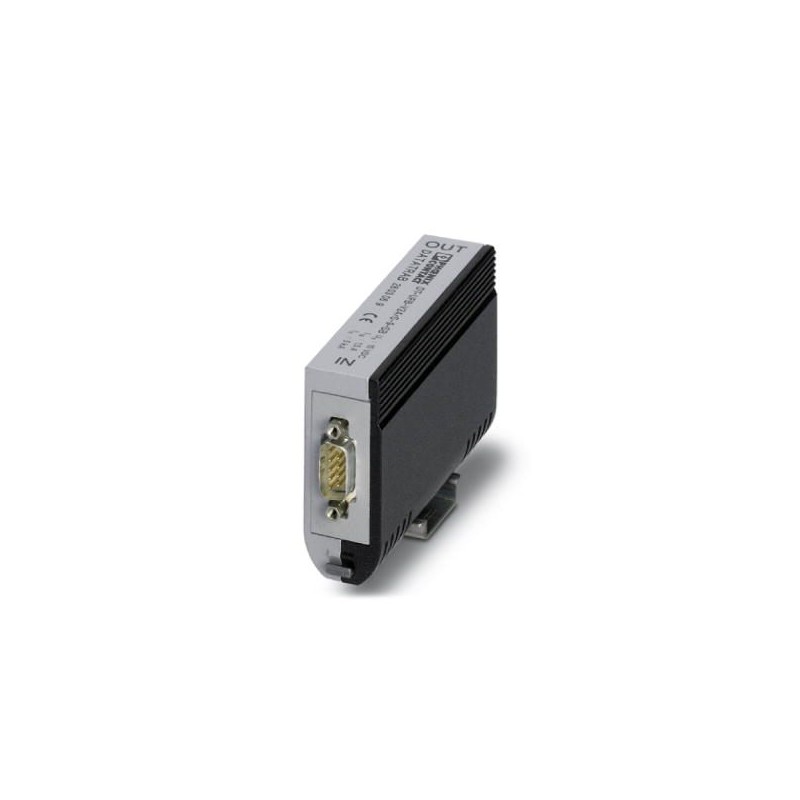

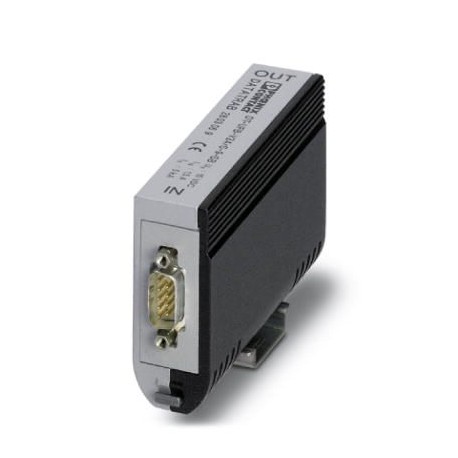

DT-UFB-V24/S-9-SB 2803069 PHOENIX CONTACT Überspannungsschutzgerät
DT-UFB-V24/S-9-SB
2803069
PHOENIX_CONTACT
Überspannungsschutzgerät
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2803069 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 144 (C-4-2017) |
| GTIN | 4046356312974 |
| Gewicht pro Stück (exklusive Verpackung) | 300,550 g |
| Gewicht pro Stück (inklusive Verpackung) | 322,200 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Material Gehäuse | Zink-Druckguss |
|---|---|
| Farbe | silber/schwarz |
| Normen für Luft- und Kriechstrecken | IEC 60664-1 |
| VDE 0110-1 | |
| Montageart | Anschlussspezifisches Zwischenstecken und Tragschiene 35 mm |
| Bauform | Zwischenstecker zur Tragschienenmontage |
| Polzahl | 9 |
| Wirkungsrichtung | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
Schutzschaltung
| IEC-Prüfklasse | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| VDE Anforderungsklasse | B2 |
| C1 | |
| C2 | |
| C3 | |
| Höchste Dauerspannung UC | 15 V DC |
| 10 V AC | |
| Bemessungsstrom | ≤ 1 A (25 °C) |
| Betriebswirkstrom ICbei UC | ≤ 5 µA (je Ader) |
| Schutzleiterstrom IPE | ≤ 1 µA |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | ≤ 250 A |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | ≤ 250 A |
| Nennableitstoßstrom In(8/20) µs (Ader-Signalmasse) | ≤ 250 A |
| Nennableitstoßstrom In(8/20) µs (Signalmasse-Erde) | ≤ 5 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 5 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 50 A |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Erde) | 50 A |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Signalmasse) | 50 A |
| Nennimpulsstrom Ian (10/700)µs (Ader-Ader) | 50 A |
| Nennimpulsstrom Ian (10/700)µs (Ader-Erde) | 50 A |
| Nennimpulsstrom Ian (10/700)µs (Ader-Signalmasse) | 50 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 50 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Signalmasse) statisch | ≤ 30 V |
| Restspannung bei In(Ader-Ader) | ≤ 55 V |
| Restspannung bei In (Ader-Signalmasse) | ≤ 30 V |
| Schutzpegel Up(Ader-Ader) | ≤ 55 V (C1 - 250 A) |
| ≤ 55 V (B2 - 25 A) | |
| Schutzpegel Up(Ader-Erde) | ≤ 450 V (C1 - 250 A) |
| ≤ 400 V (B2 - 25 A) | |
| Schutzpegel Up(Ader-Signalmasse) | ≤ 30 V (C1 - 250 A) |
| ≤ 30 V (B2 - 25 A) | |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Signalmasse) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Ansprechzeit tA (Schirm-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | typ. 0,3 dB (≤ 700 kHz / 100 Ω) |
| typ. 0,3 dB (≤ 700 kHz / 150 Ω) | |
| Einfügungsdämpfung aE, asym. | typ. 0,3 dB (≤ 400 kHz / 100 Ω) |
| typ. 0,3 dB (≤ 400 kHz / 150 Ω) | |
| Grenzfrequenz fg (3dB), sym. im 100 Ohm-System | typ. 2,5 MHz |
| Grenzfrequenz fg (3dB), sym. im 150 Ohm-System | typ. 2,5 MHz |
| Grenzfrequenz fg (3dB), asym. (GND) im 100 Ohm-System | typ. 1,3 MHz |
| Grenzfrequenz fg (3dB), asym. (GND) im 150 Ohm-System | typ. 1,3 MHz |
| Kapazität (Ader-Ader) | typ. 1 nF (f=1 MHz / VR= 0V) |
| Kapazität (Ader-Signalmasse) | typ. 2 nF (f=1 MHz / VR= 0V) |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Ader) | B2 - 1 kV / 25 A |
| C1 - 500 V / 250 A | |
| Stoßstromfestigkeit (Ader-Signalmasse) | B2 - 1 kV/25 A |
| C1 - 500 V/250 A | |
| Stoßstromfestigkeit (Signalmasse-Erde) | B2 - 4 kV / 100 A |
| C1 - 100 V / 500 A | |
| C2 - 10 kV/5 kA | |
| Wechselstromfestigkeit (Signalmasse-Erde) | 5 A - 1 s |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
