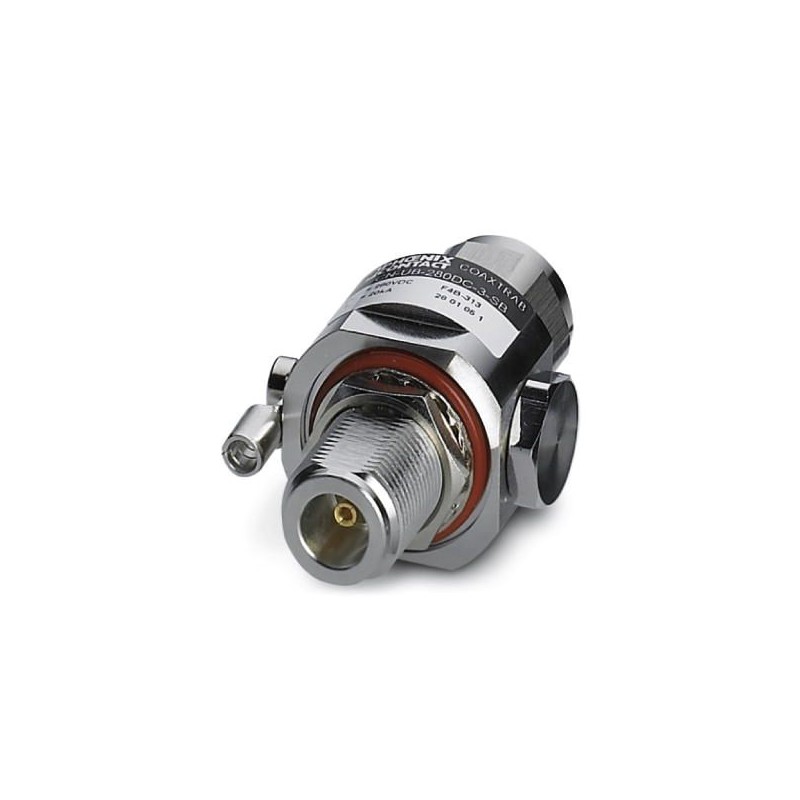

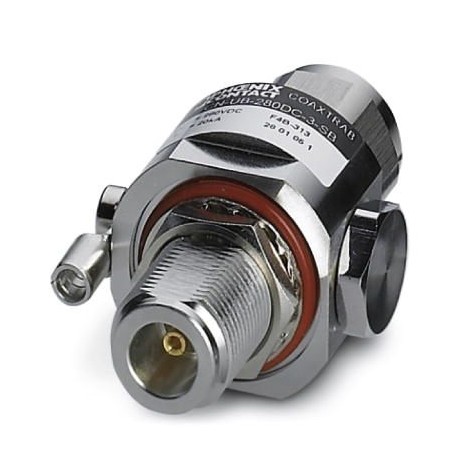

CN-UB-280DC-3-SB 2801051 PHOENIX CONTACT Überspannungsschutzgerät
CN-UB-280DC-3-SB
2801051
PHOENIX_CONTACT
Überspannungsschutzgerät
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2801051 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 176 (C-4-2017) |
| GTIN | 4046356675734 |
| Gewicht pro Stück (exklusive Verpackung) | 145,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 163,700 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | CN (China) |
Allgemein
| Material Gehäuse | HPb59-1 |
|---|---|
| Farbe | nickel |
| Normen für Luft- und Kriechstrecken | IEC 60664-1 |
| Montageart | Anschlussspezifisches Zwischenstecken |
| Bauform | Zwischenstecker |
| Polzahl | 1 |
| Wirkungsrichtung | Line-Shield/Earth Ground |
Schutzschaltung
| IEC-Prüfklasse | C2 |
|---|---|
| C3 | |
| D1 | |
| Höchste Dauerspannung UC | 280 V DC |
| Höchste Dauerspannung UC(Ader-Erde) | 280 V DC |
| Bemessungsstrom | 5 A (25 °C) |
| Betriebswirkstrom ICbei UC | ≤ 1 µA |
| Nennableitstoßstrom In(8/20) µs | 20 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 20 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Schirm) | 20 kA |
| Summenstoßstrom (10/350) µs | 2,5 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 20 kA |
| Ableitstoßstrom Imax(8/20) µs maximal | 20 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 20 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Schirm) | 20 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Schirm) | 100 A |
| Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp | 2,5 kA |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 900 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) spike | ≤ 900 V |
| Schutzpegel Up(Ader-Erde) | ≤ 1,1 kV (C2 - 10 kV / 5 kA) |
| ≤ 900 V (C1 - 1 kV / 500 A) | |
| Schutzpegel Up(Ader-Schirm) | ≤ 1,1 kV (C2 - 10 kV / 5 kA) |
| ≤ 900 V (C1 - 1 kV / 500 A) | |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Ansprechzeit tA (Ader-Schirm) | ≤ 100 ns |
| Einfügungsdämpfung aE, asym. | typ. 0,1 dB (≤ 3 GHz) |
| Grenzfrequenz fg (3dB), asym. (Schirm) im 50 Ohm-System | > 3 GHz |
| Frequenzbereich | 0 Hz ... 3 GHz |
| Stehwellenverhältnis VSWR im 50-Ω-System | typ. 1,15 (≤ 3 GHz) |
| max. 1,2 | |
| Zulässige HF-Leistung Pmaxbei VSWR=xx (50-Ohm-System) | 700 W (VSWR = 1,1) |
| 200 W (VSWR= ∞) | |
| Kapazität (Ader-Erde) | typ. 1,5 pF |
| Kapazität asymmetrisch (Schirm) | typ. 1,5 pF |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| D1 - 2,5 kA |
Anschlussdaten
| Anschlussart | N-Connector 50 Ω |
|---|---|
| Anschlussart IN | N-Connector Stecker |
| Anschlussart OUT | N-Connector Buchse |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801051-CN-UB-280DC-3-SB | 119 Kbytes |
|
