PHOENIX_CONTACTTrabtech (TT)C-UFB- 5DC/E 75 2763604 PHOENIX CONTACT Überspannungsschutzgerät

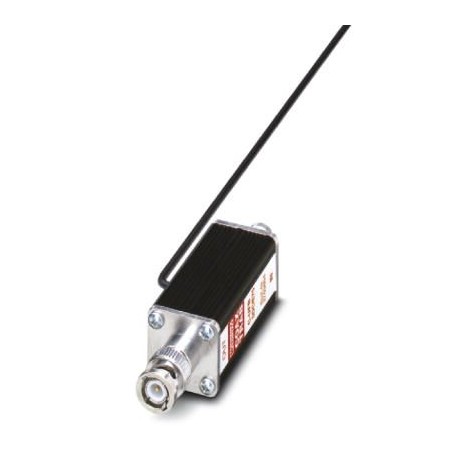

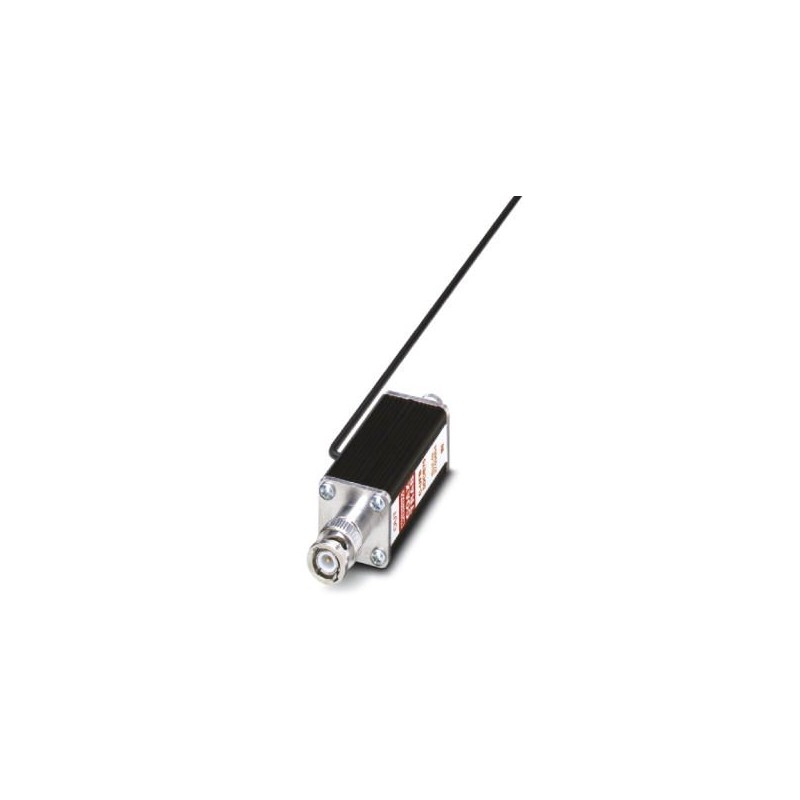

PHOENIX_CONTACT C-UFB-5DC/E 75 2763604 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

C-UFB- 5DC/E 75 2763604 PHOENIX CONTACT Überspannungsschutzgerät

Artikel-Nr.: C-UFB-5DC/E 75

Code: 2763604

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Überspannungsschutzgerät
Adapter mit Grob- und Feinüberspannungsschutz, für koaxiale Signalschnittstellen mit Display ohne Erdpotential, Signalspannung von 5 V, Anschluss: Buchse-Stecker BNC

Kategorien:

  • Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
  • PHOENIX_CONTACT > Trabtech (TT)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2763604
Verpackungseinheit10 STK
VerkaufsschlüsselK1 - Überspannungsschutz
KatalogseiteSeite 177 (C-4-2017)
GTIN4017918347772
Gewicht pro Stück (exklusive Verpackung)102,800 g
Gewicht pro Stück (inklusive Verpackung)113,000 g
Zolltarifnummer85363010
HerkunftslandDE (Deutschland)

Maße

Höhe25,4 mm
Breite25,4 mm
Tiefe93 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 80 °C
SchutzartIP20

Allgemein

Material GehäuseAluminium
Farbeschwarz
Normen für Luft- und KriechstreckenVDE 0110-1
IEC 60664-1
MontageartAnschlussspezifisches Zwischenstecken
BauformZwischenstecker
WirkungsrichtungLine-Shield/Earth Ground

Schutzschaltung

IEC-PrüfklasseC2
C3
D1
Höchste Dauerspannung UC5 V DC
Bemessungsstrom185 mA (25 °C)
Betriebswirkstrom ICbei UC≤ 300 µA
Schutzleiterstrom IPE≤ 2 µA
Nennableitstoßstrom In(8/20)µs (Ader-Erde)10 kA
Nennableitstoßstrom In(8/20)µs (Ader-Schirm)10 kA
Gesamtableitstoßstrom Itotal(8/20) µs20 kA
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 500 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) spike≤ 35 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) statisch≤ 15 V
Restspannung bei In (Ader-Schirm)≤ 12 V
Schutzpegel Up(Ader-Erde)≤ 500 V (C1 - 1 kV / 500 A)
≤ 500 V (C3 - 10 A)
Schutzpegel Up(Ader-Schirm)≤ 25 V (C3 - 10 A)
≤ 55 V (C1 - 1 kV / 500 A)
Ansprechzeit tA (Ader-Erde)≤ 100 ns
Ansprechzeit tA (Ader-Schirm)≤ 500 ns
Einfügungsdämpfung aE, asym.1,3 dB (≤ 5 MHz)
Grenzfrequenz fg (3dB), asym. (Schirm) im 50 Ohm-Systemtyp. 80 MHz
Meldung Überspannungsschutz defektkeine
Stoßstromfestigkeit (Ader-Erde)C2 - 10 kV/5 kA
D1 - 2,5 kA

Anschlussdaten

AnschlussartBNC 75 Ω
Anschlussart INBNC-Buchse
Anschlussart OUTBNC-Stecker

Anschluss Potenzialausgleich

AnschlussartPVC-Litze

Normen und Bestimmungen

Normen/BestimmungenIEC 61643-21
IEC 61643-21 2000

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
