PHOENIX_CONTACTSensorkabel und AktorenVS-MSDS-OE-93K-LI/2,0 1419172 PHOENIX CONTACT Bussystem-Kabel

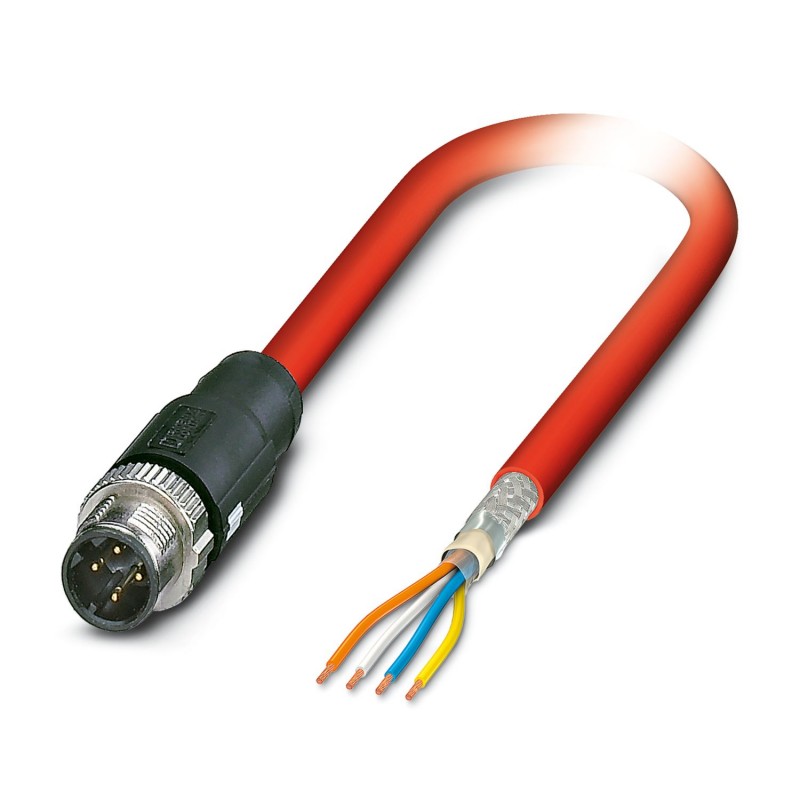

PHOENIX_CONTACT VS-MSDS-OE-93K-LI/2,0 1419172 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VS-MSDS-OE-93K-LI/2,0 1419172 PHOENIX CONTACT Bussystem-Kabel

Artikel-Nr.: VS-MSDS-OE-93K-LI/2,0

Code: 1419172

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Bussystem-Kabel
Bussystemleitung, Sercos CAT5 (100 MBit/s), 4-polig, gerader M12-Stecker, Kodierung: D/IP67, auf freies Kabelende, Kabellänge: 2 m
Bussystem-Kabel, Sercos CAT5 (100 MBit/s), 4-polig, PVC/PVC, verkehrsrot RAL 3020, Stecker gerade M12, Kodierung: D / IP67, auf freies Leitungsende, Kabellänge: 2 m

Kategorien:

  • Sensoren > Konfektioniertes Sensor-Aktor-Kabel
  • PHOENIX_CONTACT > Sensorkabel und Aktoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 27,01 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypDatenkabel konfektioniert
AnwendungStandard
SensorartSercos
Polzahl4
Anzahl der Kabelabgänge1
Geschirmtja
Schnittstellen
Signalart/KategorieSercos CAT5 (IEC 11801), 100 MBit/s
Elektrische Eigenschaften
Nennspannung UN48 V AC
60 V DC
ÜbertragungsmediumKupfer
Steckverbinder
Anschluss 1
BauformStecker gerade M12 / IP67
KodierungsartD (Daten)
Farbe Griffkörperschwarz
MaterialCuSn (Kontakt)
Ni/Au (Kontaktoberfläche)
PA (Kontaktträger)
TPU, schwer entflammbar, selbstverlöschend (Griffkörper)
Zinkdruckguss, vernickelt (Verschraubung)
SchutzartIP67
Anschluss 2
Ausführungfreies Leitungsende
Kabel / Leitung
Leitungslänge2 m
Sercos III [93K]
Leitungsgewicht68 kg/km
UL AWM Style21694 (60 °C / 600 V)
Polzahl4
Geschirmtja
LeitungstypSercos III [93K]
Leiteraufbau1x4xAWG22/7, SF/TQ
Signallaufzeit5,3 ns/m
Leiteraufbau Signalleitung7x 0,25 mm
AWG Signalleitung22
Leitungsquerschnitt4x 0,34 mm²
Aderdurchmesser inklusive Isolierungca. 1,55 mm
Leitungsaußendurchmesser6,50 mm ±0,2 mm
Außenmantel, MaterialPVC
Außenmantel, Farbeverkehrsrot RAL 3020
Material Leiterverzinnte Cu-Litze
Material AderisolationPE
Einzelader, Farbeweiß, gelb, blau, orange
Wandstärke Außenmantelca. 0,90 mm
Art der PaarschirmungAlu-kaschierte Polyesterfolie
GesamtverseilungSternvierer
Leiterwiderstand max.≤ 120 Ω/km
Isolationswiderstand≥ 0,5 GΩ*km
Kopplungswiderstand≤ 20,00 mΩ/m (bei 10 Hz)
Wellenwiderstand100 Ω ±15 Ω (bei 100 MHz)
Nennspannung Kabel600 V
Prüfspannung Ader/Ader2000 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm2000,00 V (50 Hz, 1 min.)
Mindestbiegeradius, fest verlegt3 x D
Mindestbiegeradius, flexibel verlegt7 x D
Kleinster Biegeradius, fest verlegt20 mm
Kleinster Biegeradius, beweglich verlegt46 mm
Flammwidrigkeitnach UL 1685 (CSA FT 4)
Ölbeständigkeitbedingt ölbeständig
Sonstige BeständigkeitUV-beständig (nach UL 1581, Abschnitt 1200)
Umgebungstemperatur (Betrieb)-40 °C ... 70 °C (Kabel, feste Verlegung)
-40 °C ... 70 °C (Kabel, bewegliche Verlegung)
Umgebungstemperatur (Verlegung)-20 °C ... 60 °C
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP65
Umgebungstemperatur (Betrieb)-10 °C ... 60 °C (Kabel, feste Verlegung)
-5 °C ... 50 °C (Kabel, bewegliche Verlegung)
