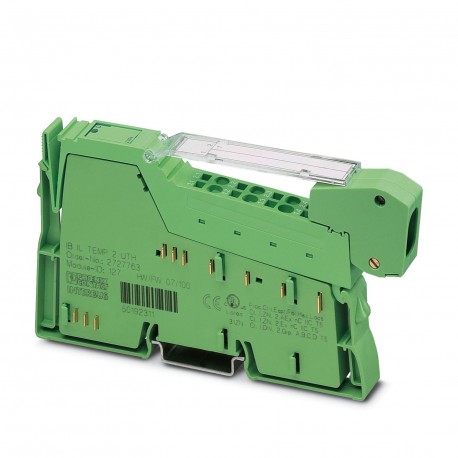

IB IL TEMP 2 UTH-PAC 2861386 PHOENIX CONTACT Inline-Klemme
IB IL TEMP 2 UTH-PAC
2861386
PHOENIX_CONTACT
Inline-Klemme
Inline, Temperaturerfassungsmodul, Analoge UTH-Eingänge: 2 (Thermoelemente oder lineare Spannung), Anschlusstechnik: 2 Leiter, Übertragungsrate auf lokalem Bus: 500 kBit/s, Schutzart: IP20, inkl. Inline-Stecker und Beschriftungsfläche
Inline, Temperaturerfassungsklemme, Analoge UTH-Eingänge: 2 (Thermoelemente oder lineare Spannung), Anschlusstechnik: 2-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s, Schutzart: IP20, inklusive Inline-Stecker und Beschriftungsfeld
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Maße
| Maßzeichnung |  |
| Breite | 12,2 mm |
| Höhe | 136,8 mm |
| Tiefe | 71,5 mm |
| Hinweis zu Maßangaben | Gehäusemaße |
Hinweise
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Nutzungsbeschränkung | |
| CCCex -Hinweis | Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
Schnittstellen
| Inline-Lokalbus | |
| Anzahl Schnittstellen | 2 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
Systemeigenschaften
| Modul | |
| ID-Code (dez) | 127 |
| ID-Code (hex) | 7F |
| Längencode (hex) | 02 |
| Längencode (dez) | 02 |
| Prozessdatenkanal | 32 Bit |
| Eingabeadressraum | 4 Byte |
| Ausgabeadressraum | 4 Byte |
| Registerlänge | 32 Bit |
| Bedarf an Parameterdaten | 6 Byte |
| Bedarf an Konfigurationsdaten | 4 Byte |
Eingangsdaten
| Analog | |
| Benennung Eingang | Analoge UTH-Eingänge |
| Beschreibung des Eingangs | Eingänge für Thermoelemente oder lineare Spannung |
| Anzahl der Eingänge | 2 (Thermoelemente oder lineare Spannung) |
| Anschlussart | Inline-Stecker |
| Anschlusstechnik | 2-Leiter |
| Hinweis zur Anschlusstechnik | geschirmte Ausgleichsleitung für TC mit gekapselten Sensoren |
| A/D-Wandlungszeit | typ. 120 µs (pro Kanal) |
| Verwendbare Sensortypen (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Messprinzip | sukzessive Approximation |
| Messwertdarstellung | 16 Bit (15 Bit + Vorzeichen) |
| Prozessdaten-Update | max. 30 ms (für beide Kanäle) |
| Schutzbeschaltung | Überspannungsschutz (TC-Kanäle); bis ±40 V |
Artikeleigenschaften
| Produkttyp | I/O-Komponente |
| Produktfamilie | Inline |
| Bauform | modular |
| Lieferumfang | inklusive Inline-Stecker und Beschriftungsfeld |
| Betriebsart | Prozessdatenbetrieb mit 2 Worten |
| Diagnose-Meldungen | Ausfall der internen Peripherieversorgung Peripheriefehlermeldung an den Buskoppler |
| Ausfall oder Unterschreiten der Logikspannung ULPeripheriefehlermeldung an den Buskoppler | |
| Peripheriefehler Fehlermeldung in den Prozessdaten | |
| Anwenderfehler Fehlermeldung in den Prozessdaten | |
| Datenpflegestand | |
| Artikelrevision | 11 |
| Isolationseigenschaften | |
| Überspannungskategorie | II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad | 2 (IEC 60664-1, EN 60664-1) |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung | 0,9 W |
| Potenziale: Versorgung der Logik (UL) | |
| Versorgungsspannung | 7,5 V DC (über Potenzialrangierer) |
| Stromaufnahme | max. 60 mA |
| typ. 43 mA | |
| Potenziale: Versorgung der Analogmodule (UANA) | |
| Versorgungsspannung | 24 V DC (über Potenzialrangierer) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 18 mA |
| typ. 11 mA | |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: 7,5-V-Versorgung (Buslogik) / 24-V-Analogversorgung (analoge Peripherie) | 500 V AC, 50 Hz, 1 min. |
| Prüfspannung: 7,5-V-Versorgung (Buslogik) / Funktionserde | 500 V AC, 50 Hz, 1 min. |
| Prüfspannung: 24-V-Analogversorgung (analoge Peripherie) / Funktionserde | 500 V AC, 50 Hz, 1 min. |
Anschlussdaten
| Anschlusstechnik | |
| Benennung Anschluss | Inline-Anschlussstecker |
| Leiteranschluss | |
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Abisolierlänge | 8 mm |
| Inline-Anschlussstecker | |
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Abisolierlänge | 8 mm |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
Normen und Bestimmungen
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
Montage
| Montageart | Tragschienenmontage |
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 19.2 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Eingang, Strom (EF003204) | Nein |
| Eingang, Spannung (EF003205) | Nein |
| Eingang, Widerstand (EF003206) | Nein |
| Eingang, Widerstandsthermometer (EF003207) | Nein |
| Eingang, Thermoelement (EF003208) | Ja |
| Eingangssignal konfigurierbar (EF003209) | Nein |
| Ausgang, Strom (EF003212) | Nein |
| Ausgang, Spannung (EF003213) | Nein |
| Ausgangssignal konfigurierbar (EF003214) | Nein |
| Anzahl der analogen Eingänge (EF001994) | 0 |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Analoge Eingänge konfigurierbar (EF008518) | Nein |
| Analoge Ausgänge konfigurierbar (EF008519) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 12.15 mm |
| Höhe (EF000040) | 138.44 mm |
| Tiefe (EF000049) | 70.51 mm |
