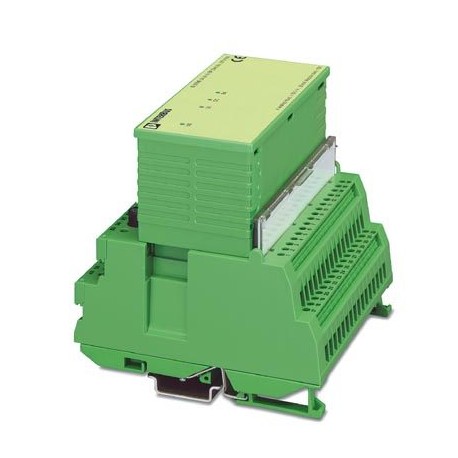

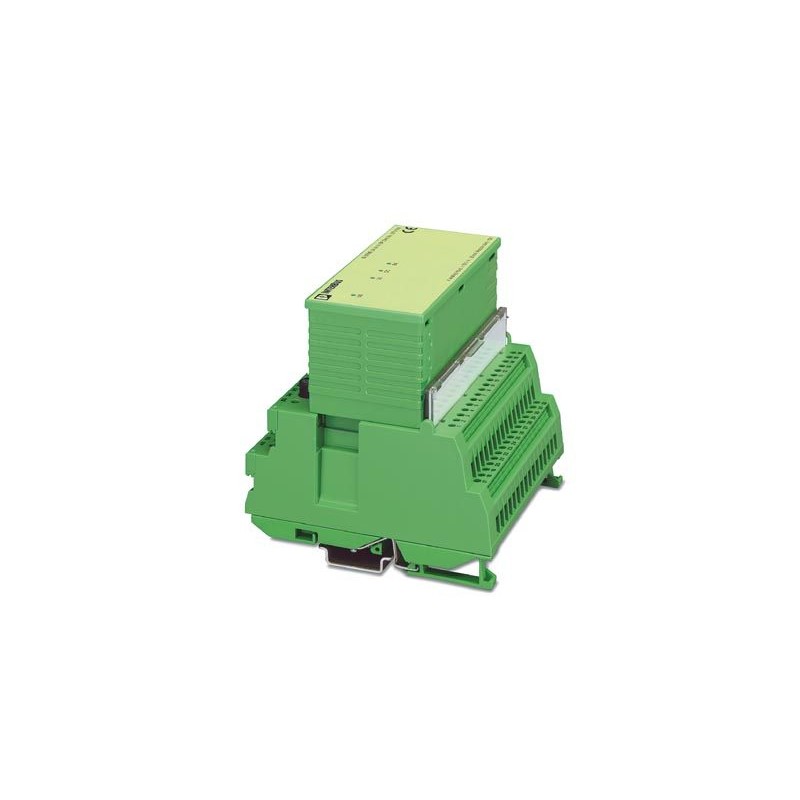

IB ST 24 AI 4/SF4 2750565 PHOENIX CONTACT I/O-Modul
IB ST 24 AI 4/SF4
2750565
PHOENIX_CONTACT
I/O-Modul
Home > PHOENIX_CONTACT
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2750565 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 250 (C-8-2013) |
| GTIN | 4017918105020 |
| Gewicht pro Stück (exklusive Verpackung) | 600,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 673,300 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Schnittstellen
| Schnittstelle | ST-Lokalbus |
|---|---|
| Anschlussart | ST-Lokalbus-Stecker |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| Übertragungsphysik | Kupfer |
Versorgung
| Logikspannung UL | 9 V DC (aus dem ST-Lokalbus) |
|---|---|
| Stromaufnahme typisch | 65 mA (ohne passive Sensoren) |
| Stromaufnahme maximal | 125 mA (ohne passive Sensoren) |
| Peripheriespannung | ± 24 V DC 5 % (Welligkeit) |
| Peripheriespannungsbereich | 20 V DC ... 30 V DC |
| Stromaufnahme aus dem Lokalbus max | 150 mA (aus dem ST-Lokalbus) |
| 120 mA (aus dem ST-Lokalbus) |
Potenzialtrennung
| Prüfstrecke | Bus/Eingänge 500 V AC 50 Hz 1 min. |
|---|---|
| Versorgungsspannung/Eingänge 500 V AC 50 Hz 1 min. | |
| Versorgungsspannung/Schutzleiter 500 V AC 50 Hz 1 min. | |
| Peripheriespannung/Schutzleiter 500 V AC 50 Hz 1 min. |
Eingänge
| Anzahl der Kanäle | 4 |
|---|---|
| Bemerkung zur Anzahl der Kanäle | Differenzeingänge, Spannung oder Strom |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Eingangssignal Spannung | 0 V ... 10 V |
| Eingangswiderstand Spannungseingang | > |
| Quantisierung Spannungseingang | 2,44 mV |
| Grundfehlergrenze | 0,05 % |
| Eingangssignal Strom | 4 mA ... 20 mA |
| Quantisierung Stromeingang | 3,91 µA |
| Drahtbruch-Diagnose | ja, Diagnosebit |
| Grundfehlergrenze | 0,06 % |
| Messprinzip | sukzessive Approximation |
| Messwertüberwachung zur Steuerung | alle Kanäle gleichzeitig |
| Messwertdarstellung | 16 Bit Zweierkomplement |
| Messwertauflösung | 12 Bit |
| A/D-Wandlungszeit | 10 µs (pro Kanal) |
| Prozessdaten-Update | 0,75 ms (je Kanal/3 ms alle Kanäle) |
| Grenzfrequenz (3 dB) | 29,9 Hz |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242601eCl@ss 6.027242601eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| Technischen Datenblatt 1: 2750565 - IB ST 24 AI 4/SF4 | 117 Kbytes |
 |
| Katalog 1: 2750565 - IB ST 24 AI 4/SF4 | 18 Mbytes |
|
