PHOENIX_CONTACTindustrielle RelaisPLC-BSC-TTL/1 2982689 PHOENIX CONTACT Relaissockel

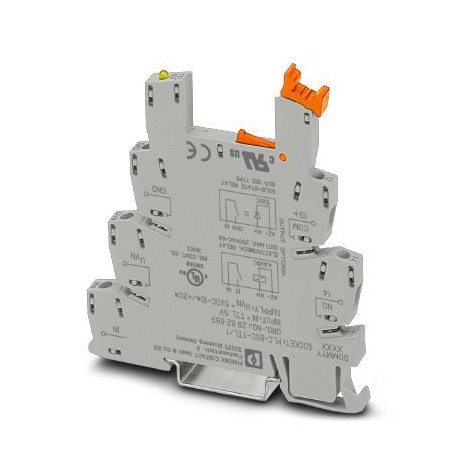

PHOENIX_CONTACT PLC-BSC-TTL/1 2982689 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-BSC-TTL/1 2982689 PHOENIX CONTACT Relaissockel

Artikel-Nr.: PLC-BSC-TTL/1

Code: 2982689

Hersteller: PHOENIX_CONTACT

Beschreibung:

Relaissockel
6,2 mm SPS-Basisklemme für TTL-Signal mit Schraubanschluss, ohne Relais oder Halbleiterrelais-Equipment, zur Montage auf Schiene NS 35/7,5, 1 Schließkontakt, TTL-Eingangsspannung (5 V DC)

Kategorien:

  • Relais > Relaissockel
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 50,19 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2982689
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
KatalogseiteSeite 412 (C-5-2017)
GTIN4046356155212
Gewicht pro Stück (exklusive Verpackung)30,000 g
Gewicht pro Stück (inklusive Verpackung)31,900 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Eingangsdaten

Bemessungssteuerstromkreisspeisespannung US5 V DC
Spannungsbereich bezogen auf US0,9 ... 1,2
Bemessungssteuerspeisestrom IS41 mA
Bemessungsbetätigungsspannung UC5 V DC (TTL)
Spannungsbereich bezogen auf UC0,9 ... 1,2
Bemessungsbetätigungsstrom IC2,5 mA
Bemessungsbetätigungsspannung UC5 V DC (TTL)
Bemessungsbetätigungsstrom IC2,5 mA
Bemessungssteuerstromkreisspeisespannung US5 V DC
Spannungsbereich bezogen auf US0,9 ... 1,2
Bemessungssteuerspeisestrom IS11,5 mA
Schaltpegel 1-Signal ("H") (TTL-Signal)> 2 V DC
Schaltpegel 0-Signal ("L") (TTL-Signal)< 0,8 V DC
Eingangsnennspannung UN5 V DC (TTL)
Überspannungsbegrenzung> 6,5 V
Übertragungsfrequenz1000 Hz
Überspannungsbegrenzung> 6,5 V

Anschlussdaten 1

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Leiterquerschnitt AWG26 ... 14

Anschlussdaten 2

Benennung AnschlussAusgangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Leiterquerschnitt AWG26 ... 14

Allgemein

Farbegrau
Betriebsart100 % ED
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand

Normen und Bestimmungen

Anschluss gemäß NormCUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2982689 Relais (EC001456)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameMontageart (EF000003)
Merkmalswertsonstige
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameFunktionale Ergänzung möglich (EF003444)
MerkmalswertNein
MerkmalsnameAnzahl der Pins (EF005580)
Merkmalswert5
MerkmalsnameBreite (EF000008)
Merkmalswert6.2 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert80 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert94 mm
