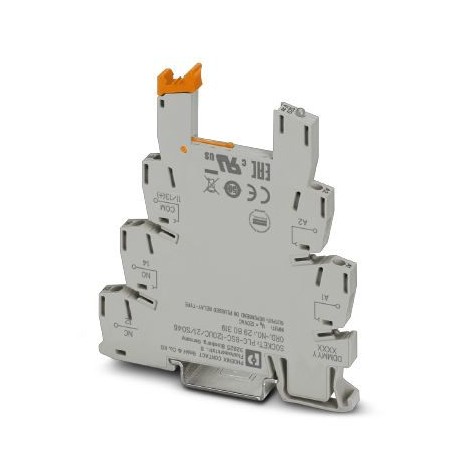

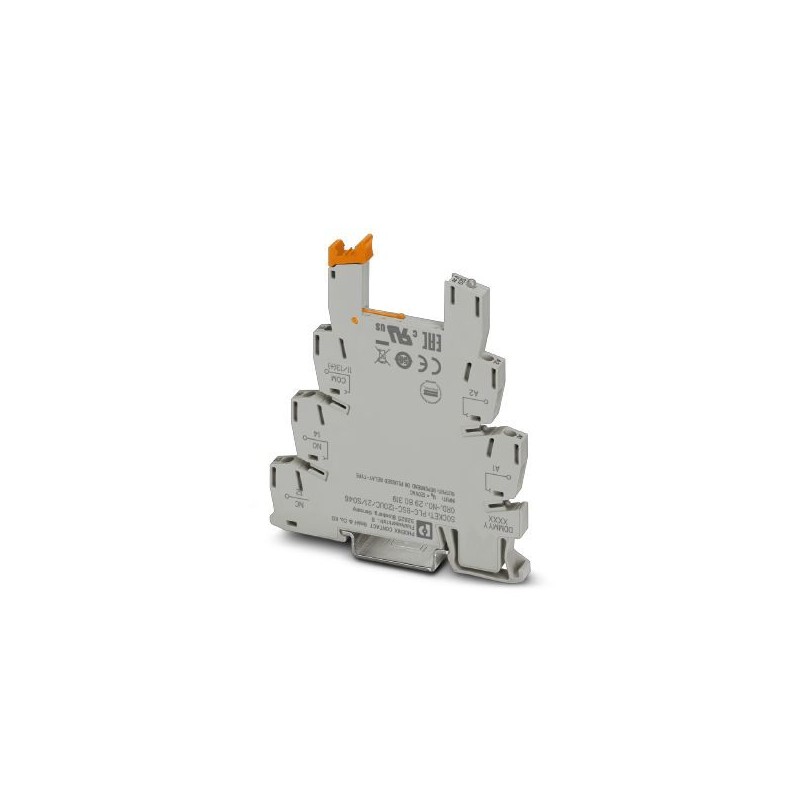

PLC-BSC-120UC/21/SO46 2980319 PHOENIX CONTACT Relaissockel
PLC-BSC-120UC/21/SO46
2980319
PHOENIX_CONTACT
10
Relaissockel
6,2 mm SPS-Basisklemme gegen Wirbelströme oder Wirbelspannungen auf der Steuerungsseite mit Schraubanschluss, ohne Relais oder Halbleiterrelais-Equipment, zur Montage auf Hutschiene NS 35/7,5, mit integriertem RCZ-Filter, 1 Schalter, Eingangsspannung 120 V AC
Relais > Relaissockel
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2980319 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 388 (C-5-2017) |
| GTIN | 4017918895709 |
| Gewicht pro Stück (exklusive Verpackung) | 30,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 36,600 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Eingangsdaten
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,4 |
|---|---|
| Rückfallspannung typisch | 50 V AC |
| Eingangsnennspannung UN | 120 V AC |
| Statusanzeige | LED |
| Schutzbeschaltung | Brückengleichrichter Brückengleichrichter |
| RCZ-Filter RCZ-Filter |
Ausgangsdaten
| Mögliche Bestückung | Miniaturrelais, REL-MR-60DC/21AU, REL-MR-60DC/21; Miniaturoptokoppler, OPT-60DC/48DC/100, OPT-60DC/24DC/2, OPT-60DC/230AC/1 |
|---|
Anschlussdaten 1
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten 2
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Schutzbeschaltung | Brückengleichrichter Brückengleichrichter |
|---|---|
| RCZ-Filter RCZ-Filter | |
| Farbe | grau |
| Betriebsart | 100 % ED |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371603eCl@ss 5.127371603eCl@ss 6.027371603eCl@ss 7.027371603eCl@ss 8.027371603eCl@ss 9.027371603
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Montageart (EF000003) | sonstige |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Funktionale Ergänzung möglich (EF003444) | Nein |
| Anzahl der Pins (EF005580) | 5 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 94 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2980319-PLC-BSC-120UC/21/SO46 | 162 Kbytes |
|
