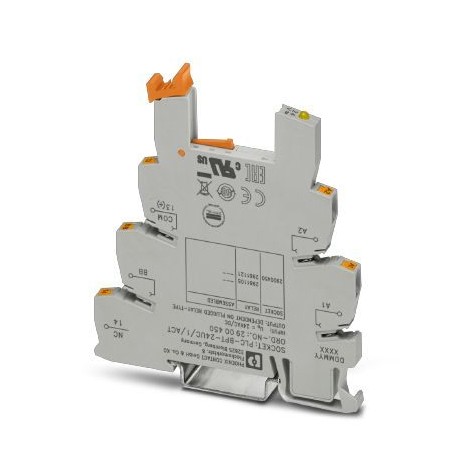

PLC-BPT- 24UC/ 1/ACT 2900450 PHOENIX CONTACT Relaissockel
PLC-BPT-24UC/ 1/ACT
2900450
PHOENIX_CONTACT
Relaissockel
6,2 mm SPS-Basisklemme für Ausgangsfunktionen mit Push-in-Anschluss, ohne Relais oder Halbleiterrelais, zur Montage auf Schiene NS 35/7,5, mit Lastrücklaufanschluss (BB), 1 Schließkontakt, Eingangsspannung 24 V AC/DC
6,2 mm PLC-Grundklemme für Ausgabefunktionen mit Push-in-Anschluss, ohne Relais- oder Solid-State-Relaisbestückung, zur Montage auf Tragschiene NS 35/7,5, mit Lastrückleiteranschluss (BB), 1 Schließer, Eingangsspannung 24 V AC/DC
Relais > Relaissockel
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Nutzungsbeschränkung | |
| EMV-Hinweis | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
| Produkttyp | Relaissockel |
| Produktfamilie | PLC-INTERFACE |
| Anwendung | Ausgabefunktion |
| Betriebsart | 100 % ED |
| Mögliche Bestückung | Miniaturrelais, REL-MR-24DC/21, REL-MR-24DC/21AU; Miniaturoptokoppler, OPT-24DC/24DC/2, OPT-24DC/48DC/100, OPT-24DC/230AC/1 |
| Datenpflegestand | |
| Artikelrevision | 06 |
| Eingangsnennspannung UN | 24 V AC/DC |
| Die Nennspannung des aufsteckbaren elektromechanischen Relais oder Solid-State-Relais (siehe notwendiges Zubehör) weicht von der Eingangsnennspannung des Sockels mit integrierter Vorbeschaltung ab | |
| Schutzbeschaltung | Brückengleichrichter |
| Eingangsnennspannung UN | 24 V AC/DC |
| Die Nennspannung des aufsteckbaren elektromechanischen Relais oder Solid-State-Relais (siehe notwendiges Zubehör) weicht von der Eingangsnennspannung des Sockels mit integrierter Vorbeschaltung ab | |
| Relaisbestückung | |
| Bemessungssteuerstromkreisspeisespannung US | 24 V AC/DC |
| Spannungsbereich bezogen auf US | 0,8 ... 1,2 |
| Typischer Eingangsstrom bei UN | 15,6 mA (50 Hz) |
| 8,5 mA (60 Hz) | |
| Ansprechzeit typisch | 5 ms |
| Rückfallzeit typisch | 30 ms |
| Betriebsspannungsanzeige | LED gelb |
| Schutzbeschaltung | Brückengleichrichter; Brückengleichrichter |
| Optokopplerbestückung | |
| Bemessungssteuerstromkreisspeisespannung US | 24 V AC/DC |
| Spannungsbereich bezogen auf US | 0,8 ... 1,2 |
| Typischer Eingangsstrom bei UN | 15 mA (50 Hz) |
| 8,3 mA (60 Hz) | |
| Ansprechzeit typisch | 10 ms |
| Rückfallzeit typisch | 20 ms |
| Betriebsspannungsanzeige | LED gelb |
| Schutzbeschaltung | Brückengleichrichter; Brückengleichrichter |
| Mögliche Bestückung | Miniaturrelais, REL-MR-24DC/21, REL-MR-24DC/21AU; Miniaturoptokoppler, OPT-24DC/24DC/2, OPT-24DC/48DC/100, OPT-24DC/230AC/1 |
| Schaltspannung maximal | 33 V DC |
| Schaltspannung minimal | 3 V DC |
| Grenzdauerstrom | 3 A (siehe Derating-Kurve) |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 150 mV |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbeschaltung | Verpolschutz Parallelverpolschutzdiode |
| Überspannungsschutz | |
| Schaltspannung maximal | 48 V DC |
| Schaltspannung minimal | 3 V DC |
| Grenzdauerstrom | 100 mA |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 1 V |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbeschaltung | Verpolschutz Parallelverpolschutzdiode |
| Überspannungsschutz | |
| Schaltspannung maximal | 253 V AC |
| Schaltspannung minimal | 24 V AC |
| Grenzdauerstrom | 0,75 A (siehe Derating-Kurve) |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 1 V |
| Ausgangsschaltung | 2-Leiter massefrei, Nullspannungsschalter |
| Schutzbeschaltung | RCV-Beschaltung |
| Leckstrom | ≤ 1 mA |
| Grenzlastintegral | 4,5 A2s (tp = 10 ms, bei 25 °C) |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse) | |
| 2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse) | |
| Leiterquerschnitt AWG | 26 ... 14 |
| Breite | 6,2 mm |
| Höhe | 80 mm |
| Tiefe | 94 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 (Gehäuse) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| CE | |
| Zertifikat | CE-konform |
| UKCA | |
| Zertifikat | UKCA-konform |
| Schiffbau-Zulassung | |
| Zertifikat | TAE0000196 |
| Schadgastest | |
| Kennzeichnung | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| DNV GL-Daten | |
| Temperature | D |
| Humidity | A |
| Vibration | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Niederspannungs-Richtlinie | Konformität zur NS-Richtlinie |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar ohne Abstand |
| Einbaulage | beliebig |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Montageart (EF000003) | sonstige |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Funktionale Ergänzung möglich (EF003444) | Nein |
| Anzahl der Pins (EF005580) | 5 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 94 mm |
