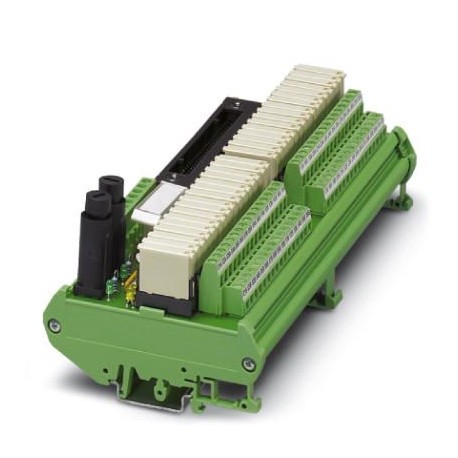

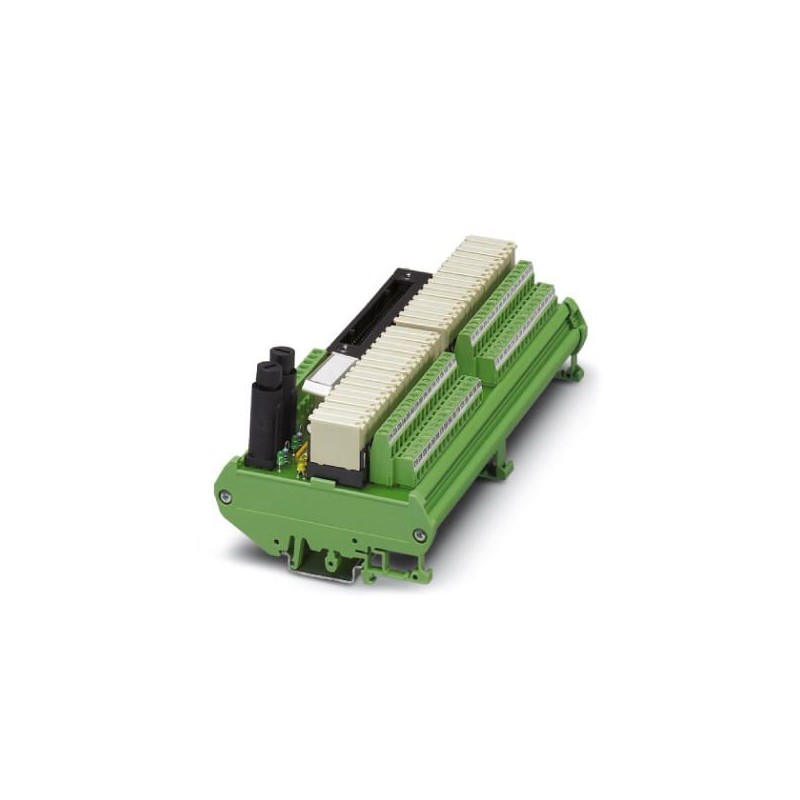

UMK-32 RM/MR-G24/1/YCS 2969055 PHOENIX CONTACT Aktivmodul
UMK-32 RM/MR-G24/1/YCS
2969055
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Aktivmodul
32-Kanal-Relaismodul (1 offener Kontakt, 250 V AC/3 A) mit Schraubanschluss. Das Modul wird über einen 50-poligen Systemstecker aktiviert und ist für Yokogawa ADV 551 und ADV 561 Karte geeignet.
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2969055 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 226 (IF-2009) |
| GTIN | 4046356163699 |
| Gewicht pro Stück (exklusive Verpackung) | 411,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 549,200 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,9 ... 1,1 |
| Typischer Eingangsstrom bei UN | 6,5 mA (pro Kanal) |
| Schutzbenennung | Freilauf |
| Schutzschaltung/-Bauteil | Freilaufdiode |
| Schutzbenennung | Verpolschutz |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Betriebsspannungsanzeige | LED grün |
| Statusanzeige/Kanal | LED gelb |
Ausgangsdaten
| Kontaktausführung | 1 Schließer |
|---|---|
| Schaltspannung maximal | 250 V AC |
| 125 V DC | |
| Schaltspannung minimal | 5 V AC/DC |
| Grenzdauerstrom | 3 A |
| Einschaltstrom maximal | 2 A (Versorgung, (P1+, P2+), steckbare Sicherung (IEC 127-2, 5X20, 2A)) |
| Schaltstrom minimal | 10 mA |
| Abschaltleistung (ohmsche Last) maximal | 72 W (bei 24 V DC) |
| 60 W (bei 48 V DC) | |
| 50 W (bei 60 V DC) | |
| 50 W (bei 110 V DC) | |
| 750 VA (bei 250 V AC) | |
| Fehlererkennung (Aderbruch/Kurzschluss) | nein |
Allgemein
| Anzahl der Kanäle | 32 |
|---|---|
| Mögliche Bestückung | Miniaturrelais, REL-MR-G 24/1 |
| Mit Bestückung | ja |
| Schutzart | IP00 |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Isolierstofftyp Gehäuse | PVC, Seitenteil PA unverstärkt |
| Farbe | grün |
Anschlussdaten Anschluss 1
| Benennung Anschluss | Feldebene |
|---|---|
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Anzahl der Anschlüsse | 72 |
| Polzahl | 3 |
Anschlussdaten Anschluss 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | Yokogawa KS kompatibel |
| Anzugsdrehmoment | 0,5 Nm |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 50 |
| Hinweis | Nutzbare Systemkabel: Phoenix Contact YUC50, Yokogawa AKB331 |
Unterstützte Steuerung
| Zugehörige Steuerung | YOKOGAWA CS3000 CentumVP |
|---|---|
| Zugehörige I/O-Karte | ADV551 |
| ADV561 | |
| Zugehörige Steuerung | YOKOGAWA STARDOM |
| Zugehörige I/O-Karte | NFDV551 |
| NFDV561 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Bemessungsisolationsspannung | 63 V |
| Bemessungsstoßspannung | 0,6 kV |
| Isolierung | Funktionsisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | Schraubanschluss |
| Polzahl (EF001391) | 3 |
| Bemessungsspannung (EF000228) | 24 V |
| Bemessungsstrom (EF000227) | 0.0065 A |
| Tiefe (EF000049) | 61 mm |
| Breite (EF000008) | 202.5 mm |
| Höhe (EF000040) | 77 mm |
| Montageart (EF000003) | Hutschiene TH35 |
