PHOENIX_CONTACTindustrielle RelaisREL-FO/LD-24DC/2X21/MS 1308298 PHOENIX CONTACT Stecker-Miniaturrelais mit mechanischer Schaltpositionsanzeig..

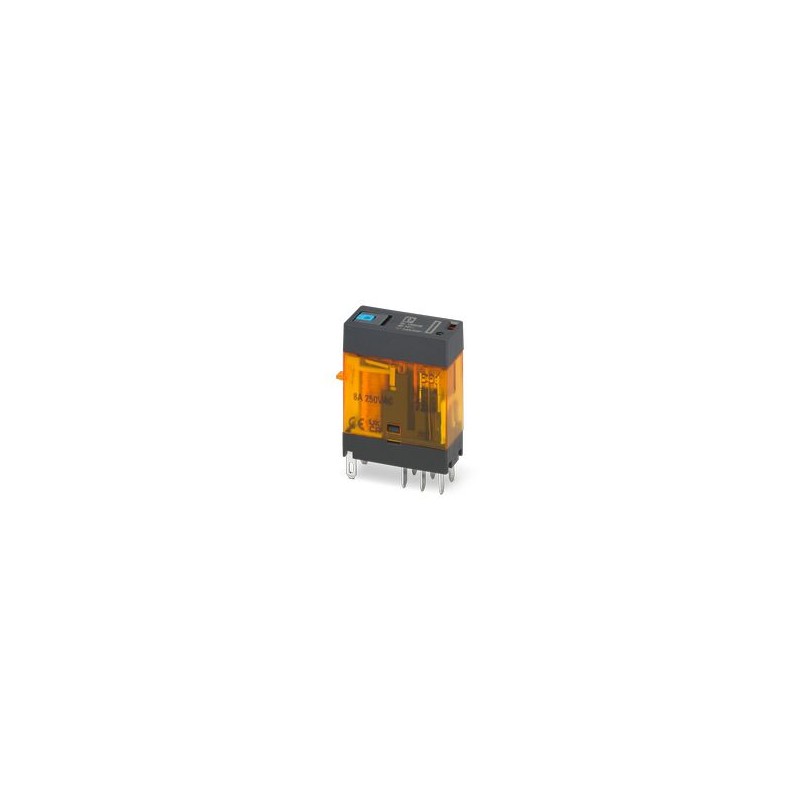

PHOENIX_CONTACT REL-FO/LD-24DC/2X21/MS 1308298 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

REL-FO/LD-24DC/2X21/MS 1308298 PHOENIX CONTACT Stecker-Miniaturrelais mit mechanischer Schaltpositionsanzeig..

Artikel-Nr.: REL-FO/LD-24DC/2X21/MS

Code: 1308298

Hersteller: PHOENIX_CONTACT

Beschreibung:

Stecker-Miniaturrelais mit mechanischer Schaltpositionsanzeige, FASTON-Verbindung, 2 geschaltete Kontakte, Statusanzeige: LED (gelb), Freizirkulationsdiode, Eingangsspannung: 24 V Gleichstrom
REL-FO/LD-24DC/2X21/MS - Einzelrelais
Steckbares Miniaturrelais mit mechanischer Schaltstellungsanzeige, FASTON Anschluss, 2 Schaltkontakte, Statusanzeige: gelbe LED, rieselfreie Diode, Eingangsspannung: 24 V DC

Kategorien:

  • Relais > Schaltrelais
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 25,35 €

Stückpreis: 2,535 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Notizen
AllgemeinSie sollten nicht verwendet werden, um SELV/PELV-Stromkreise von anderen Stromkreisen zu trennen, da eine sichere Trennung nicht gewährleistet ist. (gültig für Optokoppler-Varianten)
AllgemeinDie Ausgänge sind nicht für den Anschluss verschiedener Phasen geeignet.
AllgemeinDer Schutz gegen versehentliches Berühren des Artikels (bei Spannungen > 25 V AC/60 V DC) muss vom Systemhersteller sichergestellt werden. Hierbei handelt es sich um eine Montagevorrichtung ohne Schutz gegen direktes Berühren.
Element-Eigenschaften
ProdukttypIndividuelles Relais
ProduktfamilieESSENTIAL-Ausgabe
BetriebsartArbeitszeit 100%
Mechanische Lebensdauerca. 5x 107Periodizitäten der Statusänderung
Relais-TypElektromechanisches Relais
Isolationseigenschaften: Leckleitungen und Luftspalte zwischen Kreisläufen
IsolationBasis-Isolierung
Überspannungs-KategorieⅡ
Grad der Verschmutzung3
Elektrische Eigenschaften
Maximale Verlustleistung bei Nennzustand0,64 W
Prüfspannung (Wicklung/Kontakt)5 kVEff(50 Hz, 1 Min., Wicklung/Kontakt)
Prüfspannung (Kommutator/Kommutator)3 kVEff(50 Hz, 1 Min., Schalter/Schalter)
Prüfspannung ()1 kVEff(50 Hz, 1 Min., offener Kontakt)
Kriechstrecken und Luftspalte zwischen Stromkreisen
Dimensionierung der Isolationsspannung250 V AC
Dimensionierung der transienten Spannung2,5 kV
Eingangsdaten
Erregungs-Seite
Nominale Eingangsspannung UN24 V DC
Eingangsspannungsbereich16,8 V DC ... 26,4 V DC
Schaltverhalten des Antriebsmonostabil
Antrieb (Polarität)Polarisiert
Typischer Eingangsstrom zu UN24 mA
Eingangsverlustleistung mit UN0,58 W
Typische Reaktionszeit9 ms
Typische Öffnungszeiten9 ms
SchutzschaltungFrei fließende Diode
StatusanzeigeGelbe LED
Widerstand der Spule1080 Ω ±10 %
Ausgangsdaten
Pendeln
Art der Kontaktschaltung2 geschaltete Kontakte
Art des SchaltkontaktsEinfacher Kontakt
KontaktmaterialAgSnO
Maximale Schaltspannung250 V AC/DC
Minimale Aktivierungsspannung5 V (10 mA)
Konstante Strombegrenzung8 A
Maximaler Verbindungsstrom16 A (20 ms, offener Kontakt)
Minimaler Abschaltstrom10 mA (5 V)
Maximales Ausschaltvermögen (ohmsche Last)192 W (24 V DC)
240 W (30 V DC)
2000 VA (250 V AC)
Verbindungsdaten
VerbindungstypFASTON Verbindung
Dimensionen
Breite13 mm
Höhe31,1 Millimeter
Tiefe34 mm
Umwelt- und Lebensbedingungen
Umweltbedingungen
Schutzindex (Relais)RT II (Relais)
Schutzindex (Installationsort)IP54 (Montageort)
Umgebungstemperatur (Service)-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Höhe≤ 2000 m
Standards & Spezifikationen
Normen/SpezifikationenIEC 61810-1
IEC 60664-1
Kriechstrecken und Luftspalte zwischen Stromkreisen
Normen/SpezifikationenIEC 60664-1
Versammlung
Position für die MontageErmessens

ETIM for 1308298 Relais (EC001437)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSteckanschluss
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertNein
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertJa
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert16.8 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAntrieb, Polung (EF003355)
Merkmalswertgepolt
MerkmalsnameSchaltverhalten des Antriebs (EF003356)
Merkmalswertmonostabil
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert2
MerkmalsnameArt des Schaltkontaktes (EF003358)
MerkmalswertEinfachkontakt
MerkmalsnameMit zwangsgeführten Kontakten (EF003357)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertunbehandelt
MerkmalsnameNennstrom (EF000001)
Merkmalswert0.024 A
MerkmalsnameSchutzart (IP) (EF005474)
Merkmalswertsonstige
MerkmalsnameBreite (EF000008)
Merkmalswert13 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert31.1 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert34 mm
