PHOENIX_CONTACTKontrollsystemeIB IL DALI-PAC 2897910 PHOENIX CONTACT Kommunikationsmodul

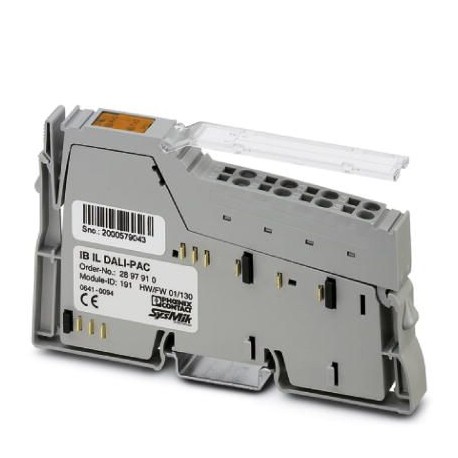

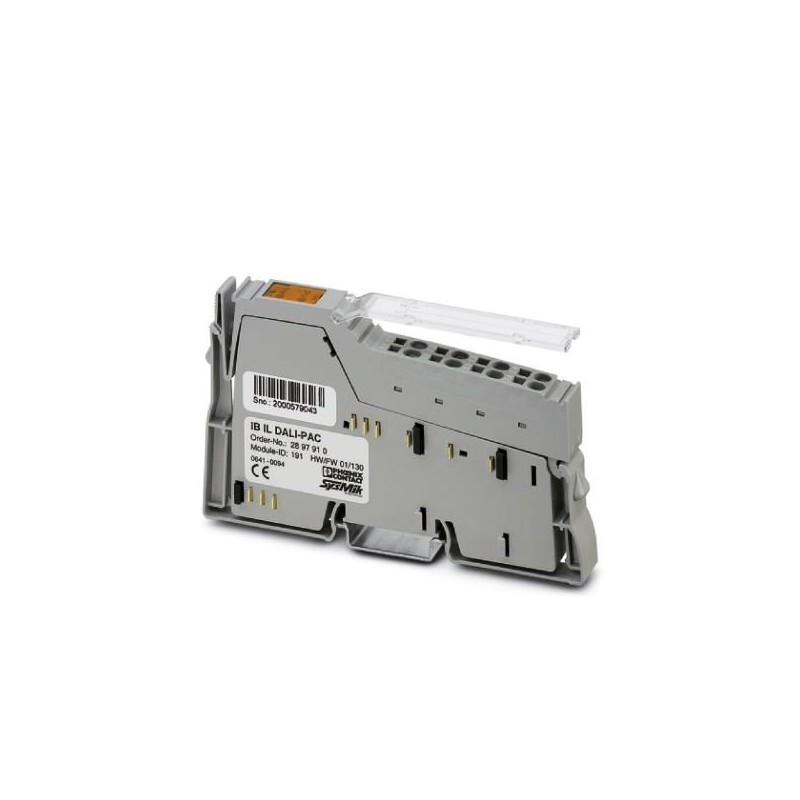

PHOENIX_CONTACT IB IL DALI-PAC 2897910 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IB IL DALI-PAC 2897910 PHOENIX CONTACT Kommunikationsmodul

Artikel-Nr.: IB IL DALI-PAC

Code: 2897910

Hersteller: PHOENIX_CONTACT

Beschreibung:

Kommunikationsmodul
Inline, DALI Master, Erweiterung für IB IL DALI/PWR-PAC, Übertragungsrate auf lokalem Bus: 500 kBit/s, Schutzart: IP20, inkl. Inline-Stecker und Beschriftungsfläche

Kategorien:

  • Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
  • PHOENIX_CONTACT > Kontrollsysteme

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 391,34 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2897910
Verpackungseinheit1 STK
VerkaufsschlüsselO1 - Automatisierungssys.
KatalogseiteSeite 175 (C-6-2017)
GTIN4046356133074
Gewicht pro Stück (exklusive Verpackung)57,000 g
Gewicht pro Stück (inklusive Verpackung)80,500 g
Zolltarifnummer85389091
HerkunftslandDE (Deutschland)

Maße

Maßzeichnung
Breite12,2 mm
Höhe119,8 mm
Tiefe71,5 mm
Hinweis zu MaßangabenGehäusemaße

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C (Beachten Sie das Derating bei Nutzung der Klemme IB IL DALI/PWR-PAC, siehe Datenblatt DB DE IB IL DALI/PWR-PAC.)
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)80 kPa ... 106 kPa (bis zu 2000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP20

Anschlussdaten

BenennungInline-Anschlussstecker
AnschlussartZugfederanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Abisolierlänge8 mm

Schnittstellen

BenennungInline-Lokalbus
AnschlussartInline-Datenrangierer
Übertragungsgeschwindigkeit500 kBit/s
BenennungDALI
AnschlussartInline-Stecker
Versorgungsspannungtyp. 14 V DC (Busspannung)
Strombelastbarkeitmax. 128 mA (Buslast; Beachten Sie das Derating der Klemme IB IL DALI/PWR-PAC!)
Ausgangsstrom bei Kurzschlussmax. 250 mA
Übertragungsrate1200 Bit/s
SchutzbenennungBus geschützt bis max. 250 V AC

Allgemein

MontageartTragschiene
Nettogewicht57 g
Hinweis zu Gewichtsangabenmit Stecker

Inline Potenziale

BenennungVersorgung der Logik (UL)
Versorgungsspannung7,5 V DC (über Potenzialrangierer)
Stromaufnahmemax. 38 mA
BenennungDALI-Versorgungsspannung UDALI
Stromaufnahme126 mA

Normen und Bestimmungen

SchutzklasseIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 2897910 Industriesteuerungen SPS (EC001604)

MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameMit Potentialtrennung (EF003272)
MerkmalswertNein
MerkmalsnameFeldbusanschluss über seperaten Buskoppler möglich (EF004002)
MerkmalswertJa
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertNein
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameBreite (EF000008)
Merkmalswert12.15 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert120.110773 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert70.430346 mm
