PANASONICArea photoelectric sensor - PANASONICPX-2 AREA PHOTOELECTRIC SENSOR - PANASONICUPX22 PX22 PX-22 PANASONIC Wide area photoelectric sensor, 3 m, 10-31 V DC
PANASONIC UPX22 PX22 PX-22 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

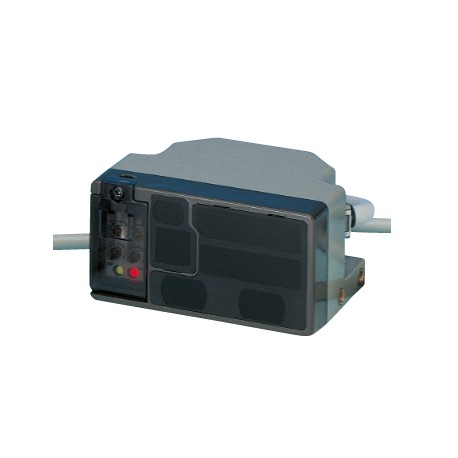

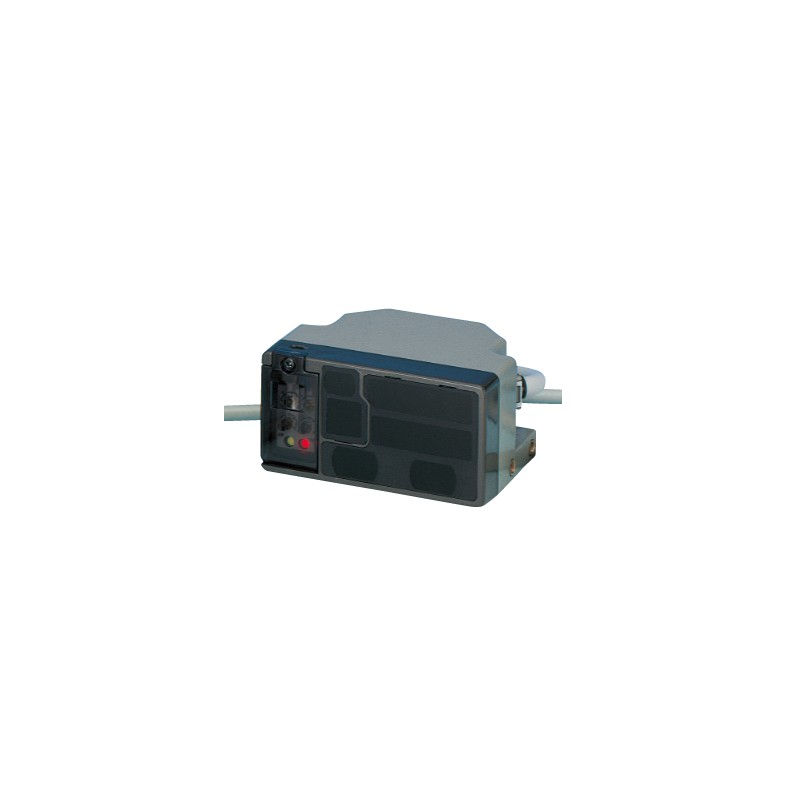

UPX22 PX22 PX-22 PANASONIC Wide area photoelectric sensor, 3 m, 10-31 V DC

Artikel-Nr.: UPX22

Code: PX22

Katalog-Zahl: PX-22

Hersteller: PANASONIC

Beschreibung:

Wide area photoelectric sensor, 3 m, 10-31 V DC
PX-2-Serie. Geführter Fahrzeugsensor, Standard, Reichweite 3 m., NPN, Spannungsversorgung 10-31 VDC

Kategorien:

  • PANASONIC > Area photoelectric sensor - PANASONIC > PX-2 Area photoelectric sensor - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 456,88 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 3-4 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktnummer PX-22
Teilenummer PX-22
Produkt Optoelektronischer Sensor mit großer Reichweite und großer Reichweite
Details Hauptsensoren (Standardmodell)
Produktname Optoelektronischer Sensor mit großer Reichweite und großem Bereich PX-2

Artikel Leistungsbeschreibung
Produktnummer PX-22
Teilenummer PX-22
Einhaltung der CE-Kennzeichnungsrichtlinie EMV-Richtlinie, RoHS-Richtlinie
Schaltabstand (Bereiche OUT 1 und OUT 2) 3 m9.843 Fuß
(Hinweis: Der Schaltabstand ist für weißes, nicht glänzendes Papier (300 x 300 mm11.811 × 11.811 Zoll) als Objekt verwenden.)
Hysterese 15 % oder weniger des Schaltabstands
(Hinweis: Der Schaltabstand ist für weißes, nicht glänzendes Papier (300 x 300 mm11.811 × 11.811 Zoll) als Objekt verwenden.)
Versorgungsspannung 10 bis 31 V DC inkl. Restwelligkeit
Stromverbrauch Im Betrieb: 1,5 W oder weniger, Im Ruhezustand: 0,3 W oder weniger (ohne Zusatzsensor)
(Hinweis: Ermitteln Sie den Stromverbrauch durch die folgende Berechnung.
Stromaufnahme = Leistungsaufnahme ÷ Versorgungsspannung
(z.B.) Bei einer Versorgungsspannung von 12 V beträgt die Stromaufnahme (Betriebszustand): 1,5 W ÷ 12 V = 0,125 A = 125 mA)
AUSGANG1, AUSGANG2 NPN-Open-Collector-Transistor
・Maximaler Senkenstrom: 100 mA
・Angelegte Spannung: 40 V DC oder weniger zwischen OUT 1 / OUT 2 und 0 V)
・Restspannung: 1,5 V oder weniger (bei 100 mA Senkenstrom), 0,4 V oder weniger (bei 16 mA Senkenstrom)
* OUT1 (ODER-Schaltung zwischen den effektiven Bereichen Mitte, Links, Rechts, benachbarte Links / Rechts OUT 1 und den effektiven Hilfsbereichen links / rechts)
OUT2 (ODER-Schaltung zwischen den effektiven Bereichen Mitte, links und rechts OUT 2)
OUT1, OUT2: Ausgangsbetrieb Mit einem Schalter wahlweise Light-ON oder Dark-ON wählbar (Ausgangsbetrieb von OUT 1 und OUT 2 ist gleich.)
OUT1, OUT2: Kurzschlussschutz Verbunden
Antwortzeit 80 ms oder weniger
Betriebsanzeigen:OUT 1 Bereich Rote LED (leuchtet auf, wenn der Strahl in den effektiven OUT 1-Bereichen empfangen wird)
Betriebsanzeigen:OUT 2 Bereich Gelbe LED (leuchtet auf, wenn der Strahl in den effektiven OUT 2-Bereichen empfangen wird)
Einsteller der Empfindlichkeit Stufenlos einstellbare Einsteller (OUT 1, angrenzend rechts OUT 1, angrenzend links OUT 1 und OUT 2 Bereiche werden unabhängig voneinander eingestellt.)
Erfassungsbereich Vier Erfassungsbereiche sind mit DIP-Schaltern wählbar.
Schlaf-Funktion Betrieb / Ruhezustand wählbar mit externem Eingang
Automatische Interferenzvermeidungsfunktion Optische Störungen von bis zu 25 Einheiten werden vermieden.
Schutz IP65 (IEC)
Umgebungstemperatur -10 bis +55 °C+14 bis +131 °F(Keine Taukondensation oder Vereisung erlaubt), Lagerung: -20 bis +70 °C-4 bis +158 °F
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Beleuchtungsstärke bei Umgebungstemperatur Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche
Spannungsbeständigkeit 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
Isolationswiderstand 20 MΩ oder mehr, mit 500 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und dem Gehäuse
Rüttelfestigkeit 10 bis 500 Hz Frequenz, 3 mm0,118 Zolldoppelte Amplitude (max. 20 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden
Stoßfestigkeit 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal
Emittierendes Element Infrarot-LED (maximale Emissionswellenlänge: 950 nm0,037 Mio., moduliert)
Material Gehäuse: ABS, Linse: Acryl, Abdeckung: Polycarbonat
Kabel 0,3 mm25-adrige Kabinenleitung, 0,5 m1.640 ftlang (für Ein- und Ausgabe)
Kabelverlängerung Verlängerung bis zu insgesamt 100 m328.084 Fuß(10 m32.808 Fußfür Hilfssensoranschluss) ist mit 0,3 mm möglich2oder mehrere, Kabel.
Gewicht Nettogewicht: ca. 210 g
Bruttogewicht: ca. 390 g
Zubehör MS-PX-2 (Montagehalterung des Hauptsensors): 1 Satz, Einstellschraubendreher: 1 Stk.
