PANASONICCompact Photoelectric Sensors - PANASONICNX5 MULTI-VOLTAGE PHOTOELECTRIC SENSOR - PANASONICUNX5PRVM5A NX5PRVM5A NX5-PRVM5A PANASONIC Retrofl. mit pol.filt.,0,1-5m, Licht -, relais-Ausgang, AC/DC

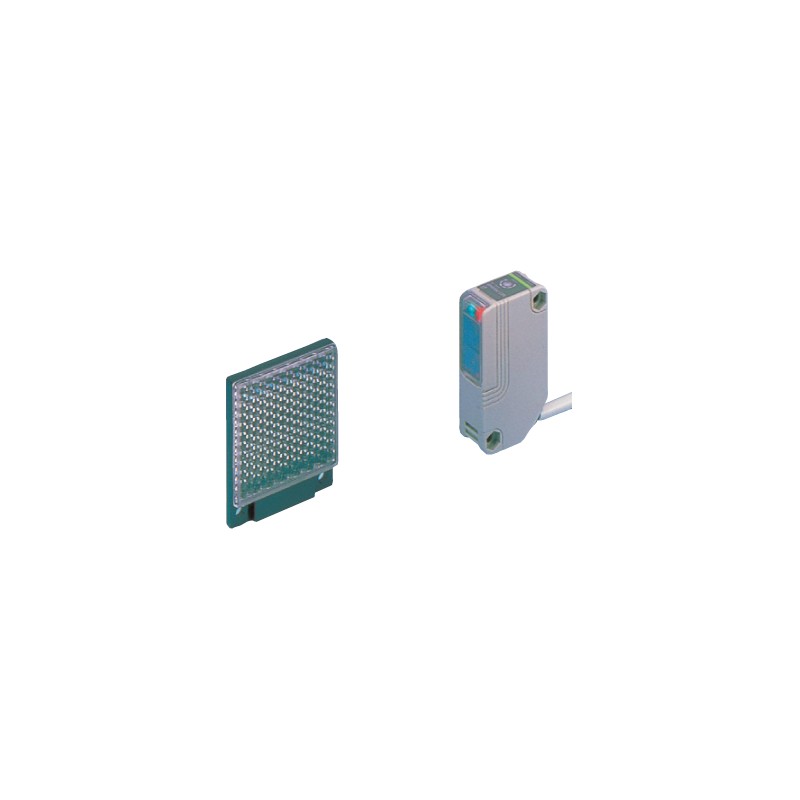

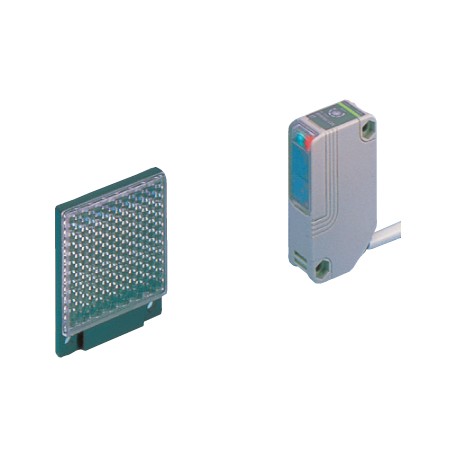

PANASONIC UNX5PRVM5A NX5PRVM5A NX5-PRVM5A - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UNX5PRVM5A NX5PRVM5A NX5-PRVM5A PANASONIC Retrofl. mit pol.filt.,0,1-5m, Licht -, relais-Ausgang, AC/DC

Artikel-Nr.: UNX5PRVM5A

Code: NX5PRVM5A

Katalog-Zahl: NX5-PRVM5A

Hersteller: PANASONIC

Beschreibung:

Retrofl. mit pol.filt.,0,1-5m, Licht -, relais-Ausgang, AC/DC
Universelle Mehrspannungs-Lichtschranke, Reflexion am Polarspiegel, 0,1-5m, Lichtbetrieb, Relaisausgang, AC/DC

Kategorien:

  • PANASONIC > Compact Photoelectric Sensors - PANASONIC > NX5 Multi-voltage photoelectric sensor - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Produktnummer NX5-PRVM5A
Teilenummer NX5-PRVM5A
Produkt Kompakter photoelektrischer Mehrspannungssensor
Details Reflexlichtschranke [Mit Polarisationsfiltern]
Produktname Kompakter Multispannungs-Lichtschranke NX5

Artikel Leistungsbeschreibung
Produktnummer NX5-PRVM5A
Teilenummer NX5-PRVM5A
Einhaltung der CE-Kennzeichnungsrichtlinie Niederspannungsrichtlinie, EMV-Richtlinie, RoHS-Richtlinie
Erfassungsbereich 0,1 bis 5 m 0,328 bis 16,404 ft
(Hinweis) Für den Reflektor RF-230 ist der Schaltabstand und das Messobjekt der Reflexionslichtschranke spezifiziert. Des Weiteren ist der Schaltabstand der mögliche Einstellbereich für den Reflektor. Der Sensor kann ein Objekt in einer Entfernung von weniger als 0,1 m und 0,328 ft erkennen.
Erfassendes Objekt Ø 50 mm Ø 1,969 Zoll oder mehr undurchsichtiges, durchscheinendes oder spiegelndes Objekt
(Hinweis) Für den Reflektor RF-230 ist der Schaltabstand und das Messobjekt der Reflexionslichtschranke spezifiziert. Des Weiteren ist der Schaltabstand der mögliche Einstellbereich für den Reflektor. Der Sensor kann ein Objekt in einer Entfernung von weniger als 0,1 m und 0,328 ft erkennen.
(Hinweis) Stellen Sie sicher, dass Sie die Erkennung vor der Verwendung mit einem tatsächlichen Sensor bestätigen.
Hysterese -
Wiederholbarkeit (senkrecht zur Erfassungsachse) 0,2 mm 0,008 Zoll oder weniger
Versorgungsspannung 24 bis 240 V AC +10-15 % oder 12 bis 240 V DC +10-15 % Welligkeit P-P 10 % oder weniger
Stromverbrauch 2 VA oder weniger
Ausgabe Relaiskontakt 1 c
- Schaltvermögen: 250 V AC 1 A (ohmsche Last), 30 V DC 2 A (ohmsche Last)
- Elektrische Lebensdauer: 500.000 oder mehr Schaltvorgänge (Schaltfrequenz 3.600 Schaltungen/Stunde), 100.000 oder mehr Schaltvorgänge (Schaltfrequenz 3.600 Schaltungen/Stunde)
- Mechanische Lebensdauer: 100 Millionen oder mehr Schaltvorgänge (Schaltfrequenz 36.000 Schaltungen/Stunde)
Ausgang:Ausgangsbetrieb Licht-EIN
Antwortzeit 10 ms oder weniger
Betriebsanzeige Rote LED (leuchtet auf, wenn der Ausgang eingeschaltet ist)
Stabilitäts-Indikator Grüne LED (leuchtet bei stabilem Lichtempfang oder stabilem Dunkelzustand)
Betriebsanzeige -
Einsteller der Empfindlichkeit Stufenloser Versteller
Automatische Interferenzvermeidungsfunktion Integriert (Zwei Einheiten von Sensoren können nahe beieinander montiert werden.)
Verschmutzungsgrad 3 (Industrielles Umfeld)
Schutz IP66 (IEC)
Umgebungstemperatur -20 bis +55 Grad -4 bis +131 Grad Fahrenheit (keine Taukondensation oder Vereisung erlaubt) (Hinweis) , Lagerung: -30 bis +70 Grad -22 bis +158 Grad Fahrenheit
(Hinweis) Falls der Sensor bei einer Umgebungstemperatur von -15 Grad +5 Grad Fahrenheit oder weniger verwendet werden soll, wenden Sie sich bitte an unser Büro.
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Beleuchtungsstärke bei Umgebungstemperatur Glühlampenlicht: 3.500 Lx oder weniger an der Lichtaufnahmefläche
Spannungsbeständigkeit 1.500 V AC für eine Minute zwischen Stromversorgung und Ausgangsklemmen
1.000 V AC für eine Minute zwischen den Relaiskontaktklemmen
Isolationswiderstand 20 MOhm oder mehr, mit 500 V DC Megger zwischen Stromversorgung und Ausgangsklemmen sowie zwischen Relaiskontaktklemmen
Rüttelfestigkeit 10 bis 55 Hz Frequenz, 1,5 mm0,059 Zolldoppelte Amplitude in X-, Y- und Z-Richtung je zwei Stunden
Stoßfestigkeit 500 m/s2(ca. 50 g) in X-, Y- und Z-Richtung jeweils dreimal
Emittierendes Element Rote LED (moduliert)
Emittierendes Element: Maximale Emissionswellenlänge 660 nm 0,026 mil
Material Gehäuse: Polycarbonat
Linse: Polycarbonat
Bezug: Polycarbonat
Frontabdeckung: Acylic
Kabel 0,3 mm2 5-adriges Kabinenkabel, 2 m 6.562 ft lang
Kabelverlängerung Verlängerung bis zu insgesamt 100 m 328.084 ft ist mit 0,3 mm2 oder mehr Kabel möglich
Gewicht 140 g ca.
Zubehör RF-230 (Reflektor): 1 Stück
Einstellschraubendreher: 1 Stück

DATASHEET - PDF

Titel
Größe
Typ
Technischen Datenblatt 1: NX5PRVM5A - NX5PRVM5A | NX5-PRVM5A
398 Kbytes
PDF CATALOG PANASONIC SENSORS EN
31 Mbytes
PDF KATALOG PANASONIC DE
9 Mbytes
