PANASONICCompact Photoelectric Sensors - PANASONICNX5 MULTI-VOLTAGE PHOTOELECTRIC SENSOR - PANASONICUNX5D700B NX5D700B NX5-D700B PANASONIC Diffuse-refl., 700 mm, dark-on, relais-Ausgang, AC/DC

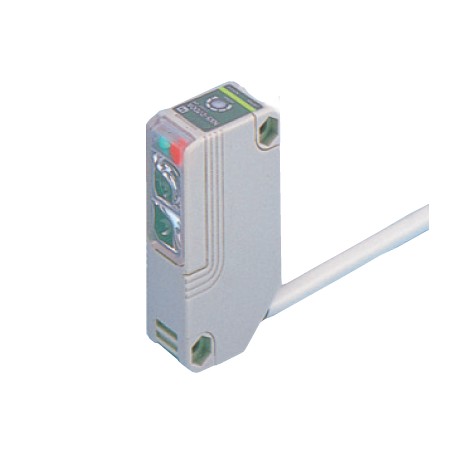

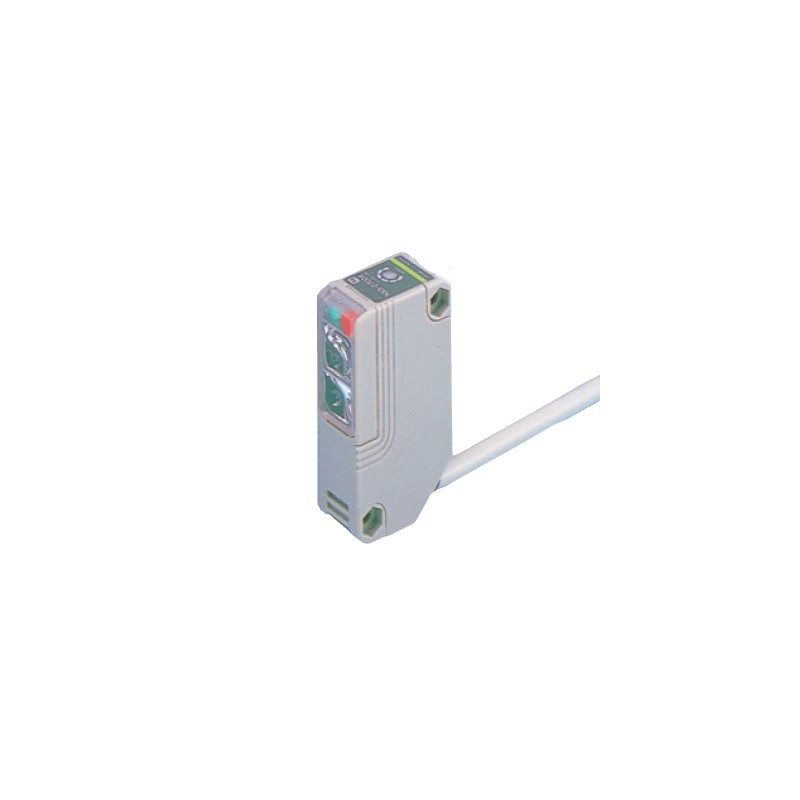

PANASONIC UNX5D700B NX5D700B NX5-D700B - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UNX5D700B NX5D700B NX5-D700B PANASONIC Diffuse-refl., 700 mm, dark-on, relais-Ausgang, AC/DC

Artikel-Nr.: UNX5D700B

Code: NX5D700B

Katalog-Zahl: NX5-D700B

Hersteller: PANASONIC

Beschreibung:

Diffuse-refl., 700 mm, dark-on, relais-Ausgang, AC/DC
Universelle Mehrspannungs-Lichtschranke, direkte Reflexion, 700 mm, Dunkelbetrieb, Relaisausgang, AC/DC

Kategorien:

  • PANASONIC > Compact Photoelectric Sensors - PANASONIC > NX5 Multi-voltage photoelectric sensor - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktnummer NX5-D700B
Teilenummer NX5-D700B
Produkt Kompakter photoelektrischer Mehrspannungssensor
Details Diffus reflektierend
Produktname Kompakter Multispannungs-Lichtschranke NX5

Artikel Leistungsbeschreibung
Produktnummer NX5-D700B
Teilenummer NX5-D700B
Einhaltung der CE-Kennzeichnungsrichtlinie Niederspannungsrichtlinie, EMV-Richtlinie, RoHS-Richtlinie
Erfassungsbereich 700 mm 27.559 Zoll
(Hinweis) Der Schaltabstand und die Hysterese des Reflexionslichttasters sind für weißes, nicht glänzendes Papier (200 x 200 mm, 7,874 x 7,874 Zoll) als Objekt angegeben.
Erfassendes Objekt Undurchsichtiges, durchscheinendes oder transparentes Objekt
(Hinweis) Stellen Sie sicher, dass Sie die Erkennung vor der Verwendung mit einem tatsächlichen Sensor bestätigen.
Hysterese 15 % oder weniger des Schaltabstands
(Hinweis) Der Schaltabstand und die Hysterese des Reflexionslichttasters sind für weißes, nicht glänzendes Papier (200 x 200 mm, 7,874 x 7,874 Zoll) als Objekt angegeben.
Wiederholbarkeit (senkrecht zur Erfassungsachse) 0,3 mm 0,012 Zoll oder weniger
Versorgungsspannung 24 bis 240 V AC +10-15 % oder 12 bis 240 V DC +10-15 % Welligkeit P-P 10 % oder weniger
Stromverbrauch 2 VA oder weniger
Ausgabe Relaiskontakt 1 c
- Schaltvermögen: 250 V AC 1 A (ohmsche Last), 30 V DC 2 A (ohmsche Last)
- Elektrische Lebensdauer: 500.000 oder mehr Schaltvorgänge (Schaltfrequenz 3.600 Schaltungen/Stunde), 100.000 oder mehr Schaltvorgänge (Schaltfrequenz 3.600 Schaltungen/Stunde)
- Mechanische Lebensdauer: 100 Millionen oder mehr Schaltvorgänge (Schaltfrequenz 36.000 Schaltungen/Stunde)
Ausgang:Ausgangsbetrieb Dunkel-EIN
Antwortzeit 10 ms oder weniger
Betriebsanzeige Rote LED (leuchtet auf, wenn der Ausgang eingeschaltet ist)
Stabilitäts-Indikator Grüne LED (leuchtet bei stabilem Lichtempfang oder stabilem Dunkelzustand)
Betriebsanzeige -
Einsteller der Empfindlichkeit Stufenloser Versteller
Automatische Interferenzvermeidungsfunktion Integriert (Zwei Einheiten von Sensoren können nahe beieinander montiert werden.)
Verschmutzungsgrad 3 (Industrielles Umfeld)
Schutz IP66 (IEC)
Umgebungstemperatur -20 bis +55 Grad -4 bis +131 Grad Fahrenheit (keine Taukondensation oder Vereisung erlaubt) (Hinweis) , Lagerung: -30 bis +70 Grad -22 bis +158 Grad Fahrenheit
(Hinweis) Falls der Sensor bei einer Umgebungstemperatur von -15 Grad +5 Grad Fahrenheit oder weniger verwendet werden soll, wenden Sie sich bitte an unser Büro.
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Beleuchtungsstärke bei Umgebungstemperatur Glühlampenlicht: 3.500 Lx oder weniger an der Lichtaufnahmefläche
Spannungsbeständigkeit 1.500 V AC für eine Minute zwischen Stromversorgung und Ausgangsklemmen
1.000 V AC für eine Minute zwischen den Relaiskontaktklemmen
Isolationswiderstand 20 MOhm oder mehr, mit 500 V DC Megger zwischen Stromversorgung und Ausgangsklemmen sowie zwischen Relaiskontaktklemmen
Rüttelfestigkeit 10 bis 55 Hz Frequenz, 1,5 mm0,059 Zolldoppelte Amplitude in X-, Y- und Z-Richtung je zwei Stunden
Stoßfestigkeit 500 m/s2(ca. 50 g) in X-, Y- und Z-Richtung jeweils dreimal
Emittierendes Element Infrarot-LED (moduliert)
Emittierendes Element: Maximale Emissionswellenlänge 880 nm 0,035 mil
Material Gehäuse: Polycarbonat
Linse: Polycarbonat
Bezug: Polycarbonat
Kabel 0,3 mm2 5-adriges Kabinenkabel, 2 m 6.562 ft lang
Kabelverlängerung Verlängerung bis zu insgesamt 100 m 328.084 ft ist mit 0,3 mm2 oder mehr Kabel möglich
Gewicht 140 g ca.
Zubehör Einstellschraubendreher: 1 Stk.
