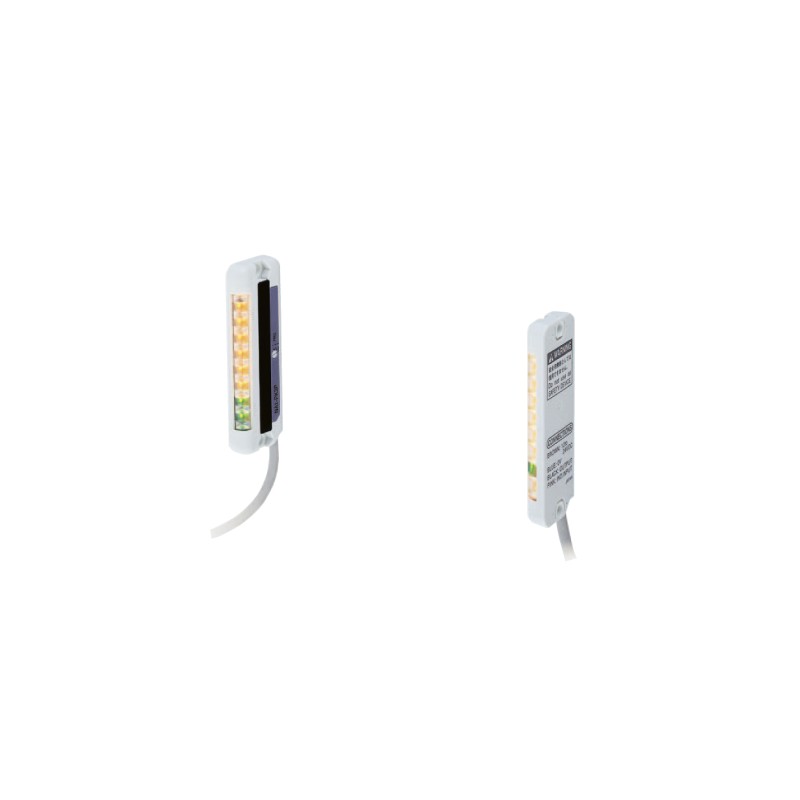

UNA1PK3-T NA1PK3 NA1-PK3 PANASONIC Bereich sensor, 25-mm-Teilung, NPN, 12-24V DC
UNA1PK3-T
NA1PK3
NA1-PK3
PANASONIC
Bereich sensor, 25-mm-Teilung, NPN, 12-24V DC
Flächensensor, 3 Strahlen, 3 bis 30 cm, Strahlabstand 24,6 mm, Kontrollleuchte, NPN
Area photoelectric sensor - PANASONIC > NA1 "picking" cross-beam - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produktnummer | NA1-PK3 |
| Teilenummer | NA1-PK3 |
| Produkt | Kompakter Kommissioniersensor |
| Details | NPN-Ausgang |
| Produktname | Kompakter Kommissioniersensor NA1-PK3 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | NA1-PK3 |
| Teilenummer | NA1-PK3 |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Erfassungshöhe | 49,2 mm1.937 Zoll |
| Erfassungsbereich | 30 bis 300 mm1.181 bis 11.811 Zoll (Hinweis) Der Schaltabstand ist der mögliche Einstellabstand zwischen Sender und Empfänger. |
| Strahl-Pitch | 24,6 mm 0,969 Zoll |
| Anzahl der Strahlkanäle | 3 Strahlkanäle |
| Erfassendes Objekt | ø29 mmø1.142 Zolloder undurchsichtigeres Objekt (vollständig durch den Strahl unterbrochenes Objekt) |
| Versorgungsspannung | 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger |
| Stromaufnahme | Emitter: 30 mA oder weniger Empfänger: 50 mA oder weniger |
| Ausgabe | NPN-Open-Collector-Transistor - Maximaler Senkenstrom: 100 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V) - Restspannung: 1 V oder weniger (bei 100 mA Senkenstrom), 0,4 V oder weniger (bei 16 mA Senkenstrom) |
| Ausgabe:Auslastungskategorie | DC-12 oder DC-13 |
| Ausgang:Ausgangsbetrieb | EIN oder AUS, wenn ein oder mehrere Strahlkanäle unterbrochen sind, wählbar über den Betriebsartenschalter |
| Ausgang: Kurzschlussschutz | Verbunden |
| Antwortzeit | 10 ms oder weniger (bei Verwendung der Interferenzvermeidungsfunktion: 30 ms oder weniger) |
| Indikatoren:Emitter | Betriebsanzeige: Grüne LED (leuchtet auf, wenn das Gerät eingeschaltet ist) Jobanzeige: Orangefarbene LED (leuchtet auf, wenn der Eingang der Jobanzeige auf Low steht) |
| Anzeigen:Empfänger | Betriebsanzeige: Rote LED (leuchtet auf, wenn der Ausgang eingeschaltet ist) Stabiler Auflichtanzeige: Grüne LED (leuchtet auf, wenn alle Strahlkanäle stabil empfangen werden) Jobanzeige: Orangefarbene LED (leuchtet auf, wenn der Eingang der Jobanzeige auf Low steht) |
| Interferenzschutzfunktion | Integriert (Bis zu 3 Einheiten können nahe beieinander montiert werden.) |
| Verschmutzungsgrad | 3 (Industrielles Umfeld) |
| Schutz | IP62 (IEC) |
| Umgebungstemperatur | -10 bis +55 °C+14 bis +131 °F (Keine Taukondensation oder Vereisung erlaubt), Lagerung: -20 bis +70 °C-4 bis +158 °F |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Isolationswiderstand | 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Rüttelfestigkeit | 10 bis 150 Hz Frequenz, 0,75 mm0,030 Zoll(max. 5 g) doppelte Amplitude in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal |
| Emittierendes Element | Infrarot-LED (synchronisiertes Scansystem) |
| Material | Gehäuse: Hitzebeständiges ABS Objektivabdeckung: Acryl Abdeckung des Indikators: Acryl |
| Kabel | 0,2 mm24-adriges (Emitter: 3-adrig) ölbeständiges Kabinenkabel, 2 m6.562 Fußlang |
| Kabelverlängerung | Verlängerung bis zu insgesamt 100 m328.084 Fußist sowohl für Sender als auch für Empfänger mit 0,3 mm möglich2oder mehrere, Kabel. |
| Gewicht | Strahler: ca. 50 g Empfänger: ca. 50 g |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: NA1PK3 - NA1PK3 | NA1-PK3 | 261 Kbytes |
|
