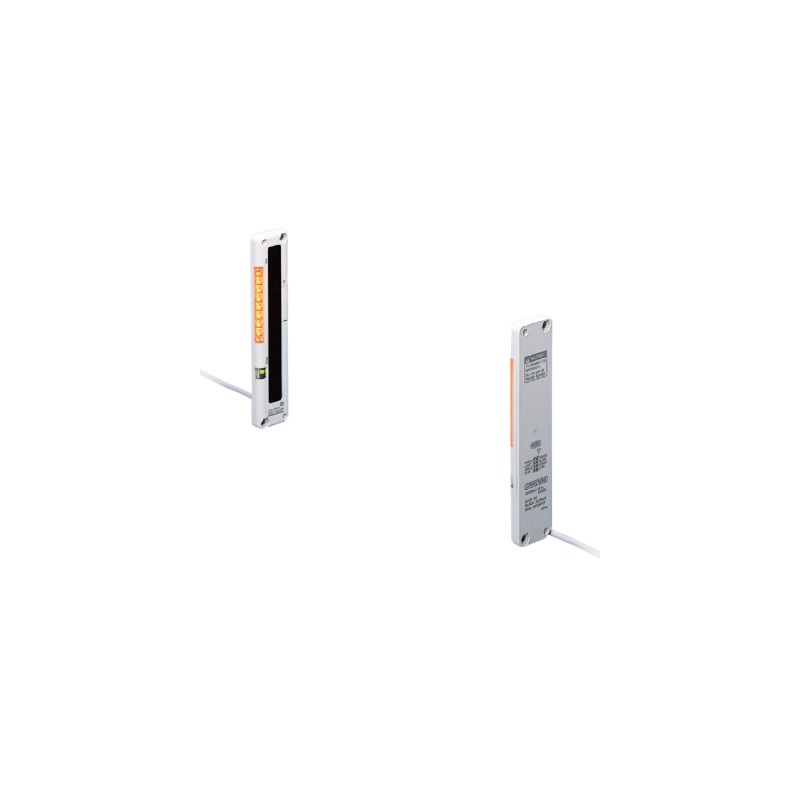

UNA15J-T NA15J NA1-5-J PANASONIC Bereich sensor -, 0,2 bis 3 m, 25 mm-raster, NPN, 12-24V, faserpigtail-Typ ..
UNA15J-T
NA15J
NA1-5-J
PANASONIC
Bereich sensor -, 0,2 bis 3 m, 25 mm-raster, NPN, 12-24V, faserpigtail-Typ 0,3 m, M12-Stecker
Flächensensor, 5 Strahlen, 0,2 bis 3m, 25 mm Strahlabstand, NPN, 12-24V Kabel mit M12
Area photoelectric sensor - PANASONIC > NA1 "picking" cross-beam - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produktnummer | NA1-5-J |
| Teilenummer | NA1-5-J |
| Produkt | Ultraflacher Body-Picking-Sensor |
| Details | NPN-Ausgang [Typ mit langem Schaltabstand] |
| Produktname | Ultraflacher Body-Picking-Sensor NA1-PK5/NA1-5 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | NA1-5-J |
| Teilenummer | NA1-5-J |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Erfassungshöhe | 100 mm3,937 Zoll |
| Erfassungsbereich | 0,2 bis 3 m 0,656 bis 9,843 ft (0,05 bis 1 m, 0,164 bis 3,281 ft bei SHORT) (Hinweis) Der Schaltabstand ist der mögliche Einstellabstand zwischen Sender und Empfänger. |
| Strahl-Pitch | 25 mm0,984 Zoll |
| Anzahl der Strahlkanäle | 5 Strahlkanäle |
| Erfassendes Objekt | ø35 mmø1.378 Zolloder undurchsichtigeres Objekt (vollständig durch den Strahl unterbrochenes Objekt) |
| Versorgungsspannung | 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger |
| Stromverbrauch | Emitter: 0,5 W oder weniger Empfänger: 0,8 W oder weniger (Hinweis) Ermitteln Sie den Stromverbrauch mit der folgenden Gleichung. Stromaufnahme = Leistungsaufnahme / Versorgungsspannung (z.B.) Bei einer Versorgungsspannung von 12 V beträgt die Stromaufnahme des Senders 0,5 W / 12 V ≈ 0,042 A = 42 mA |
| Ausgabe | NPN-Open-Collector-Transistor - Maximaler Senkenstrom: 100 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V) - Restspannung: 1 V oder weniger (bei 100 mA Senkenstrom), 0,4 V oder weniger (bei 16 mA Senkenstrom) |
| Ausgabe:Auslastungskategorie | DC-12 oder DC-13 |
| Ausgang:Ausgangsbetrieb | EIN oder AUS, wenn ein oder mehrere Strahlkanäle unterbrochen sind / EIN oder AUS, wenn zwei oder mehr Strahlkanäle unterbrochen sind, wählbar über den Betriebsartenschalter |
| Ausgang: Kurzschlussschutz | Verbunden |
| Antwortzeit | 10 ms oder weniger (bei Verwendung des Interferenzschutzes im hellen Zustand: 30 ms oder weniger, im dunklen Zustand: 13 ms oder weniger) |
| Indikatoren:Emitter | Betriebsanzeige: Grüne LED (leuchtet auf, wenn das Gerät eingeschaltet ist) Jobanzeige: Orangefarbene LED (leuchtet oder blinkt, wenn der Eingang der Jobanzeige auf Niedrig steht, Beleuchtungsmuster wird durch den Betriebsmodusschalter ausgewählt) |
| Anzeigen:Empfänger | Betriebsanzeige: Rote LED (leuchtet auf, wenn ein oder mehrere Strahlkanäle unterbrochen sind, leuchtet aber, wenn zwei oder mehr Strahlkanäle im Doppelstrahlunterbrechungsmodus unterbrochen sind) Stabiler Auflichtanzeige: Grüne LED (leuchtet auf, wenn alle Strahlkanäle stabil empfangen werden) Jobanzeige: Orangefarbene LED (leuchtet oder blinkt, wenn der Eingang der Jobanzeige auf Niedrig steht, Beleuchtungsmuster wird durch den Betriebsmodusschalter ausgewählt) |
| Interferenzschutzfunktion | Verbunden |
| Verschmutzungsgrad | 3 (Industrielles Umfeld) |
| Schutz | IP62 (IEC) |
| Umgebungstemperatur | -10 bis +55 °C+14 bis +131 °F (Keine Taukondensation oder Vereisung erlaubt), Lagerung: -20 bis +70 °C-4 bis +158 °F |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Isolationswiderstand | 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Rüttelfestigkeit | 10 bis 150 Hz Frequenz, 0,75 mm0,030 Zolldoppelte Amplitude in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 490 m/s2 Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal |
| Emittierendes Element | Infrarot-LED (Maximale Emissionswellenlänge: 950 nm0,037 Mio., synchronisiertes Scansystem) |
| Material | Gehäuse: Hitzebeständiges ABS Objektivabdeckung: Acryl Abdeckung des Indikators: Acryl |
| Kabel | 0,3 mm24-adriges (Emitter: 3-adrig) ölbeständiges Kabinenkabel, 2 m6.562 Fußlang |
| Kabelverlängerung | Verlängerung bis zu insgesamt 100 m328.084 Fußist sowohl für Sender als auch für Empfänger mit 0,3 mm möglich2oder mehrere, Kabel. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: NA15J - NA15J | NA1-5-J | 427 Kbytes |
|
