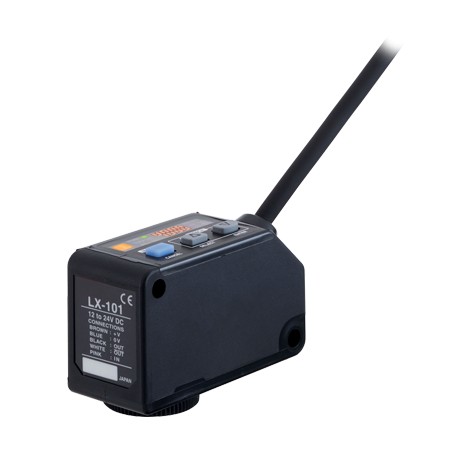

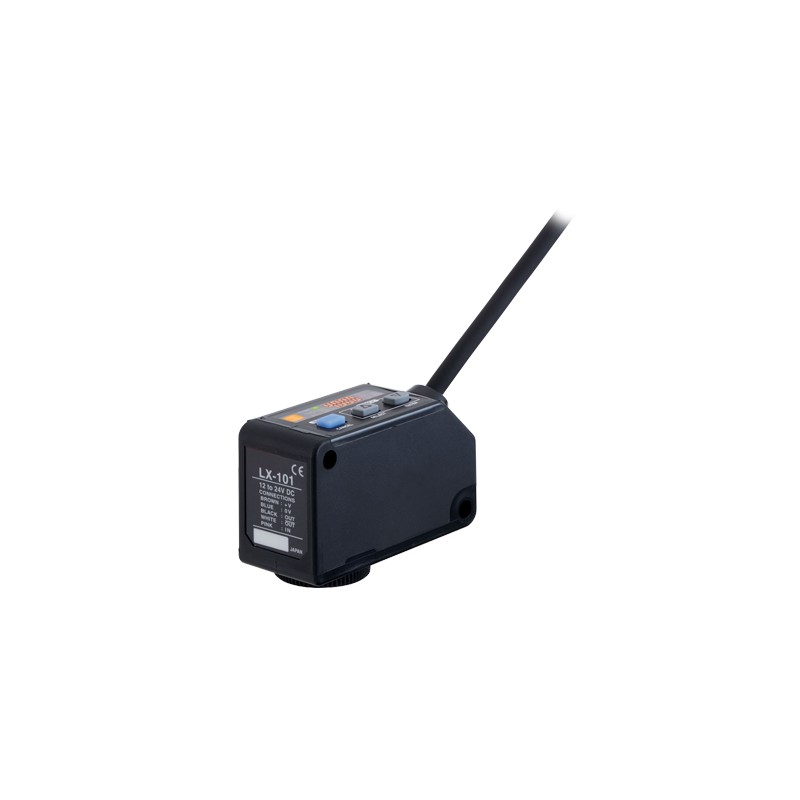

ULX101 LX101 LX-101 PANASONIC Digtal mark-sensor, teach-in, NPN, Kabel 2m
ULX101
LX101
LX-101
PANASONIC
Digtal mark-sensor, teach-in, NPN, Kabel 2m
Sensor für Markierungs-/Farberkennung, automatische RGB-LED-Auswahl, Kabel, NPN
Colour sensors - PANASONIC > LX100 digital mark sensor - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produktnummer | LX-101 |
| Teilenummer | LX-101 |
| Produkt | Digitaler Markierungssensor |
| Details | Kabeltyp |
| Produktname | Digitaler Markierungssensor LX-100 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | LX-101 |
| Teilenummer | LX-101 |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Erfassungsbereich | 10 ± 3 mm0,394 ± 0,118 Zoll |
| Größe des Spots | 1 x 5 mm 0,039 x0,197 Zoll(bei 10 mm0,394 ZollAbstand einstellen) |
| Versorgungsspannung | 12 bis 24 V DC ± 10 % Restwelligkeit P-P 10 % oder weniger |
| Stromaufnahme | Normaler Modus: 750 mW oder weniger (Stromaufnahme 30 mA oder weniger bei 24 V Versorgungsspannung) ECO-Modus: 600 mW oder weniger (Stromaufnahme 25 mA oder weniger bei 24 V Versorgungsspannung) |
| Ausgang 1 (AUSGANG) | NPN-Open-Collector-Transistor - Maximaler Senkenstrom: 50 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V) - Restspannung: 1,5 V oder weniger (bei 50 mA Senkenstrom) |
| Ausgang 1: Kurzschlussschutz | Verbunden |
| Ausgang 1: Ausgangsbetrieb | Markierungsmodus: Light-ON / Dark-ON (Auto-Einstellung beim Unterrichten) Farbmodus: Consistent-ON / Inconsistent-ON (Einstellung auf Teaching) |
| Ausgang 2 (AUSGANG) | NPN-Open-Collector-Transistor - Maximaler Senkenstrom: 50 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V) - Restspannung: 1,5 V oder weniger (bei 50 mA Senkenstrom) |
| Ausgang 2: Kurzschlussschutz | Verbunden |
| Ausgang 2: Ausgangsbetrieb | Invertierter Betrieb des Ausgangs 1 |
| Antwortzeit | Markierungsmodus: 45 Mikrosekunden oder weniger Farbmodus: 150 Mikrosekunden oder weniger |
| Input in der Lehre | NPN-berührungsloser Eingang - Signalzustand: Hoch... +5 V bis +V oder offen, Niedrig... 0 bis +2 V (Quellenstrom: 0,5 mA oder weniger) - Eingangsimpedanz: ca. 10 kOhm |
| Digitale Anzeige | 4-stellige rote LED-Anzeige |
| Einstellung der Empfindlichkeit | Markierungsmodus: 2-stufiges Teachen / Vollautomatisches Teachen Farbmodus: 1-stufiger Unterricht |
| Funktion zur Feineinstellung der Empfindlichkeit | Verbunden |
| Timer-Funktion | Eingebaut mit variablem EIN-/AUS-Verzögerungs-Timer, wahlweise wirksam oder unwirksam umschaltbar (Timer-Periode: 1 bis 500 ms, 9 Stufen variabel) |
| Schutz | SCHUTZART 67 (IEC) |
| Umgebungstemperatur | -10 bis +55 °C+14 bis +131 °F(Keine Taukondensation oder Vereisung erlaubt), Lagerung: -20 bis +70 °C-4 bis +158 °F |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Rüttelfestigkeit | Frequenz von 10 bis 500 Hz, 3,0 mm0,118 Zolldoppelte Amplitude (max. 20 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtungjeweils dreimal |
| Emittierendes Element | Kombinierte rote / grüne / blaue LEDs (maximale Emissionswellenlänge: 640 nm0,025 Mio./ 525 nm0,021 Mio./ 470 nm0,019 Mio.) |
| Material | Gehäuse: PBT Displayabdeckung: Polycarbonat Bedienungstasten: Silikonkautschuk Linse: Glas Objektivhalter: Aluminium |
| Kabel | 0,34 mm25-adriges Kabinenkabel, 2 m6.562 Fußlang |
| Kabelverlängerung | Verlängerung bis zu insgesamt 100 m328.084 Fußist mit 0,3 mm möglich2oder mehrere, Kabel. |
| Gewicht | Nettogewicht: ca. 120 g Bruttogewicht: ca. 180 g |
| Zubehör | M4 (Länge 30 mm1.181 Zoll) Schraube mit Unterlegscheiben: 2 Stk. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: LX101 - LX101 | LX-101 | 1 Mbytes |
|
