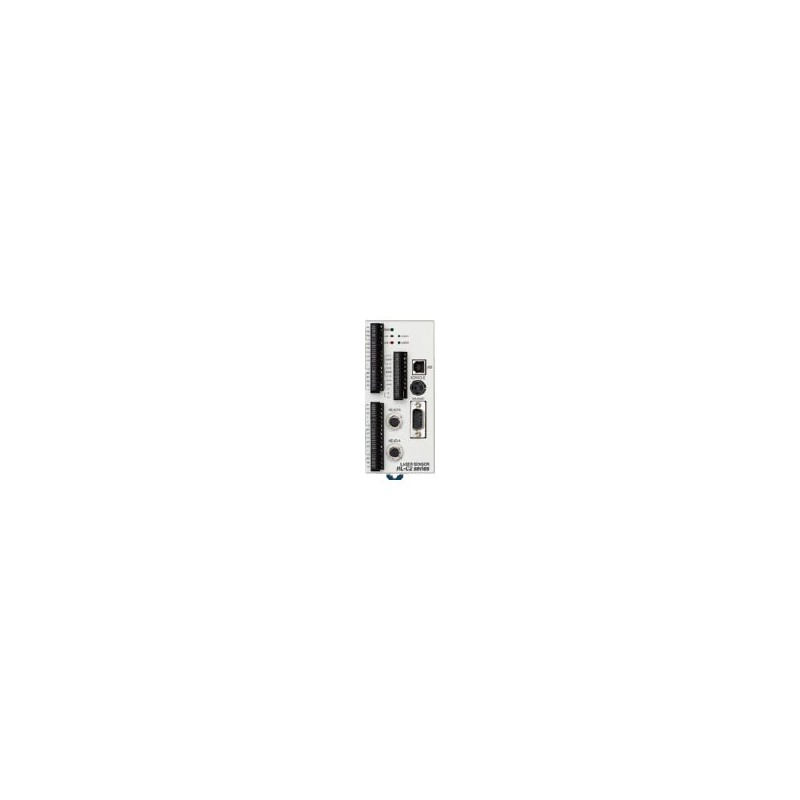

UHLC2C HL-C2C PANASONIC Kontrolle vereinen, HL-C2, hohe Auflösung, -5 bis +5V, 4-20mA, NPN-Typ, Export Contr..
UHLC2C
HL-C2C
HL-C2C
PANASONIC
Kontrolle vereinen, HL-C2, hohe Auflösung, -5 bis +5V, 4-20mA, NPN-Typ, Export Control
Leistungsstarker analoger Laser-Controller mit hoher Auflösung, HL-C2-Serie, RS232-Anschluss, Analogausgang ±5V/ 4 - 20mA, NPN-Digitalausgang
HL-C2C_Ultra Hochgeschwindigkeits-Hochpräzisions-Laser-Wegmesssensor Sensor_Ultra Hochgeschwindigkeits-・Hochpräziser Laser-Wegmesssensor HL-C2_Controller
Laser Sensors - Spot Type - AN - PANASONIC > HLC2-Controller - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produkt Anzahl | HL-C2C |
| Teilenummer | HL-C2C |
| Produkt | Ultra-High-speed-Präzisions-Laser-wegmesssensoren |
| Details | Controller |
| Produkt-name | Ultra-High-speed・Präzisions-Laser-Wegsensor HL-C2 |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | HL-C2C |
| Teilenummer | HL-C2C |
| Connectale sensor Kopf | Anzahl der anschließbaren Einheiten: Max. 2 Einheiten. |
| Versorgungsspannung | 24-V-DC-plus-oder die minus-10 % inklusive Restwelligkeit 0,5 V (P-P) |
| Stromaufnahme | 500 mA ca. bei 2-sensor-Köpfe angeschlossen 350 mA ca. bei 1-sensor-Kopf an (100 mA ca. zusätzlich ist erforderlich, wenn die mini-Konsole angeschlossen ist) |
| Sampling-rate | 10 micro s, s 20 micro, 40 micro s, 100 micro s, 200 Mikro-s, 400 micro s, 1 ms, 2 ms |
| Analog-Ausgang : Spannung | Ausgangsspannung Skala: -5 bis +5 V/F. S (initial value) Leistungsbereich während des normalen status: -10.0 bis +10.0 V Ausgabe bei abnormale status: -10.8 V oder +10,8 V Auflösung: 2 mV Linearität: plus oder minus 0.05 % F. S. Max. 2 mA, Ausgangsimpedanz 50 Ohm , Response delay time: 1.5 micro s/V ca. (Hinweis) Die Linearität ist F. S.=20 V die digitale mess-Wert. Response delay time ist der Zeitraum, nach dem aktualisieren des Messwertes. |
| Analog-Ausgang : Strom | Aktuelle Ausgabe Umfang: 4 bis 20 mA/F. S (initial value) Leistungsbereich während des normalen status: 2 bis 24 mA Ausgabe bei abnormale status: 1 mA oder 25 mA Auflösung: 3 micro-A, Linearität plus oder minus 0.05% F. S. Load-Impedanz: 250 Ohm, max., Response delay time: 10 micro s ca. (Hinweis) Die Linearität ist F. S.=16 mA zu digitalen Messwert. Response delay time ist der Zeitraum, nach dem aktualisieren des Messwertes. |
| Alarm-Ausgang | NPN open-Kollektor transistor - Maximale sink-Strom: 100 mA - Spannung: 30 V DC oder weniger[zwischen alarm-Ausgang und Common(-)] - Restspannung: 1 V oder weniger(bei 100 mA sink current) |
| Alarm-Ausgang : Output-operation | Geöffnet, wenn die Lichtmenge ungenügend ist |
| Alarm-Ausgang : Kurzschluss-Schutz | Aufgenommen |
| Urteil-Ausgang (HI, GO, LO) | NPN open-Kollektor transistor - Maximale sink-Strom: 100 mA - Spannung: 30 V DC oder weniger[zwischen Urteils-Ausgang, Common(-)] - Restspannung: 1 V oder weniger(bei 100 mA sink current) |
| Urteil-Ausgang (HI, GO, LO): Output-operation | Geöffnet am Ausgang Betrieb |
| Urteil-Ausgang (HI, GO, LO) : Short-circuit protection | Aufgenommen |
| Strobe-Ausgang | NPN open-Kollektor transistor - Maximale sink-Strom: 100 mA - Spannung: 30 V DC oder weniger[zwischen strobe-Ausgang, Common(-)] - Restspannung: 1 V oder weniger(bei 100 mA sink current) |
| Strobe-output : Output-operation | Eröffnet am Datenermittlung |
| Strobe-Ausgang : Kurzschluss-Schutz | Aufgenommen |
| Remote-interlock-Eingang | Laser-emission verzögert wird, wenn eine Verbindung zu Häufig (-). Laser-emissions-Stopp bei öffnen Angelegte Spannung: 30 V DC oder weniger(Leck-Strom: 0,1 mA oder weniger) |
| Laser-control-Eingang | Laser-emission wird gestoppt, wenn verbunden mit Common (-). Laser emittiert wird, sofort nach geöffnet. Angelegte Spannung: 30 V DC oder weniger(Leck-Strom: 0,1 mA oder weniger) |
| Null input | Der null-Satz ist, wenn verbunden mit Common (-). Zero set dreht sich nach kontinuierlich verbunden mit Common (-) für eine Sekunde. Angelegte Spannung: 30 V DC oder weniger (Leck-Strom: 0,1 mA oder weniger) |
| Timing-Eingang | Bei/während der Verbindung zu Gemeinsamer (-)(je nach Analyse-Modus) Angelegte Spannung: 30 V DC oder weniger(Leck-Strom: 0,1 mA oder weniger) |
| Reset-Eingang | Reset durchgeführt wird, wenn eine Verbindung zu Häufig (-). Angelegte Spannung: 30 V DC oder weniger(Leck-Strom: 0,1 mA oder weniger) |
| Speicher die Eingabe ändern | Speicher ist angegeben, wenn eine Verbindung zu Häufig (-). Angelegte Spannung: 30 V DC oder weniger(Leck-Strom: 0,1 mA oder weniger) |
| - Anzeige : Power | Grüne LED (leuchtet beim einschalten) |
| Kennzeichen : Messkopf Einer Laser-Strahlung | Grüne LED (leuchtet während oder unmittelbar vor der laser-emission-sensor-Kopf) |
| Anzeige : Sensor head B-Laser-Strahlung | Grüne LED (leuchtet während oder unmittelbar vor der laser-emission sensor head B) |
| Anzeige : - Alarm 1 | Rote LED (leuchtet, wenn OUT1 nicht gemessen werden können, die durch Unzureichende Menge an Licht) |
| Anzeige : Alarm 2 | Rote LED (leuchtet, wenn OUT2 nicht gemessen werden können, die durch Unzureichende Menge an Licht) |
| Umwelt-Widerstand : Umgebungstemperatur | 0 bis +50 Grad +32 bis +122 Grad Fahrenheit (Keine kondensation oder Eisbildung erlaubt), Lagerung: -20 bis +70 ° C -4 bis +158 Grad Fahrenheit |
| Umwelt-Widerstand : Luftfeuchtigkeit | 35 bis 85 %RH |
| Umwelt-Widerstand : Vibration Widerstand | 10 bis 55 Hz Frequenz (Periode: 1 min.), 0,75 mm 0.030 in der amplitude in X -, Y-und Z-Richtung für 30 min. jeder |
| Umwelt-Widerstand : Schock-Widerstand | 196 m/s2 Beschleunigung (20 G ca.) in X -, Y-und Z-Richtung für je dreimal |
| Material | Gehäuse: Polycarbonat |
| Gewicht | 450 g ca. |
| Zubehör | CD-ROM: 1 pc. USB-Kabel (2 m 6.562 ft lang): 1 pc. Kurze Haltewinkel: 1 Stk. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: HLC2C - HL-C2C | HL-C2C | 3 Mbytes |
|
