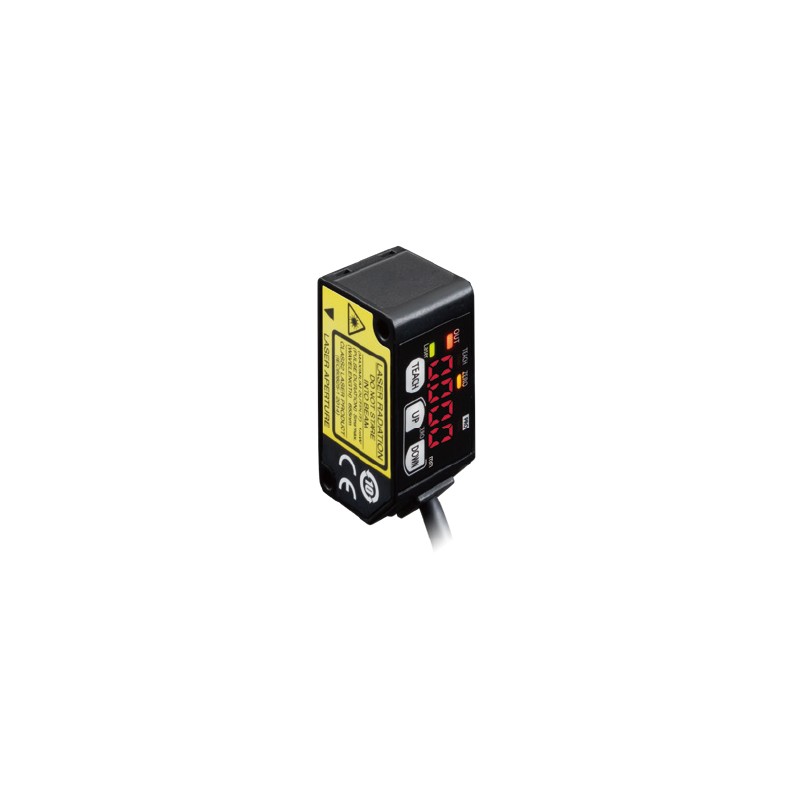

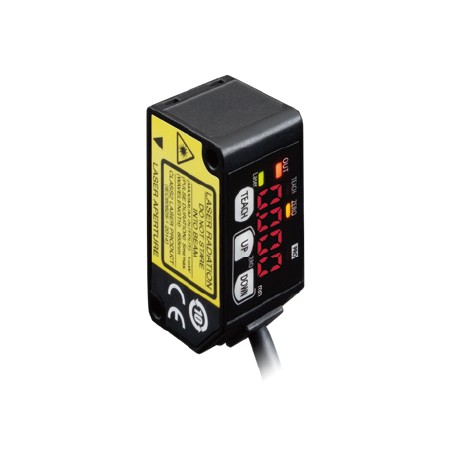

UHGC1400L3P HG-C1400L3-P PANASONIC Kompakte Laser-Verschiebungs-Sensor, 400mm+/-200mm, IO-Link, Kabel 2m
UHGC1400L3P
HG-C1400L3-P
PANASONIC
Kompakte Laser-Verschiebungs-Sensor, 400mm+/-200mm, IO-Link, Kabel 2m
Mikro-Wegmesslaser-Sensor, Messbereich 400 mm ± 200 mm, Wiederholgenauigkeit 300 μm. (von 200 bis 300 mm Abstand) und 800μm. (von 400 bis 600mm Abstand), Strahldurchmesser ca. 500μm., PNP-Digitalausgang, IO-Link-Schnittstelle, 2m Kabel
HG-C1400L3-P_CMOS Typ Mikro-Laser-Distanzsensor Typ Sensor_CMOS Typ Mikro-Laser-Distanzsensor HG-C1000L_Discrete Draht-Typ
Laser Sensors - Spot Type - AN - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produkt Anzahl | HG-C1400L3-P |
| Teilenummer | HG-C1400L3-P |
| Produkt | CMOS-Typ Micro Laser Distance Sensor |
| Details | Discrete wire type |
| Produkt-name | CMOS-Typ Micro Laser-Abstandssensor HG-C1000L |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | HG-C1400L3-P |
| Teilenummer | HG-C1400L3-P |
| Compliance und Zertifizierung | EMV-Richtlinie, RoHS-Richtlinie, FDA konform, UL/c-UL-Zertifizierung |
| Measurement center distance | 400 mm15.748 in |
| Messbereich | ±200 mm7.874 in |
| Wiederholbarkeit | 300 µm11.811 mil (Messabstand von 200 mm bis 400 mm7.874 zu 15.748 in) 800 µm31.496 mil (Messung der Distanz von 400 bis 600 mm15.748 zu 23.622 in) |
| Linearität | ±0.2 % F. S. (Messabstand von 200 mm bis 400 mm7.874 zu 15.748 in) ±0.3 % F. S. (Messung der Distanz von 400 bis 600 mm15.748 zu 23.622 in) |
| Temprerature Merkmale | 0.03%F. S./ ° C |
| Lichtquelle | Rote Halbleiter-laser Klasse 2 [IEC / JIS / GB / FDA (Anmerkung)] Max. Ausgang: 1 mW, emission peak-Wellenlänge: 655 nm0.026 mil (Hinweis:)Dieses Produkt entspricht 21 CFR 1040.10 und 1040.11 mit Laser Notice No. 50, dated June 24, 2007, ausgestellt von der FDA (Food and Drug Administration). |
| Strahl Durchmesser | ø500 µm19.685 milca. |
| Versorgungsspannung | 24 V DC ±10 % Restwelligkeit P-P 10 % |
| Stromaufnahme | 40 mA oder weniger (bei 24 V DC Versorgungsspannung) |
| Kommunikation Ausgang (C/Q) : IO-Link-Kommunikation | IO-Link-Spezifikation V1.1 |
| Kommunikation Ausgang (C/Q) : Baudrate | COM3 (230.4 kbit / s) |
| Kommunikation Ausgang (C/Q) : Prozess-Daten | 4 byte |
| Kommunikation Ausgang (C/Q) : Minimale Zykluszeit | 1,0 ms |
| Steuerungs-Ausgang | PNP open-collector transistor • Maximale source-Strom: 50 mA • Angelegte Spannung: 30 V DC oder weniger (Zwischen Kontroll-Ausgang, +V) • Restspannung: 1,5 V oder weniger (bei 50mA Quelle) • Durchsickern-Strom: 0,1 mA oder weniger |
| Control-output:Output-operation | Schaltbar entweder zwischen Light-ON oder Dark-ON |
| Control Ausgang:Kurzschluss-Schutz | Integriert (auto reset type) |
| Reaktionszeit | Umschaltbar zwischen 1,5 ms / 5 ms / 10 ms |
| Verschmutzungsgrad | Zwei |
| Betriebshöhe | 2.000 m6561.680 ftoder weniger |
| Schutz | IP67(IEC) |
| Umgebungstemperatur | -10 bis +45℃-14 113℉(Keine kondensation oder Eisbildung erlaubt), Lagerung: -20 bis +60℃-4 bis 140 ° f |
| Luftfeuchtigkeit | 35 bis 85 % RH, Lagerung: 35 bis 85 % RH |
| Umgebungs-Beleuchtungsstärke | Glühlampe: 3,000 ℓx oder weniger an der Licht-empfangenden Gesicht |
| Vibration Widerstand | 10 bis 55 Hz (Periode: 1 min.) Frequenz, 1,5 mm0,059 indoppelamplitude in X -, Y-und Z-Richtung für jeweils zwei Stunden |
| Schock-Widerstand | 500 m/sZweiBeschleunigung (50 G ca.) in X -, Y-und Z-Richtung je dreimal |
| Kabel | Discrete wire type: 0,2 mmZwei4-adriges PVC-Kabel, 2 m6.562 ftlange M12-Stecker Typ: 0,2 mmZwei4-adriges PVC-Kabel mit Stecker, 0,3 m0.984 ftlange |
| Kabel-Verlängerung | Eine Verlängerung auf bis zu insgesamt 20 m65.617 ftmöglich ist mit 0,3 mmZweioder noch mehr Kabel. |
| Material | Gehäuse: Aluminium-Druckguss, Frontabdeckung: Acryl |
| Gewicht | 30 g ca. (ohne Kabel), 80 g ca. (inklusive Kabel) |
| Bemerkung | (Hinweis):Versorgungsspannung: 24 V DC, Umgebungstemperatur: +20 ° C+68℉, Reaktionszeit: 10 ms, und der analoge Ausgangswert der Messung der Entfernung verwendet werden, für unbestimmte Messbedingungen. Das Thema ist weiß Keramik. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
