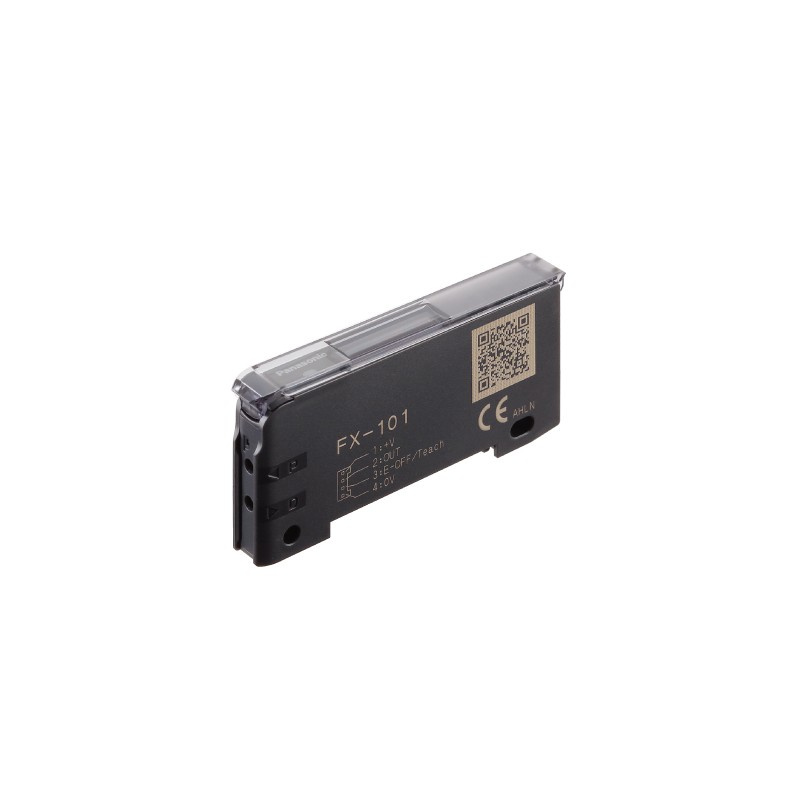

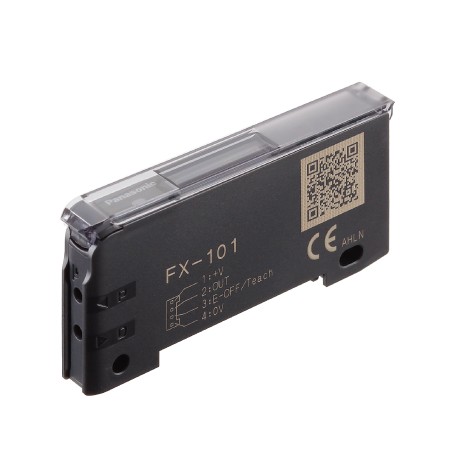

UFX101P FX101P FX-101P PANASONIC Faser-Verstärker, Standard-Typ -, PNP -, Anzeige -, Anschluss-Typ
UFX101P
FX101P
FX-101P
PANASONIC
Faser-Verstärker, Standard-Typ -, PNP -, Anzeige -, Anschluss-Typ
FX100 Verstärker F. Optisch, PNP-Ausgang, OHNE Kabel CN14AC2
Fiber - PANASONIC > FX100 preset fiber sensors - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Produktnummer | FX-101P |
| Teilenummer | FX-101P |
| Produkt | Digitaler Fasersensor |
| Details | Standard-Ausführung |
| Produktname | Digitaler Fasersensor FX-100 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | FX-101P |
| Teilenummer | FX-101P |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Versorgungsspannung | 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger |
| Stromverbrauch | Normalbetrieb: 720 mW oder weniger (Stromaufnahme 30 mA oder weniger bei 24 V Versorgungsspannung) ECO-Modus: 600 mW oder weniger (Stromaufnahme 25 mA oder weniger bei 24 V Versorgungsspannung) |
| Ausgabe | PNP-Open-Collector-Transistor - Maximaler Quellenstrom: 100 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und +V) - Restspannung: 1,5 V oder weniger (bei 100 mA Quellenstrom) |
| Ausgang:Ausgangsbetrieb | Wählbar entweder Light-ON oder Dark-ON im SET-Modus |
| Ausgang: Kurzschlussschutz | Verbunden |
| Externer Eingang | PNP-berührungsloser Eingang - Zustand des Signals Hoch: +4 V bis +V DC (Senkenstrom 0,5 bis 3 mA) Niedrig: 0 bis +0,6 V DC oder offen - Eingangsimpedanz: ca. 10 kOhm |
| Antwortzeit | Emissionsfrequenz 0: 250 μs oder weniger (Werkseinstellung) Emissionsfrequenz 1: 450 Mikrosekunden oder weniger Emissionsfrequenz 2: 500 μs oder weniger Emissionsfrequenz 3: 600 μs oder weniger |
| Einstellung der Empfindlichkeit | 2-Punkt-Teaching / Limit-Teaching / Vollautomatisches Teachen |
| Betriebsanzeige | Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist) |
| Digitale Anzeige | 4-stellige (grüne) + 4-stellige (rote) LCD-Anzeige |
| Funktion zur Feineinstellung der Empfindlichkeit | Verbunden |
| Timer-Funktion | EIN-/AUS-Verzögerungs-Timer, wahlweise wirksam oder unwirksam umschaltbar [Timer-Periode: 1 ms, 5 ms, 10 ms, 20 ms, 40 ms, 50 ms, 100 ms, 500 ms, 1.000 ms] |
| Funktion zur Einstellung der Emissionsmenge | 3-stufig + Auto-Einstellung (ab Produktion im Dezember 2007) |
| Interferenzschutzfunktion | Integrierte Methode zur Auswahl der Emissionsfrequenz (Funktionen bei Emissionsfrequenz 1, 2 oder 3) (Hinweis) Wenn Sie die Entstörungsschutzfunktion verwenden, stellen Sie die Emissionsfrequenzen für die Verstärker, die von der Entstörungsschutzfunktion abgedeckt werden sollen, auf unterschiedliche Frequenzwerte ein. Die Interferenzvermeidungsfunktion arbeitet jedoch nicht bei der Emissionsfrequenz 0 (Werkseinstellung). |
| Umgebungstemperatur | –10 bis +55 °C+14 bis +131°F (Wenn 4 bis 7 Geräte dicht nebeneinander montiert werden: –10 bis +50 °C+14 bis +122°F, wenn 8 bis 16 Geräte dicht beieinander montiert werden: –10 bis +45 °C+14 bis +113°F) (Taukondensation oder Vereisung ist nicht erlaubt), Lagerung: –20 bis +70 °C–4 bis +158°F |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse (Hinweis) Die in der obigen Tabelle angegebenen Werte für die Spannungsbeständigkeit und den Isolationswiderstand gelten nur für den Verstärker. |
| Isolationswiderstand | 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse (Hinweis) Die in der obigen Tabelle angegebenen Werte für die Spannungsbeständigkeit und den Isolationswiderstand gelten nur für den Verstärker. |
| Rüttelfestigkeit | 10 bis 150 Hz Frequenz, 0,75 mm0,030 Zolldoppelte Amplitude in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 98 m/s2 Beschleunigung (ca. 10 G) in X-, Y- und Z-Richtung jeweils fünfmal |
| Emittierendes Element (moduliert) | Rote LED (maximale Emissionswellenlänge: 643 nm)0,025 Mio.) |
| Material | Gehäuse: Polycarbonat Schlüsselschalter: Polycarbonat Fiber-Lock-Hebel: PBT |
| Verbindungsmethode | Verbinder (Hinweis) Das Kabel CN-14A-C2 ist nicht an die Modelle angeschlossen, die am Ende der Modellnummern kein ''-CC2'' haben. Stellen Sie sicher, dass Sie das optionale Kabel CN-14A(-R)-Cx oder den Anschluss CN-14A oder einen Steckverbinder der Firma J.S.T. Mfg., Ltd. (Kontakt: SPHD-001T-P0.5, Gehäuse: PAP-04V-S) verwenden. |
| Kabellänge | Gesamtlänge bis zu 100 m328.084 Fußist mit 0,3 mm möglich2oder mehrere, Kabel. |
| Gewicht | Nettogewicht: ca. 15 g Bruttogewicht: ca. 35 g |
| Zubehör | FC-FX-1 (Schutzabdeckung): 1 Stk. (Hinweis) Die Schutzhülle FC-FX-1 wurde ab Juli 2011 aus der Produktion angebracht. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: FX101P - FX101P | FX-101P | 4 Mbytes |
|
