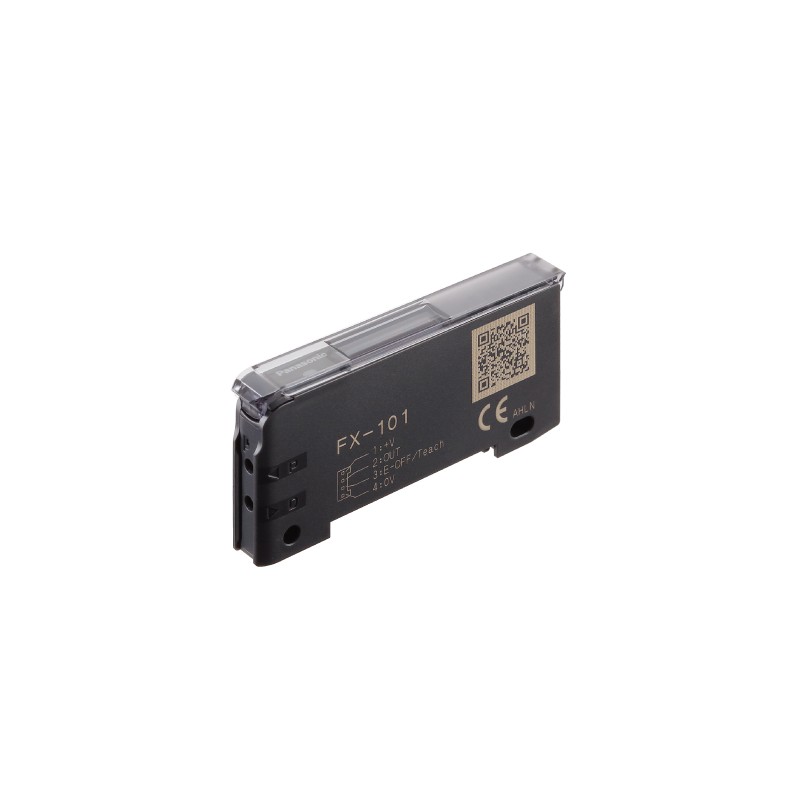

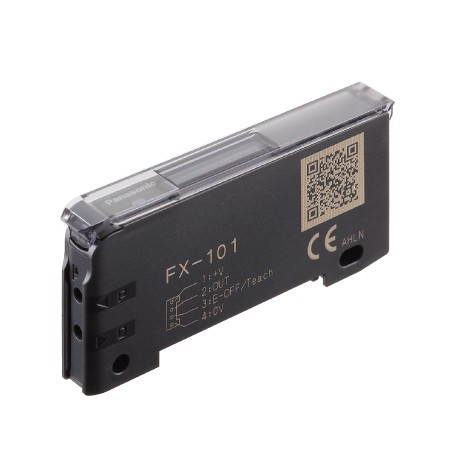

UFX101CC2 FX101CC2 FX-101-CC2 PANASONIC Faser-Verstärker, Standard-Typ -, NPN -, Anzeige -, Anschluss-Typ, 2.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UFX101CC2 FX101CC2 FX-101-CC2 PANASONIC Faser-Verstärker, Standard-Typ -, NPN -, Anzeige -, Anschluss-Typ, 2..

UFX101CC2

FX101CC2

FX-101-CC2

PANASONIC

Faser-Verstärker, Standard-Typ -, NPN -, Anzeige -, Anschluss-Typ, 2m Kabel

FX100 Verstärker F. Optisch, NPN-Ausgang, inklusive Kabel CN14AC2

Mehr Infos


Fiber - PANASONIC > FX100 preset fiber sensors - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

Gesamtpreis: $155.70
Stückpreis: $155.70
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Produktnummer FX-101-CC2
Teilenummer FX-101-CC2
Produkt Digitaler Fasersensor
Details Standardausführung [Kabelsatz]
Produktname Digitaler Fasersensor FX-100

Artikel Leistungsbeschreibung
Produktnummer FX-101-CC2
Teilenummer FX-101-CC2
Einhaltung der CE-Kennzeichnungsrichtlinie EMV-Richtlinie, RoHS-Richtlinie
Versorgungsspannung 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger
Stromverbrauch Normalbetrieb: 720 mW oder weniger (Stromaufnahme 30 mA oder weniger bei 24 V Versorgungsspannung)
ECO-Modus: 600 mW oder weniger (Stromaufnahme 25 mA oder weniger bei 24 V Versorgungsspannung)
Ausgabe NPN-Open-Collector-Transistor
- Maximaler Senkenstrom: 100 mA
- Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V)
- Restspannung: 1,5 V oder weniger (bei 100 mA Senkenstrom)
Ausgang:Ausgangsbetrieb Wählbar entweder Light-ON oder Dark-ON im SET-Modus
Ausgang: Kurzschlussschutz Verbunden
Externer Eingang NPN-berührungsloser Eingang
- Zustand des Signals
Hoch: +8 V bis +V DC oder offen
Niedrig: 0 bis +2 V DC (Quellstrom 0,5 mA oder weniger)
- Eingangsimpedanz: ca. 10 kOhm
Antwortzeit Emissionsfrequenz 0: 250 μs oder weniger (Werkseinstellung)
Emissionsfrequenz 1: 450 Mikrosekunden oder weniger
Emissionsfrequenz 2: 500 μs oder weniger
Emissionsfrequenz 3: 600 μs oder weniger
Einstellung der Empfindlichkeit 2-Punkt-Teaching / Limit-Teaching / Vollautomatisches Teachen
Betriebsanzeige Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist)
Digitale Anzeige 4-stellige (grüne) + 4-stellige (rote) LCD-Anzeige
Funktion zur Feineinstellung der Empfindlichkeit Verbunden
Timer-Funktion EIN-/AUS-Verzögerungs-Timer, wahlweise wirksam oder unwirksam umschaltbar
[Timer-Periode: 1 ms, 5 ms, 10 ms, 20 ms, 40 ms, 50 ms, 100 ms, 500 ms, 1.000 ms]
Funktion zur Einstellung der Emissionsmenge 3-stufig + Auto-Einstellung (ab Produktion im Dezember 2007)
Interferenzschutzfunktion Integrierte Methode zur Auswahl der Emissionsfrequenz (Funktionen bei Emissionsfrequenz 1, 2 oder 3)
(Hinweis) Wenn Sie die Entstörungsschutzfunktion verwenden, stellen Sie die Emissionsfrequenzen für die Verstärker, die von der Entstörungsschutzfunktion abgedeckt werden sollen, auf unterschiedliche Frequenzwerte ein.
Die Interferenzvermeidungsfunktion arbeitet jedoch nicht bei der Emissionsfrequenz 0 (Werkseinstellung).
Umgebungstemperatur –10 bis +55 °C+14 bis +131°F
(Wenn 4 bis 7 Geräte dicht nebeneinander montiert werden: –10 bis +50 °C+14 bis +122°F, wenn 8 bis 16 Geräte dicht beieinander montiert werden: –10 bis +45 °C+14 bis +113°F) (Taukondensation oder Vereisung ist nicht erlaubt),
Lagerung: –20 bis +70 °C–4 bis +158°F
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Beleuchtungsstärke bei Umgebungstemperatur Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche
Spannungsbeständigkeit 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
(Hinweis) Die in der obigen Tabelle angegebenen Werte für die Spannungsbeständigkeit und den Isolationswiderstand gelten nur für den Verstärker.
Isolationswiderstand 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
(Hinweis) Die in der obigen Tabelle angegebenen Werte für die Spannungsbeständigkeit und den Isolationswiderstand gelten nur für den Verstärker.
Rüttelfestigkeit 10 bis 150 Hz Frequenz, 0,75 mm0,030 Zolldoppelte Amplitude in X-, Y- und Z-Richtung für jeweils zwei Stunden
Stoßfestigkeit 98 m/s2 Beschleunigung (ca. 10 G) in X-, Y- und Z-Richtung jeweils fünfmal
Emittierendes Element (moduliert) Rote LED (maximale Emissionswellenlänge: 643 nm)0,025 Mio.)
Material Gehäuse: Polycarbonat
Schlüsselschalter: Polycarbonat
Fiber-Lock-Hebel: PBT
Verbindungsmethode Verbinder
(Hinweis) Das Kabel CN-14A-C2 ist nicht an die Modelle angeschlossen, die am Ende der Modellnummern kein ''-CC2'' haben. Stellen Sie sicher, dass Sie das optionale Kabel CN-14A(-R)-Cx oder den Anschluss CN-14A oder einen Steckverbinder der Firma J.S.T. Mfg., Ltd. (Kontakt: SPHD-001T-P0.5, Gehäuse: PAP-04V-S) verwenden.
Kabellänge Gesamtlänge bis zu 100 m328.084 Fußist mit 0,3 mm möglich2oder mehrere, Kabel.
Gewicht Nettogewicht: ca. 15 g
Bruttogewicht: ca. 75 g
Zubehör FC-FX-1 (Schutzabdeckung): 1 Stk. (Hinweis)
CN-14A-C2 (Stecker angeschlossenes Kabel, 2 m6.562 Fußlang): 1 Stk.
(Hinweis) Die Schutzhülle FC-FX-1 wurde ab Juli 2011 aus der Produktion angebracht.
