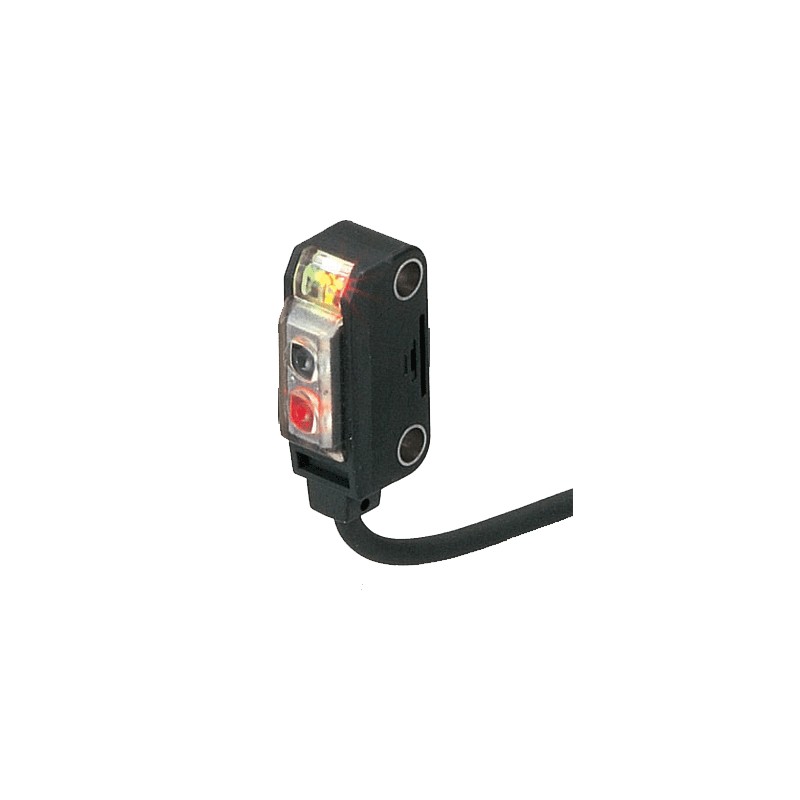

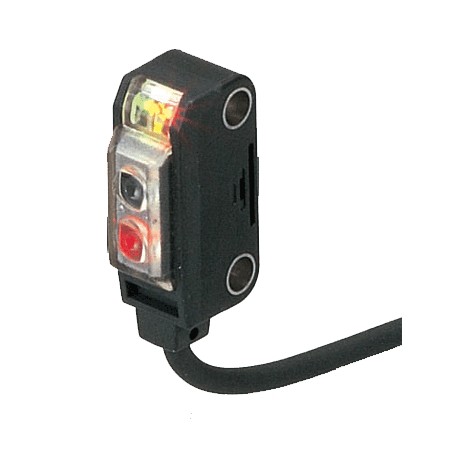

UEX29A EX29A EX-29A PANASONIC UZB641,retroreflektierend Typ, 200mm, Hell-ein, NPN, Kabel 2m
UEX29A
EX29A
EX-29A
PANASONIC
UZB641,retroreflektierend Typ, 200mm, Hell-ein, NPN, Kabel 2m
Ultrakompakte Lichtschranke, Spiegelreflexion, Seitenerkennung, 200 mm, NPN, Lichtbetrieb, 12-24 VDC
Miniature Photoelectric Sensors - PANASONIC > EX20 High performance ultra-slim type photoelectric sensor - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produktnummer | EX-29A |
| Teilenummer | EX-29A |
| Produkt | Ultrakompakte Lichtschranke |
| Details | Retroreflektierend[Seitliche Abtastung] |
| Produktname | Ultrakompakte Lichtschranke EX-20 Ver.2 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | EX-29A |
| Teilenummer | EX-29A |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Erfassungsbereich | 30 bis 200 mm 1.181 bis 7.874 in (Hinweis) Der Schaltabstand und das Messobjekt der Reflexlichtschranke sind für den Reflektor RF-200 spezifiziert. Des Weiteren ist der Schaltabstand der mögliche Einstellbereich für den Reflektor. Der Sensor kann ein Objekt in einer Entfernung von weniger als 30 mm 1.181 erkennen. Wenn der Reflektor jedoch in einem Abstand von 100 mm 3,937 Zoll oder weniger angebracht ist, sollte das Messobjekt undurchsichtig sein. |
| Erfassendes Objekt | Ø 15 mm Ø 0,591 Zoll oder mehr undurchsichtiges oder durchscheinendes Objekt (Hinweis) Der Schaltabstand und das Messobjekt der Reflexlichtschranke sind für den Reflektor RF-200 spezifiziert. Des Weiteren ist der Schaltabstand der mögliche Einstellbereich für den Reflektor. Der Sensor kann ein Objekt in einer Entfernung von weniger als 30 mm 1.181 erkennen. Wenn der Reflektor jedoch in einem Abstand von 100 mm 3,937 Zoll oder weniger angebracht ist, sollte das Messobjekt undurchsichtig sein. (Hinweis) Stellen Sie sicher, dass Sie die Erkennung vor der Verwendung mit einem tatsächlichen Sensor bestätigen. |
| Hysterese | - |
| Wiederholbarkeit (senkrecht zur Erfassungsachse) | 0,5 mm 0,020 Zoll oder weniger |
| Versorgungsspannung | 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger |
| Stromaufnahme | 13 mA oder weniger |
| Ausgabe | NPN-Open-Collector-Transistor - Maximaler Senkenstrom: 50 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V) - Restspannung: 2 V oder weniger (bei 50 mA Senkenstrom), 1 V oder weniger (bei 16 mA Senkenstrom) |
| Ausgabe:Auslastungskategorie | DC-12 oder DC-13 |
| Ausgang: Kurzschlussschutz | Verbunden |
| Antwortzeit | 0,5 ms oder weniger |
| Betriebsanzeige | Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist) |
| Stabilitäts-Indikator | Grüne LED (leuchtet bei stabilem Lichtempfang oder stabilem Dunkelzustand) |
| Einsteller der Empfindlichkeit | Stufenloser Versteller |
| Schalter für die Betriebsart | - |
| Schutz | SCHUTZART 67 (IEC) |
| Umgebungstemperatur | -25 bis +55 Grad -13 bis +131 Grad Fahrenheit (keine Taukondensation oder Vereisung erlaubt), Lagerung: -30 bis +70 Grad -22 bis +158 Grad Fahrenheit |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Isolationswiderstand | 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Rüttelfestigkeit | 10 bis 500 Hz Frequenz, 3 mm0,118 Zolldoppelte Amplitude (max. 20 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal |
| Emittierendes Element | Rote LED (moduliert) |
| Emittierendes Element: Maximale Emissionswellenlänge | 680 nm 0,027 mil |
| Material | Gehäuse: Polyethylenterephthalat Linse: Polyalylat |
| Kabel | 0,1 mm2 3-adriges Cabtire-Kabel, 2 m 6.562 ft lang |
| Kabelverlängerung | Eine Verlängerung bis zu einer Gesamtlänge von 50 m 164.042 ft ist mit 0,3 mm2 oder mehr Kabel möglich. |
| Gewicht | Nettogewicht: ca. 20 g Bruttogewicht: ca. 45 g |
| Zubehör | RF-200 (Reflektor): 1 Stück Einstellschraubendreher: 1 Stück |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: EX29A - EX29A | EX-29A | 808 Kbytes |
|
