PANASONICMiniature Photoelectric Sensors - PANASONICEX20 HIGH PERFORMANCE ULTRA-SLIM TYPE PHOTOELECTRIC SENSOR - PANASONICUEX26A EX26A EX-26A PANASONIC UZB671, Diffus reflektierende Art, 14mm, Light-ON NPN, Kabel 2m

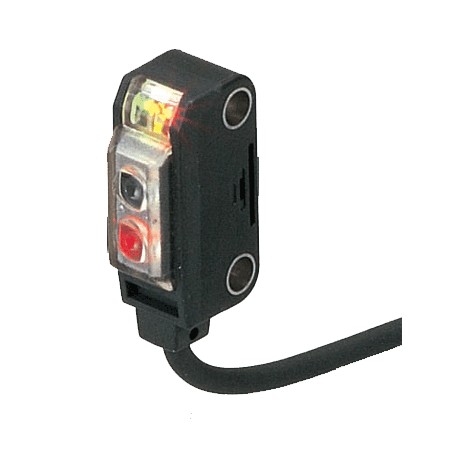

PANASONIC UEX26A EX26A EX-26A - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UEX26A EX26A EX-26A PANASONIC UZB671, Diffus reflektierende Art, 14mm, Light-ON NPN, Kabel 2m

Artikel-Nr.: UEX26A

Code: EX26A

Katalog-Zahl: EX-26A

Hersteller: PANASONIC

Beschreibung:

UZB671, Diffus reflektierende Art, 14mm, Light-ON NPN, Kabel 2m
Ultrakompakte Lichtschranke, direkte Reflexion, Seitenerkennung, 14 mm, NPN, Lichtbetrieb, 12-24 VDC

Kategorien:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > EX20 High performance ultra-slim type photoelectric sensor - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 106,31 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Produktnummer EX-26A
Teilenummer EX-26A
Produkt Ultrakompakte Lichtschranke
Details Konvergent reflektierend (Typ mit kleinem Punktstrahl)[Seitliche Abtastung]
Produktname Ultrakompakte Lichtschranke EX-20 Ver.2

Artikel Leistungsbeschreibung
Produktnummer EX-26A
Teilenummer EX-26A
Einhaltung der CE-Kennzeichnungsrichtlinie EMV-Richtlinie, RoHS-Richtlinie
Erfassungsbereich 6 bis 14 mm 0,236 bis 0,551 Zoll (Konv. Spitze: 10 mm 0,394 Zoll) mit weißem, nicht glänzendem Papier (50 x 50 mm 1,969 x 1,969 Zoll), Punktdurchmesser Ø 1 mm Ø 0,039 Zoll mit Einstellabstand 10 mm 0,394 Zoll
Erfassendes Objekt Min. Ø 0,1 mm Ø 0,004 Zoll Kupferdraht (Einstellabstand: 10 mm 0,394 Zoll)
Hysterese 15 % oder weniger des Arbeitsabstands [50 x 50 mm 1,969 x 1,969 Zoll bei weißem, nicht glänzendem Papier]
Wiederholbarkeit (senkrecht zur Erfassungsachse) 0,05 mm 0,002 Zoll oder weniger (Einstellabstand: 10 mm 0,394 Zoll)
Versorgungsspannung 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger
Stromaufnahme 13 mA oder weniger
Ausgabe NPN-Open-Collector-Transistor
- Maximaler Senkenstrom: 50 mA
- Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V)
- Restspannung: 2 V oder weniger (bei 50 mA Senkenstrom), 1 V oder weniger (bei 16 mA Senkenstrom)
Ausgabe:Auslastungskategorie DC-12 oder DC-13
Ausgang: Kurzschlussschutz Verbunden
Antwortzeit 0,5 ms oder weniger
Betriebsanzeige Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist)
Stabilitäts-Indikator Grüne LED (leuchtet bei stabilem Lichtempfang oder stabilem Dunkelzustand)
Einsteller der Empfindlichkeit Stufenloser Versteller
Schalter für die Betriebsart -
Schutz SCHUTZART 67 (IEC)
Umgebungstemperatur -25 bis +55 Grad -13 bis +131 Grad Fahrenheit (keine Taukondensation oder Vereisung erlaubt), Lagerung: -30 bis +70 Grad -22 bis +158 Grad Fahrenheit
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Beleuchtungsstärke bei Umgebungstemperatur Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche
Spannungsbeständigkeit 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
Isolationswiderstand 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
Rüttelfestigkeit 10 bis 500 Hz Frequenz, 3 mm0,118 Zolldoppelte Amplitude (max. 20 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden
Stoßfestigkeit 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal
Emittierendes Element Rote LED (moduliert)
Emittierendes Element: Maximale Emissionswellenlänge 650 nm 0,026 mil
Material Gehäuse: Polyethylenterephthalat
Linse: Polyalylat
Kabel 0,1 mm2 3-adriges Cabtire-Kabel, 2 m 6.562 ft lang
Kabelverlängerung Eine Verlängerung bis zu einer Gesamtlänge von 50 m 164.042 ft ist mit 0,3 mm2 oder mehr Kabel möglich.
Gewicht Nettogewicht: ca. 20 g
Bruttogewicht: ca. 45 g
Zubehör Einstellschraubendreher: 1 Stk.
