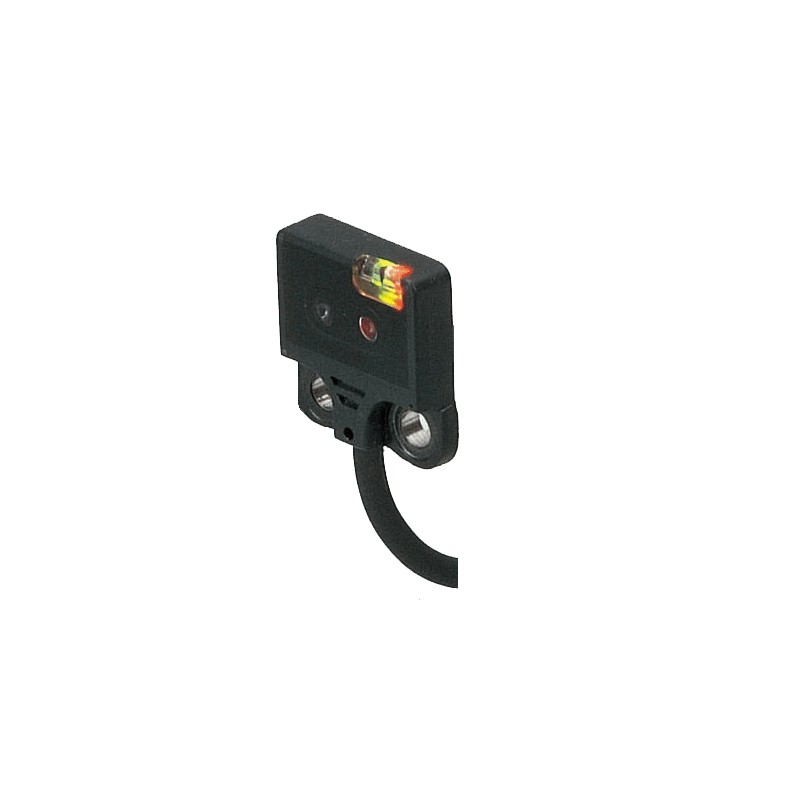

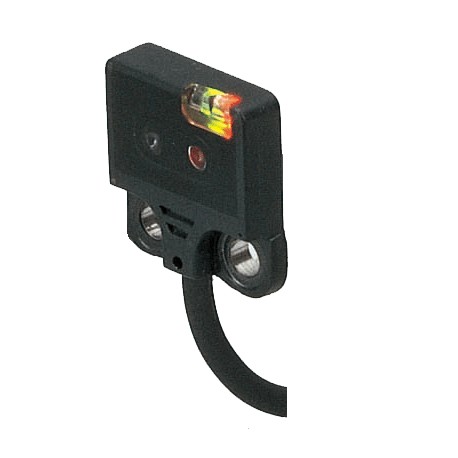

UEX24A EX24A EX-24A PANASONIC UZB561, Diffus reflektierenden Typ, 25mm, Light-ON NPN, Kabel 2m
UEX24A
EX24A
EX-24A
PANASONIC
UZB561, Diffus reflektierenden Typ, 25mm, Light-ON NPN, Kabel 2m
Ultrakompakte Lichtschranke, direkte Reflexion, Fronterkennung, 25 mm, NPN, Lichtbetrieb, 12-24 VDC
Miniature Photoelectric Sensors - PANASONIC > EX20 High performance ultra-slim type photoelectric sensor - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produktnummer | EX-24A |
| Teilenummer | EX-24A |
| Produkt | Ultrakompakte Lichtschranke |
| Details | Konvergent reflektierend (Typ mit diffusem Strahl)[Frontabtastung] |
| Produktname | Ultrakompakte Lichtschranke EX-20 Ver.2 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | EX-24A |
| Teilenummer | EX-24A |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Erfassungsbereich | 2 bis 25 mm 0,079 bis 0,984 Zoll (Konv. Spitze: 10 mm 0,394 Zoll) mit weißem, nicht glänzendem Papier (50 x 50 mm) (1,969 x 1,969 Zoll) |
| Erfassendes Objekt | Min. Ø 0,1 mm Ø 0,004 Zoll Kupferdraht (Einstellabstand: 10 mm 0,394 Zoll) |
| Hysterese | 15 % oder weniger des Arbeitsabstands [50 x 50 mm 1,969 x 1,969 Zoll bei weißem, nicht glänzendem Papier] |
| Wiederholbarkeit (senkrecht zur Erfassungsachse) | 0,1 mm 0,004 Zoll oder weniger (Einstellabstand: 10 mm 0,394 Zoll) |
| Versorgungsspannung | 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger |
| Stromaufnahme | 13 mA oder weniger |
| Ausgabe | NPN-Open-Collector-Transistor - Maximaler Senkenstrom: 50 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V) - Restspannung: 2 V oder weniger (bei 50 mA Senkenstrom), 1 V oder weniger (bei 16 mA Senkenstrom) |
| Ausgabe:Auslastungskategorie | DC-12 oder DC-13 |
| Ausgang: Kurzschlussschutz | Verbunden |
| Antwortzeit | 0,5 ms oder weniger |
| Betriebsanzeige | Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist) |
| Stabilitäts-Indikator | Grüne LED (leuchtet bei stabilem Lichtempfang oder stabilem Dunkelzustand) |
| Einsteller der Empfindlichkeit | - |
| Schalter für die Betriebsart | - |
| Schutz | SCHUTZART 67 (IEC) |
| Umgebungstemperatur | -25 bis +55 Grad -13 bis +131 Grad Fahrenheit (keine Taukondensation oder Vereisung erlaubt), Lagerung: -30 bis +70 Grad -22 bis +158 Grad Fahrenheit |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Isolationswiderstand | 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Rüttelfestigkeit | 10 bis 500 Hz Frequenz, 3 mm0,118 Zolldoppelte Amplitude (max. 20 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal |
| Emittierendes Element | Rote LED (moduliert) |
| Emittierendes Element: Maximale Emissionswellenlänge | 680 nm 0,027 mil |
| Material | Gehäuse: Polyethylenterephthalat Linse: Polyalylat |
| Kabel | 0,1 mm2 3-adriges Cabtire-Kabel, 2 m 6.562 ft lang |
| Kabelverlängerung | Eine Verlängerung bis zu einer Gesamtlänge von 50 m 164.042 ft ist mit 0,3 mm2 oder mehr Kabel möglich. |
| Gewicht | Nettogewicht: ca. 20 g Bruttogewicht: ca. 45 g |
| Zubehör | - |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: EX24A - EX24A | EX-24A | 413 Kbytes |
|
