PANASONICMiniature Photoelectric Sensors - PANASONICEX20 HIGH PERFORMANCE ULTRA-SLIM TYPE PHOTOELECTRIC SENSOR - PANASONICUEX22A EX22A EX-22A PANASONIC UZB631, Diffus reflektierenden Typ, 160 mm, Light-On NPN, Kabel 2m

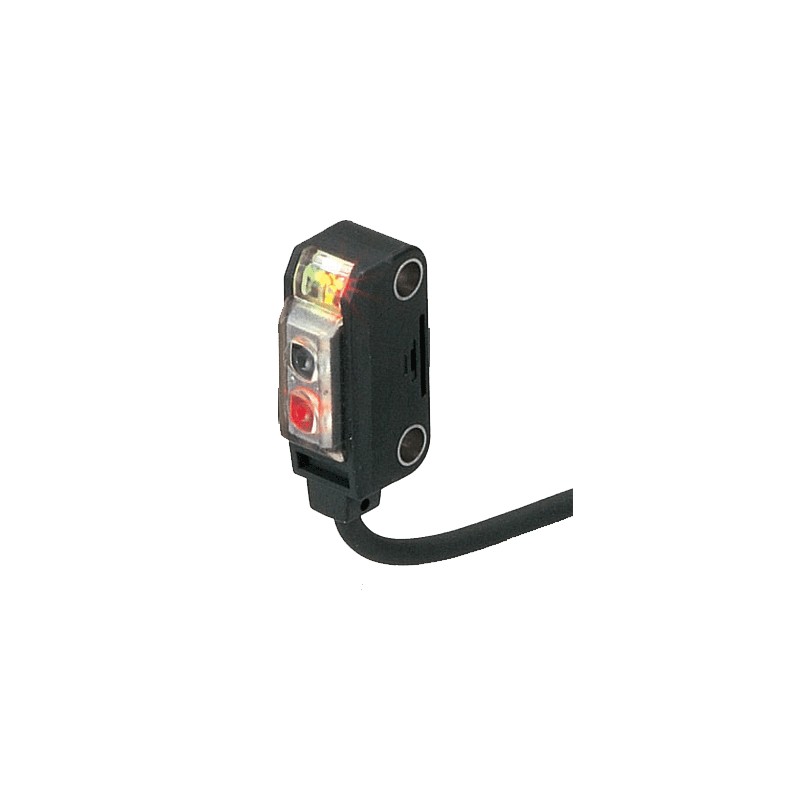

PANASONIC UEX22A EX22A EX-22A - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

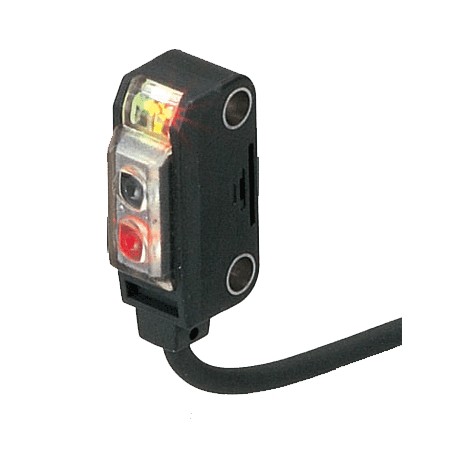

UEX22A EX22A EX-22A PANASONIC UZB631, Diffus reflektierenden Typ, 160 mm, Light-On NPN, Kabel 2m

Artikel-Nr.: UEX22A

Code: EX22A

Katalog-Zahl: EX-22A

Hersteller: PANASONIC

Beschreibung:

UZB631, Diffus reflektierenden Typ, 160 mm, Light-On NPN, Kabel 2m
Ultrakompakte Lichtschranke, direkte Reflexion, Seitenerkennung, 160 mm, NPN, Lichtbetrieb, 12-24 VDC

Kategorien:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > EX20 High performance ultra-slim type photoelectric sensor - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 96,75 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Produktnummer EX-22A
Teilenummer EX-22A
Produkt Ultrakompakte Lichtschranke
Details Diffus reflektierend [Seitliche Abtastung]
Produktname Ultrakompakte Lichtschranke EX-20 Ver.2

Artikel Leistungsbeschreibung
Produktnummer EX-22A
Teilenummer EX-22A
Einhaltung der CE-Kennzeichnungsrichtlinie EMV-Richtlinie, RoHS-Richtlinie
Erfassungsbereich 5 bis 160 mm 0,197 bis 6,299 Zoll (Hinweis) mit weißem, nicht glänzendem Papier (200 x 200 mm) (7,874 x 7,874 Zoll)
(Hinweis) Wenn Sie dieses Produkt mit einem Schaltabstand von 50 mm 1.969 Zoll oder weniger verwenden, achten Sie darauf, dass der Empfindlichkeitseinstellbereich extrem eng wird.
Erfassendes Objekt Undurchsichtiges, durchscheinendes oder transparentes Objekt
(Hinweis) Stellen Sie sicher, dass Sie die Erkennung vor der Verwendung mit einem tatsächlichen Sensor bestätigen.
Hysterese 15 % oder weniger des Arbeitsabstands [200 x 200 mm 7,874 x 7,874 Zoll mit weißem, nicht glänzendem Papier]
Wiederholbarkeit (senkrecht zur Erfassungsachse) 0,3 mm 0,012 Zoll oder weniger
Versorgungsspannung 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger
Stromaufnahme 13 mA oder weniger
Ausgabe NPN-Open-Collector-Transistor
- Maximaler Senkenstrom: 50 mA
- Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V)
- Restspannung: 2 V oder weniger (bei 50 mA Senkenstrom), 1 V oder weniger (bei 16 mA Senkenstrom)
Ausgabe:Auslastungskategorie DC-12 oder DC-13
Ausgang: Kurzschlussschutz Verbunden
Antwortzeit 0,5 ms oder weniger
Betriebsanzeige Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist)
Stabilitäts-Indikator Grüne LED (leuchtet bei stabilem Lichtempfang oder stabilem Dunkelzustand)
Einsteller der Empfindlichkeit Stufenloser Versteller
Schalter für die Betriebsart -
Schutz SCHUTZART 67 (IEC)
Umgebungstemperatur -25 bis +55 Grad -13 bis +131 Grad Fahrenheit (keine Taukondensation oder Vereisung erlaubt), Lagerung: -30 bis +70 Grad -22 bis +158 Grad Fahrenheit
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Beleuchtungsstärke bei Umgebungstemperatur Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche
Spannungsbeständigkeit 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
Isolationswiderstand 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
Rüttelfestigkeit 10 bis 500 Hz Frequenz, 3 mm0,118 Zolldoppelte Amplitude (max. 20 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden
Stoßfestigkeit 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal
Emittierendes Element Rote LED (moduliert)
Emittierendes Element: Maximale Emissionswellenlänge 680 nm 0,027 mil
Material Gehäuse: Polyethylenterephthalat
Linse: Polyalylat
Kabel 0,1 mm2 3-adriges Cabtire-Kabel, 2 m 6.562 ft lang
Kabelverlängerung Eine Verlängerung bis zu einer Gesamtlänge von 50 m 164.042 ft ist mit 0,3 mm2 oder mehr Kabel möglich.
Gewicht Nettogewicht: ca. 20 g
Bruttogewicht: ca. 45 g
Zubehör Einstellschraubendreher: 1 Stück
