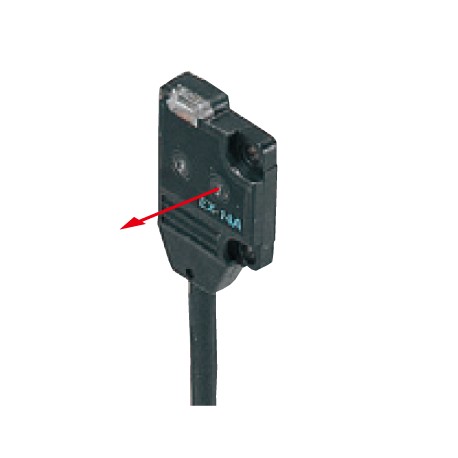

UEX14APN EX14APN EX-14A-PN PANASONIC UZB16015, diffus reflektierenden Typ, 25mm, Light-ON PNP, Kabel 2m
UEX14APN
EX14APN
EX-14A-PN
PANASONIC
UZB16015, diffus reflektierenden Typ, 25mm, Light-ON PNP, Kabel 2m
Ultraminiatur-Lichtschranke, diffuse Reflexion, Fronterkennung, Reichweite 2 bis 25 mm, Lichtbetrieb, PNP, Kabel 2m, Abmessungen 13 x 16 x 3,5 mm.
Miniature Photoelectric Sensors - PANASONIC > EX10 Ultra-slim type photoelectric sensor - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Produktnummer | EX-14A-PN |
| Teilenummer | EX-14A-PN |
| Produkt | Ultraflacher optoelektronischer Sensor |
| Details | Konvergent reflektierend (Typ mit diffusem Strahl) [Frontabtastung] |
| Produktname | Ultraflache Lichtschranke EX-10 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | EX-14A-PN |
| Teilenummer | EX-14A-PN |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Erfassungsbereich | 2 bis 25 mm 0,079 bis0,984 Zoll(Konv. Punkt: 10 mm 0.394 in) (Hinweis) Der Schaltabstand und die Hysterese sind für weißes, nicht glänzendes Papier (50 × 50 mm, 1.969 ×1.969 Zoll) als Objekt verwenden. |
| Min. Sensorobjekt | ø0,1 mmø0,004 ZollKupferdraht (Objekt mit vollständiger Strahlunterbrechung) (Einstellabstand: 10 mm0,394 Zoll) |
| Hysterese | 15 % oder weniger des Schaltabstands (Hinweis) Der Schaltabstand und die Hysterese werden für weißes, nicht glänzendes Papier (50 × 50 mm, 1.969 × 1.969 in) als Objekt angegeben. |
| Wiederholbarkeit (senkrecht zur Erfassungsachse) | 0,1 mm0,004 Zolloder weniger |
| Versorgungsspannung | 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger |
| Stromaufnahme | 13 mA oder weniger |
| Ausgabe | PNP-Open-Collector-Transistor - Maximaler Quellenstrom: 50 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und +V) - Restspannung: 2 V oder weniger (bei 50 mA Quellenstrom), 1 V oder weniger (bei 16 mA Quellenstrom) |
| Ausgabe:Auslastungskategorie | DC-12 oder DC-13 |
| Ausgang: Kurzschlussschutz | Verbunden |
| Antwortzeit | 0,5 ms oder weniger |
| Betriebsanzeige | Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist) |
| Anzeige des Aufprallstrahls | - |
| Stabilitäts-Indikator | Grüne LED (leuchtet bei stabilem Lichtempfang oder stabilem Dunkelzustand) |
| Verschmutzungsgrad | 3 (Industrielles Umfeld) |
| Schutz | SCHUTZART 67 (IEC) |
| Umgebungstemperatur | -25 bis +55 °C -13 bis +131 °F (keine Taukondensation oder Vereisung erlaubt), Lagerung: -30 bis +70 °C -22 bis +158 °F |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Isolationswiderstand | 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Rüttelfestigkeit | 10 bis 500 Hz Frequenz, 3 mm0,118 Zolldoppelte Amplitude (max. 20 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal |
| Emittierendes Element | Rote LED (maximale Emissionswellenlänge: 680 nm)0,027 Mio., moduliert) |
| Material | Gehäuse: Polyethylenterephthalat Linse: Polyalylat |
| Kabel | 0,1 mm23-adrige (Emitter: 2-adrig) cabtire-Leitung, 2 m6.562 Fußlang |
| Kabelverlängerung | Ausdehnung bis insgesamt 50 m164.042 ftist mit 0,3 mm möglich2oder mehrere, Kabel. |
| Gewicht | Nettogewicht: ca. 20 g Bruttogewicht: ca. 40 g |
| Zubehör | Befestigungsschrauben: 1 Satz |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: EX14APN - EX14APN | EX-14A-PN | 413 Kbytes |
|
