PANASONICMiniature Photoelectric Sensors - PANASONICEX10 ULTRA-SLIM TYPE PHOTOELECTRIC SENSOR - PANASONICUEX14A EX14A EX-14A PANASONIC UZB1601, diffus reflektierenden Typ, 25mm, Light-ON NPN, Kabel 2m

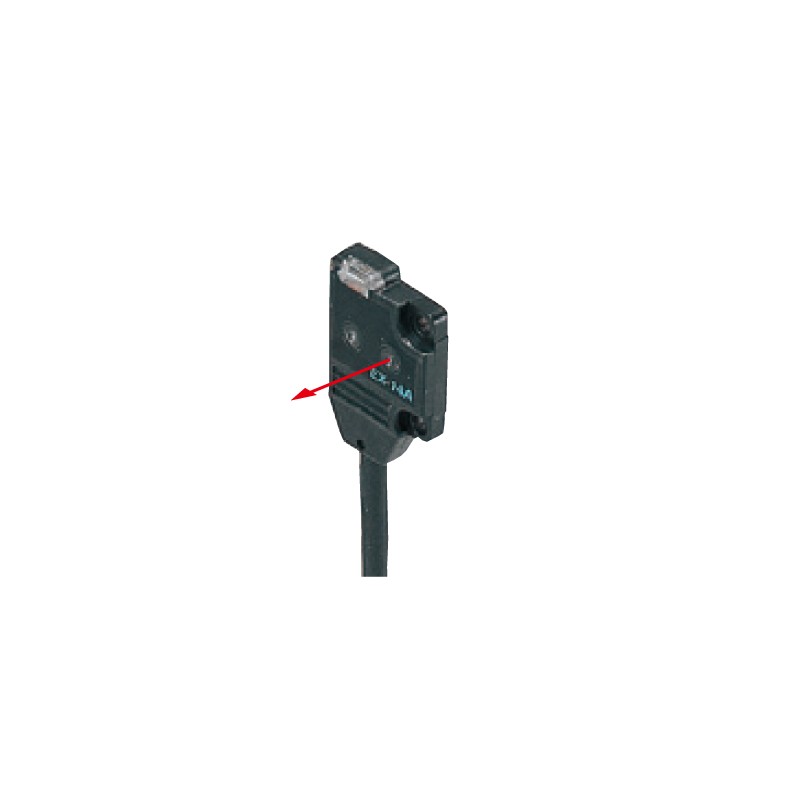

PANASONIC UEX14A EX14A EX-14A - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

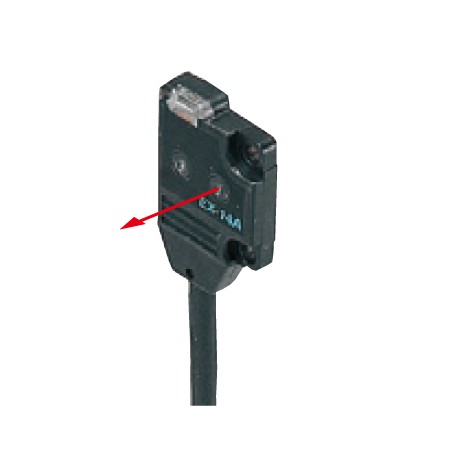

UEX14A EX14A EX-14A PANASONIC UZB1601, diffus reflektierenden Typ, 25mm, Light-ON NPN, Kabel 2m

Artikel-Nr.: UEX14A

Code: EX14A

Katalog-Zahl: EX-14A

Hersteller: PANASONIC

Beschreibung:

UZB1601, diffus reflektierenden Typ, 25mm, Light-ON NPN, Kabel 2m
Ultraminiatur-Lichtschranke, diffuse Reflexion, Frontdetektion, Messbereich 2 bis 25 mm, Lichtbetrieb, NPN, Kabel 2m, Abmessungen 13 x 16 x 3,5 mm.

Kategorien:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > EX10 Ultra-slim type photoelectric sensor - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 85,77 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktnummer EX-14A
Teilenummer EX-14A
Produkt Ultraflacher optoelektronischer Sensor
Details Konvergent reflektierend (Typ mit diffusem Strahl) [Frontabtastung]
Produktname Ultraflache Lichtschranke EX-10

Artikel Leistungsbeschreibung
Produktnummer EX-14A
Teilenummer EX-14A
Einhaltung der CE-Kennzeichnungsrichtlinie EMV-Richtlinie, RoHS-Richtlinie
Erfassungsbereich 2 bis 25 mm 0,079 bis0,984 Zoll(Konv. Punkt: 10 mm 0.394 in)
(Hinweis) Der Schaltabstand und die Hysterese sind für weißes, nicht glänzendes Papier (50 × 50 mm, 1.969 ×1.969 Zoll) als Objekt verwenden.
Min. Sensorobjekt ø0,1 mmø0,004 ZollKupferdraht (Objekt mit vollständiger Strahlunterbrechung) (Einstellabstand: 10 mm0,394 Zoll)
Hysterese 15 % oder weniger des Schaltabstands
(Hinweis) Der Schaltabstand und die Hysterese werden für weißes, nicht glänzendes Papier (50 × 50 mm, 1.969 × 1.969 in) als Objekt angegeben.
Wiederholbarkeit (senkrecht zur Erfassungsachse) 0,1 mm0,004 Zolloder weniger
Versorgungsspannung 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger
Stromaufnahme 13 mA oder weniger
Ausgabe NPN-Open-Collector-Transistor
- Maximaler Senkenstrom: 50 mA
- Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V)
- Restspannung: 2 V oder weniger (bei 50 mA Senkenstrom), 1 V oder weniger (bei 16 mA Senkenstrom)
Ausgabe:Auslastungskategorie DC-12 oder DC-13
Ausgang: Kurzschlussschutz Verbunden
Antwortzeit 0,5 ms oder weniger
Betriebsanzeige Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist)
Anzeige des Aufprallstrahls -
Stabilitäts-Indikator Grüne LED (leuchtet bei stabilem Lichtempfang oder stabilem Dunkelzustand)
Verschmutzungsgrad 3 (Industrielles Umfeld)
Schutz SCHUTZART 67 (IEC)
Umgebungstemperatur -25 bis +55 °C -13 bis +131 °F (keine Taukondensation oder Vereisung erlaubt), Lagerung: -30 bis +70 °C -22 bis +158 °F
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Beleuchtungsstärke bei Umgebungstemperatur Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche
Spannungsbeständigkeit 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
Isolationswiderstand 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
Rüttelfestigkeit 10 bis 500 Hz Frequenz, 3 mm0,118 Zolldoppelte Amplitude (max. 20 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden
Stoßfestigkeit 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal
Emittierendes Element Rote LED (maximale Emissionswellenlänge: 680 nm)0,027 Mio., moduliert)
Material Gehäuse: Polyethylenterephthalat
Linse: Polyalylat
Kabel 0,1 mm23-adrige (Emitter: 2-adrig) cabtire-Leitung, 2 m6.562 Fußlang
Kabelverlängerung Ausdehnung bis insgesamt 50 m164.042 ftist mit 0,3 mm möglich2oder mehrere, Kabel.
Gewicht Nettogewicht: ca. 20 g
Bruttogewicht: ca. 40 g
Zubehör Befestigungsschrauben: 1 Satz
