PANASONICBackground supression - PANASONICEQ500 LONG RANGE BACKGROUND SUPRESSION PHOTOELECTRIC SENSORS - PANASONICUEQ502-T EQ502 EQ-502 PANASONIC Trigonometrische diffus reflektierenden Typ 1m, AC-version, Schraubklemmen

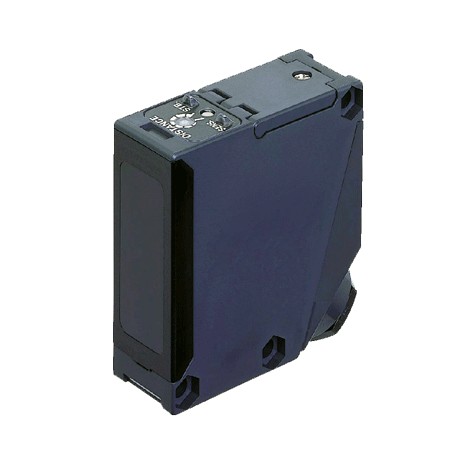

PANASONIC UEQ502-T EQ502 EQ-502 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UEQ502-T EQ502 EQ-502 PANASONIC Trigonometrische diffus reflektierenden Typ 1m, AC-version, Schraubklemmen

Artikel-Nr.: UEQ502-T

Code: EQ502

Katalog-Zahl: EQ-502

Hersteller: PANASONIC

Beschreibung:

Trigonometrische diffus reflektierenden Typ 1m, AC-version, Schraubklemmen
Trigonometrische Lichtschranke, direkte Detektion mit Hintergrundausblendung, Reichweite 1m, Mehrspannung 12-240VDC oder 24-240VAC, Relaisausgang, IP67

Kategorien:

  • PANASONIC > Background supression - PANASONIC > EQ500 Long range background supression photoelectric sensors - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 179,80 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktnummer EQ-502
Teilenummer EQ-502
Produkt Reflektierender optoelektronischer Sensor mit einstellbarer Reichweite
Details Multi-Spannung
Produktname Reflektierender Lichtschranke EQ-500 mit einstellbarem Bereich

Artikel Leistungsbeschreibung
Produktnummer EQ-502
Teilenummer EQ-502
Einhaltung der CE-Kennzeichnungsrichtlinie Niederspannungsrichtlinie, EMV-Richtlinie, RoHS-Richtlinie
Einstellbarer Bereich 0,2 bis 1,0 m
0.656 bis 3.281 ft
(Anmerkung 1) Der Verstellbereich steht für den maximalen Schaltabstand, der mit dem Abstandsversteller eingestellt werden kann. Der Sensor kann auch ein Objekt in einer Entfernung von 0,1 m erkennen0.328 ftoder mehr, weg.
(Anmerkung 2) Der einstellbare Bereich, der Schaltabstand und die Hysterese sind für weißes, nicht glänzendes Papier (200 x 200 mm) spezifiziert7.874 x 7.874 Zoll) als Objekt verwenden.
Schaltabstand (bei maximalem Einstellabstand) 0,1 bis 1,0 m
0.328 bis 3.281 ft
(Hinweis) Der einstellbare Bereich, der Schaltabstand und die Hysterese sind für weißes, nicht glänzendes Papier (200 x 200 mm) spezifiziert7.874 x 7.874 Zoll) als Objekt verwenden.
Hysterese 10 % oder weniger des Schaltabstands
(Hinweis) Der einstellbare Bereich, der Schaltabstand und die Hysterese sind für weißes, nicht glänzendes Papier (200 x 200 mm, 7.874 x 7.874 in) als Objekt angegeben.
Versorgungsspannung 24-240 V AC ±10 % oder 12 bis 240 V DC ±10 %
Welligkeit P-P 10 % oder weniger
Strom- / Stromverbrauch Wechselstrom: 4 VA oder weniger
Gleichstrom: 3 W oder weniger
Ausgabe Relaiskontakt 1a
- Schaltvermögen: 2 50 V AC 3 A (ohmsche Last), 30 V DC 3 A (ohmsche Last)
- Elektrische Lebensdauer: 100.000 oder mehr Schaltvorgänge (Schaltfrequenz 1.200 Schaltungen/Stunde)
- Mechanische Lebensdauer: 50 Millionen oder mehr Schaltvorgänge (Schaltfrequenz 18.000 Schaltungen/Stunde)
Ausgang:Ausgangsbetrieb Umschaltbar wahlweise Detection-ON oder Detection-OFF
Ausgang: Kurzschlussschutz -
Antwortzeit 20 ms oder weniger
Betriebsanzeige Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist)
Stabilitäts-Indikator Grüne LED (leuchtet im stabilen Betriebszustand)
Abstandsversteller Mechanischer Einsteller mit 2 Umdrehungen und Anzeige
Erfassungsmodus -
Timer-Funktion -
Automatische Interferenzvermeidungsfunktion Verbunden
(Hinweis) Beachten Sie, dass die Erkennung je nach den Montagebedingungen oder dem Sensorobjekt instabil sein kann. Wenn dieses Produkt montiert ist, stellen Sie sicher, dass Sie den Betrieb mit dem tatsächlichen Sensorobjekt überprüfen.
Schutz SCHUTZART 67 (IEC)
Umgebungstemperatur –20 bis +55 °C–4 bis +131°F(Keine Taukondensation oder Vereisung erlaubt),
Lagerung: –30 bis +70 °C–22 bis +158°F
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Beleuchtungsstärke bei Umgebungstemperatur Glühlampenlicht: 3.000 Lx oder weniger an der Lichtaufnahmefläche
Spannungsbeständigkeit 2.000 V AC für eine Minute zwischen Versorgungsklemmen, nicht versorgenden Metallteilen und Ausgangsklemmen von Relaiskontakten, 1.000 V AC für eine Minute zwischen Relaiskontakten
Isolationswiderstand 100 MOhm oder mehr, mit 500 V DC Megger zwischen Versorgungsklemmen, nicht versorgenden Metallteilen und Relaiskontakt-Ausgangsklemmen sowie zwischen Relaiskontakten
Rüttelfestigkeit 10 bis 55 Hz Frequenz, 1,5 mm0,059 Zolldoppelte Amplitude in X-, Y- und Z-Richtung für jeweils zwei Stunden
Stoßfestigkeit 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal
Emittierendes Element Infrarot-LED (maximale Emissionswellenlänge: 855 nm0,034 Mio., moduliert)
Empfangendes Element 2-Segment-Fotodiode
Material Gehäuse: ABS
Frontabdeckung: Polycarbonat
Displayabdeckung: Polycarbonat
Verbindungsmethode Anschraubbarer Klemmenanschluss
Kabel Geeignet für Rundkabel φ9 bis φ11 mmφ0,354 bis φ0,433 Zoll
Kabellänge Gesamtlänge bis zu 100 m328.084 Fußist mit 0,3 mm möglich2oder mehrere, cabtire-Kabel.
Gewicht Nettogewicht: ca. 100 g
Zubehör Einstellschraubendreher: 1 Stk.

DATASHEET - PDF

Titel
Größe
Typ
Technischen Datenblatt 1: EQ502 - EQ502 | EQ-502
1 Mbytes
PDF CATALOG PANASONIC SENSORS EN
31 Mbytes
PDF KATALOG PANASONIC DE
9 Mbytes
