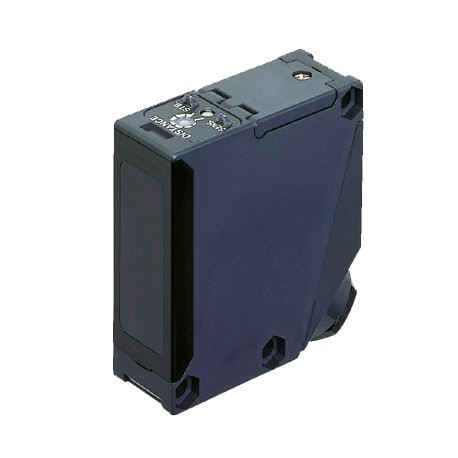

UEQ501T-T EQ501T EQ-501T PANASONIC Trigonometrische diffus reflektierenden Typ 2,5 m, timer-Funktion, AC-ver..
UEQ501T-T
EQ501T
EQ-501T
PANASONIC
Trigonometrische diffus reflektierenden Typ 2,5 m, timer-Funktion, AC-version, Schraubklemmen
Trigonometrische Lichtschranke, direkte Detektion mit Hintergrundausblendung und großer Reichweite, 2,5m, Mehrspannung 12-240VDC oder 24-240VAC, Relaisausgang, IP67, Zeitschaltuhr
Background supression - PANASONIC > EQ500 Long range background supression photoelectric sensors - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produktnummer | EQ-501T |
| Teilenummer | EQ-501T |
| Produkt | Reflektierender optoelektronischer Sensor mit einstellbarer Reichweite |
| Details | Multi-Voltage [Mit Timer] |
| Produktname | Reflektierender Lichtschranke EQ-500 mit einstellbarem Bereich |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | EQ-501T |
| Teilenummer | EQ-501T |
| Einhaltung der CE-Kennzeichnungsrichtlinie | Niederspannungsrichtlinie, EMV-Richtlinie, RoHS-Richtlinie |
| Einstellbarer Bereich | 0,2 bis 2,5 m 0.656 bis 8.202 ft (Anmerkung 1) Der Verstellbereich steht für den maximalen Schaltabstand, der mit dem Abstandsversteller eingestellt werden kann. Der Sensor kann auch ein Objekt in einer Entfernung von 0,1 m erkennen0.328 ftoder mehr, weg. (Anmerkung 2) Der einstellbare Bereich, der Schaltabstand und die Hysterese sind für weißes, nicht glänzendes Papier (200 x 200 mm) spezifiziert7.874 x 7.874 Zoll) als Objekt verwenden. |
| Schaltabstand (bei maximalem Einstellabstand) | 0,1 bis 2,5 m 0.328 bis 8.202 ft (Hinweis) Der einstellbare Bereich, der Schaltabstand und die Hysterese sind für weißes, nicht glänzendes Papier (200 x 200 mm) spezifiziert7.874 x 7.874 Zoll) als Objekt verwenden. |
| Hysterese | 10 % oder weniger des Schaltabstands (Hinweis) Der einstellbare Bereich, der Schaltabstand und die Hysterese sind für weißes, nicht glänzendes Papier (200 x 200 mm, 7.874 x 7.874 in) als Objekt angegeben. |
| Versorgungsspannung | 24-240 V AC ±10 % oder 12 bis 240 V DC ±10 % Welligkeit P-P 10 % oder weniger |
| Strom- / Stromverbrauch | Wechselstrom: 5 VA oder weniger Gleichstrom: 4 W oder weniger |
| Ausgabe | Relaiskontakt 1a - Schaltvermögen: 2 50 V AC 3 A (ohmsche Last), 30 V DC 3 A (ohmsche Last) - Elektrische Lebensdauer: 100.000 oder mehr Schaltvorgänge (Schaltfrequenz 1.200 Schaltungen/Stunde) - Mechanische Lebensdauer: 50 Millionen oder mehr Schaltvorgänge (Schaltfrequenz 18.000 Schaltungen/Stunde) |
| Ausgang:Ausgangsbetrieb | Umschaltbar wahlweise Detection-ON oder Detection-OFF |
| Ausgang: Kurzschlussschutz | - |
| Antwortzeit | 20 ms oder weniger (abhängig von der Timer-Periode der Einstelle) |
| Betriebsanzeige | Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist) |
| Stabilitäts-Indikator | Grüne LED (leuchtet im stabilen Betriebszustand) |
| Abstandsversteller | Mechanischer Einsteller mit 2 Umdrehungen und Anzeige |
| Erfassungsmodus | - |
| Timer-Funktion | Eingebaut mit Variable (0,1 bis 5 Sek.) EIN-/AUS-Verzögerungs-Timer |
| Automatische Interferenzvermeidungsfunktion | Verbunden (Hinweis) Beachten Sie, dass die Erkennung je nach den Montagebedingungen oder dem Sensorobjekt instabil sein kann. Wenn dieses Produkt montiert ist, stellen Sie sicher, dass Sie den Betrieb mit dem tatsächlichen Sensorobjekt überprüfen. |
| Schutz | SCHUTZART 67 (IEC) |
| Umgebungstemperatur | –20 bis +55 °C–4 bis +131°F(Keine Taukondensation oder Vereisung erlaubt), Lagerung: –30 bis +70 °C–22 bis +158°F |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 Lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 2.000 V AC für eine Minute zwischen Versorgungsklemmen, nicht versorgenden Metallteilen und Ausgangsklemmen von Relaiskontakten, 1.000 V AC für eine Minute zwischen Relaiskontakten |
| Isolationswiderstand | 100 MOhm oder mehr, mit 500 V DC Megger zwischen Versorgungsklemmen, nicht versorgenden Metallteilen und Relaiskontakt-Ausgangsklemmen sowie zwischen Relaiskontakten |
| Rüttelfestigkeit | 10 bis 55 Hz Frequenz, 1,5 mm0,059 Zolldoppelte Amplitude in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal |
| Emittierendes Element | Infrarot-LED (maximale Emissionswellenlänge: 855 nm0,034 Mio., moduliert) |
| Empfangendes Element | 2-Segment-Fotodiode |
| Material | Gehäuse: ABS Frontabdeckung: Polycarbonat Displayabdeckung: Polycarbonat |
| Verbindungsmethode | Anschraubbarer Klemmenanschluss |
| Kabel | Geeignet für Rundkabel φ9 bis φ11 mmφ0,354 bis φ0,433 Zoll |
| Kabellänge | Gesamtlänge bis zu 100 m328.084 Fußist mit 0,3 mm möglich2oder mehrere, cabtire-Kabel. |
| Gewicht | Nettogewicht: ca. 100 g |
| Zubehör | Einstellschraubendreher: 1 Stk. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: EQ501T - EQ501T | EQ-501T | 1 Mbytes |
|
