PANASONICBackground supression - PANASONICEQ34 BACKGROUND SUPRESSION 2M DISTANCE ADJUSTABLE PHOTOELECTRIC SENSORS - PANASONICUEQ34 EQ34 EQ-34 PANASONIC UZD35, Trigonometrische diffus reflektierenden Typ, 2m, NPN, Kabel 2m

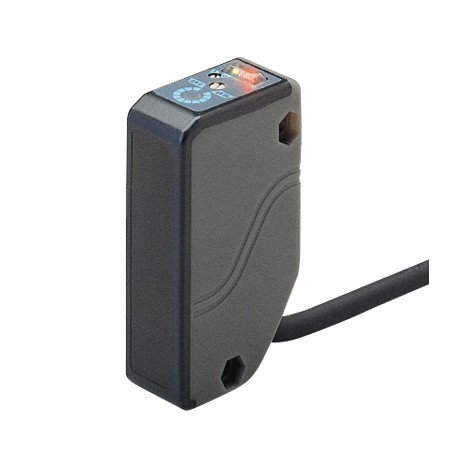

PANASONIC UEQ34 EQ34 EQ-34 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UEQ34 EQ34 EQ-34 PANASONIC UZD35, Trigonometrische diffus reflektierenden Typ, 2m, NPN, Kabel 2m

Artikel-Nr.: UEQ34

Code: EQ34

Katalog-Zahl: EQ-34

Hersteller: PANASONIC

Beschreibung:

UZD35, Trigonometrische diffus reflektierenden Typ, 2m, NPN, Kabel 2m
Trigonometrische Lichtschranke, Hintergrundausblendung, direkte Reflexion, Erfassungsbereich 0,2 bis 2 m, NPN-Ausgang, Stromversorgung 10-30 VDC, Kabel 2 m.

Kategorien:

  • PANASONIC > Background supression - PANASONIC > EQ34 Background supression 2m distance adjustable photoelectric sensors - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktnummer EQ-34
Teilenummer EQ-34
Produkt Reflektierender optoelektronischer Sensor mit einstellbarer Reichweite
Details NPN-Ausgang
Produktname Reflektierender Lichtschranke EQ-30 mit einstellbarem Bereich

Artikel Leistungsbeschreibung
Produktnummer EQ-34
Teilenummer EQ-34
Einhaltung der CE-Kennzeichnungsrichtlinie EMV-Richtlinie, RoHS-Richtlinie
Einstellbarer Bereich 0,2 bis 2 m0.656 bis 6.562 ft
(Hinweis) Der Verstellbereich steht für den maximalen Schaltabstand, der mit dem Einsteller eingestellt werden kann.
Der Sensor kann ein Objekt in einer Entfernung von 0,1 m erkennen0.328 ftoder mehr, weg.
Schaltabstand (mit weißem, nicht glänzendem Papier bei Einstellabstand 2 m 6.562 ft) 0,1 bis 2 m0.328 bis 6.562 ft
Hysterese 10 % oder weniger des Arbeitsabstands (mit weißem, nicht glänzendem Papier)
Wiederholbarkeit Entlang der Tastabse: 10 mm0,394 Zolloder weniger, Senkrecht zur Schaltachse: 1 mm0,039 Zolloder weniger (mit weißem, nicht glänzendem Papier)
Versorgungsspannung 10 bis 30 V DC Welligkeit P-P 10 % oder weniger
Stromaufnahme 50 mA oder weniger
Ausgabe NPN-Open-Collector-Transistor
- Maximaler Senkenstrom: 100 mA
- Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V)
- Restspannung: 1 V oder weniger (bei 100 mA Senkenstrom), 0,4 V oder weniger (bei 16 mA Senkenstrom)
Ausgabe:Auslastungskategorie DC-12 oder DC-13
Ausgang:Ausgangsbetrieb Umschaltbar wahlweise Detection-ON oder Detection-OFF
Ausgang: Kurzschlussschutz Verbunden
Antwortzeit 2 ms oder weniger
Betriebsanzeige Rote LED (leuchtet auf, wenn der Ausgang eingeschaltet ist)
Stabilitäts-Indikator Grüne LED (leuchtet bei stabilem Lichtempfang oder stabilem Dunkelzustand)
Abstandsversteller Mechanischer Versteller mit 2 Umdrehungen und Zeiger
Automatische Interferenzvermeidungsfunktion Verbunden
(Hinweis) Die Erkennung kann je nach den Einstellbedingungen oder den Sensorobjekten instabil werden. Stellen Sie nach der Einrichtung dieses Produkts sicher, dass Sie die Bedienung mit tatsächlichen Sensorobjekten überprüfen.
Verschmutzungsgrad 3 (Industrielles Umfeld)
Schutz SCHUTZART 67 (IEC)
Umgebungstemperatur -20 bis +55 °C-4 bis +131 °F(Taukondensation oder Vereisung nicht erlaubt), Lagerung: -25 bis +70 °C-13 bis +158 °F
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Beleuchtungsstärke bei Umgebungstemperatur Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche
Spannungsbeständigkeit 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
Isolationswiderstand 20 MOhm oder mehr, mit 250 V Megger zwischen allen miteinander verbundenen Versorgungsklemmen und dem Gehäuse
Rüttelfestigkeit 10 bis 55 Hz Frequenz, 1,5 mm0,059 Zolldoppelte Amplitude (max. 10 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden
Stoßfestigkeit 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal
Emittierendes Element Infrarot-LED (maximale Emissionswellenlänge: 880 nm0,035 Mio., moduliert)
Material Gehäuse: Polyalylat und Polyethylenterephthalat
Linse: Polyalylat
Kabel 0,3 mm23-adriges Kabinenkabel, 2 m6.562 Fußlang
Kabelverlängerung Verlängerung bis zu insgesamt 100 m328.084 Fußist mit 0,3 mm möglich2oder mehrere, Kabel.
Gewicht Nettogewicht: ca. 150 g
Bruttogewicht: ca. 200 g
Zubehör Einstellschraubendreher: 1 Stk.
