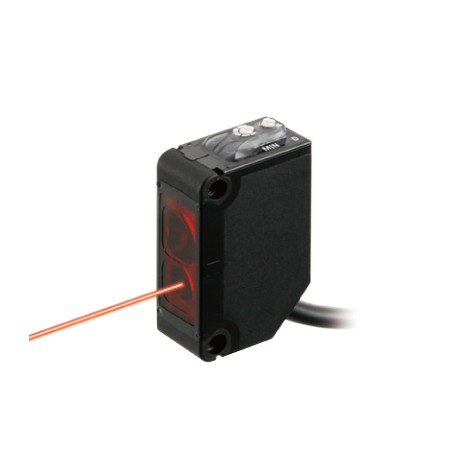

UCX423 CX423 CX-423 PANASONIC Diffus reflektierender Typ, 7 20 cm, NPN, Kabel 2m
UCX423
CX423
CX-423
PANASONIC
Diffus reflektierender Typ, 7 - 20 cm, NPN, Kabel 2m
Kompakte Lichtschranke, direkte Reflexion, SPOT BEAM, 300 mm, NPN, 2m Kabel
Miniature Photoelectric Sensors - PANASONIC > CX400 Compact Photoelectric Sensor - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produktnummer | CX-423 |
| Teilenummer | CX-423 |
| Produkt | Kompakter optoelektronischer Sensor |
| Details | Diffus reflektierend (Narrow-view) |
| Produktname | Kompakter Lichtschranke CX-400 Ver.2 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | CX-423 |
| Teilenummer | CX-423 |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Erfassungsbereich | 70 bis 300 mm2.756 bis11,811 Zoll (Hinweis) Der Schaltabstand und die Hysterese des Reflexionslichttasters sind für weißes, nicht glänzendes Papier (200 × 200 mm spezifiziert7.874 × 7.874 Zoll) als Objekt verwenden. |
| Erfassendes Objekt | Undurchsichtiges, durchscheinendes oder transparentes Objekt (Min. Messobjekt: Ø0,5 mm Ø0,020 ZollKupferdraht) (Hinweis) Stellen Sie sicher, dass Sie die Erkennung vor der Verwendung mit einem tatsächlichen Sensor bestätigen. |
| Hysterese | 15 % oder weniger des Schaltabstands (Hinweis) Der Schaltabstand und die Hysterese des Reflexionslichttasters sind für weißes, nicht glänzendes Papier (200 × 200 mm spezifiziert7.874 × 7.874 Zoll) als Objekt verwenden. |
| Wiederholbarkeit (senkrecht zur Erfassungsachse) | 0,5 mm0,020 Zolloder weniger |
| Versorgungsspannung | 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger |
| Stromaufnahme | 15 mA oder weniger |
| Ausgabe | NPN-Open-Collector-Transistor - Maximaler Senkenstrom: 100 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V) - Restspannung: 2 V oder weniger (bei 100 mA Senkenstrom), 1 V oder weniger (bei 16 mA Senkenstrom) |
| Ausgang:Ausgangsbetrieb | Umschaltbar wahlweise Light-ON oder Dark-ON |
| Ausgang: Kurzschlussschutz | Verbunden |
| Antwortzeit | 1 ms oder weniger |
| Betriebsanzeige | Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist) (integriert in den Empfänger für Einweg-Lichtschranke) |
| Stabilitäts-Indikator | Grüne LED (leuchtet im stabilen Lichtempfangszustand oder im stabilen dunklen Zustand) (integriert in den Empfänger für Einweg-Lichtschranke) |
| Betriebsanzeige | - |
| Einsteller der Empfindlichkeit | Stufenlos verstellbarer Einsteller (am Empfänger für Einweg-Lichtkegel integriert) |
| Automatische Interferenzvermeidungsfunktion | Integriert (Zwei Einheiten von Sensoren können nahe beieinander montiert werden.) |
| Schutz | SCHUTZART 67 (IEC) |
| Umgebungstemperatur | - 25 bis +55°C-13 bis +131 °C °F(Keine Taukondensation oder Vereisung erlaubt), Lagerung: -30 bis +70°C-22 bis +158 °C °F |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Isolationswiderstand | 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Rüttelfestigkeit | Frequenz von 10 bis 500 Hz, 1,5 mm0,059 ZollAmplitude (max. 10 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal |
| Emittierendes Element (moduliert) | Rote LED |
| Emissionswellenlänge des emittierenden Elements (moduliert):P eak | 645 nm0,025 Mio. |
| Material | Gehäuse: PBT (Polybutylenterephthalat) Linse: Acryl Indikatorabdeckung: Acryl |
| Kabel | 0,2 mm23-adriges Kabinenkabel, 2 m6.562 Fußlang |
| Kabelverlängerung | Verlängerung bis zu insgesamt 100 m328.084 Fußist mit 0,3 mm möglich2oder mehrere, Kabel. |
| Gewicht | Nettogewicht: ca. 50 g Bruttogewicht: ca. 60 g |
| Zubehör | - |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: CX423 - CX423 | CX-423 | 3 Mbytes |
|
