PANASONICMiniature Photoelectric Sensors - PANASONICCX400 COMPACT PHOTOELECTRIC SENSOR - PANASONICUCX421 CX421 CX-421 PANASONIC Diffus reflektierender Typ, 30 cm, NPN, Kabel 2m

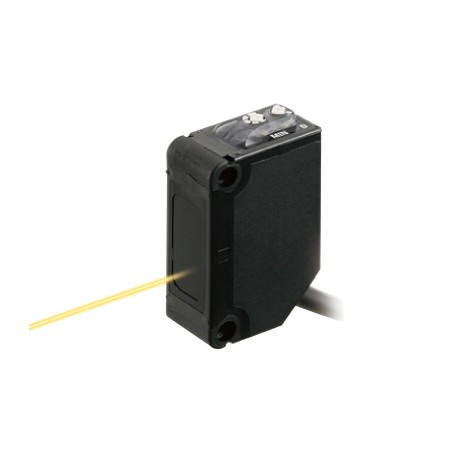

PANASONIC UCX421 CX421 CX-421 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UCX421 CX421 CX-421 PANASONIC Diffus reflektierender Typ, 30 cm, NPN, Kabel 2m

Artikel-Nr.: UCX421

Code: CX421

Katalog-Zahl: CX-421

Hersteller: PANASONIC

Beschreibung:

Diffus reflektierender Typ, 30 cm, NPN, Kabel 2m
Kompakte Lichtschranke, direkte Reflexion 300 mm, NPN, 2m Kabel

Kategorien:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > CX400 Compact Photoelectric Sensor - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 107,67 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Produktnummer Nr. CX-421
Teilenummer Nr. CX-421
Produkt Kompakter optoelektronischer Sensor
Details Diffus reflektierend
Produktname Kompakter Lichtschranke CX-400 Ver.2

Artikel Leistungsbeschreibung
Produktnummer Nr. CX-421
Teilenummer Nr. CX-421
Einhaltung der CE-Kennzeichnungsrichtlinie EMV-Richtlinie, RoHS-Richtlinie
Erfassungsbereich 300 mm11,811 Zoll
(Hinweis) Der Schaltabstand und die Hysterese des Reflexionslichttasters sind für weißes, nicht glänzendes Papier (200 × 200 mm spezifiziert7.874 × 7.874 Zoll) als Objekt verwenden.
Erfassendes Objekt Undurchsichtiges, durchscheinendes oder transparentes Objekt
(Hinweis) Stellen Sie sicher, dass Sie die Erkennung vor der Verwendung mit einem tatsächlichen Sensor bestätigen.
Hysterese 15 % oder weniger des Schaltabstands
(Hinweis) Der Schaltabstand und die Hysterese des Reflexionslichttasters sind für weißes, nicht glänzendes Papier (200 × 200 mm spezifiziert7.874 × 7.874 Zoll) als Objekt verwenden.
Wiederholbarkeit (senkrecht zur Erfassungsachse) 1 Millimeter0,039 Zolloder weniger
Versorgungsspannung 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger
Stromaufnahme 13 mA oder weniger
Ausgabe NPN-Open-Collector-Transistor
- Maximaler Senkenstrom: 100 mA
- Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V)
- Restspannung: 2 V oder weniger (bei 100 mA Senkenstrom), 1 V oder weniger (bei 16 mA Senkenstrom)
Ausgang:Ausgangsbetrieb Umschaltbar wahlweise Light-ON oder Dark-ON
Ausgang: Kurzschlussschutz Verbunden
Antwortzeit 1 ms oder weniger
Betriebsanzeige Orangefarbene LED (leuchtet auf, wenn der Ausgang eingeschaltet ist)
(integriert in den Empfänger für Einweg-Lichtschranke)
Stabilitäts-Indikator Grüne LED (leuchtet im stabilen Lichtempfangszustand oder im stabilen dunklen Zustand)
(integriert in den Empfänger für Einweg-Lichtschranke)
Betriebsanzeige -
Einsteller der Empfindlichkeit Stufenlos verstellbarer Einsteller (am Empfänger für Einweg-Lichtkegel integriert)
Automatische Interferenzvermeidungsfunktion Integriert (Zwei Einheiten von Sensoren können nahe beieinander montiert werden.)
Schutz SCHUTZART 67 (IEC)
Umgebungstemperatur - 25 bis +55°C-13 bis +131 °C °F(Keine Taukondensation oder Vereisung erlaubt), Lagerung: -30 bis +70°C-22 bis +158 °C °F
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Beleuchtungsstärke bei Umgebungstemperatur Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche
Spannungsbeständigkeit 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
Isolationswiderstand 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse
Rüttelfestigkeit Frequenz von 10 bis 500 Hz, 1,5 mm0,059 ZollAmplitude (max. 10 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden
Stoßfestigkeit 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal
Emittierendes Element (moduliert) Infrarot-LED
Emissionswellenlänge des emittierenden Elements (moduliert):P eak 860 nm0,034 Mio.
Material Gehäuse: PBT (Polybutylenterephthalat)
Linse: Acryl
Indikatorabdeckung: Acryl
Kabel 0,2 mm23-adriges Kabinenkabel, 2 m6.562 Fußlang
Kabelverlängerung Verlängerung bis zu insgesamt 100 m328.084 Fußist mit 0,3 mm möglich2oder mehrere, Kabel.
Gewicht Nettogewicht: ca. 50 g
Bruttogewicht: ca. 60 g
Zubehör -
