OMRONEingestellte Produkte oder niedrige ZitatH2F-DC 200-240AC 103194 OMRON Zeitrelais

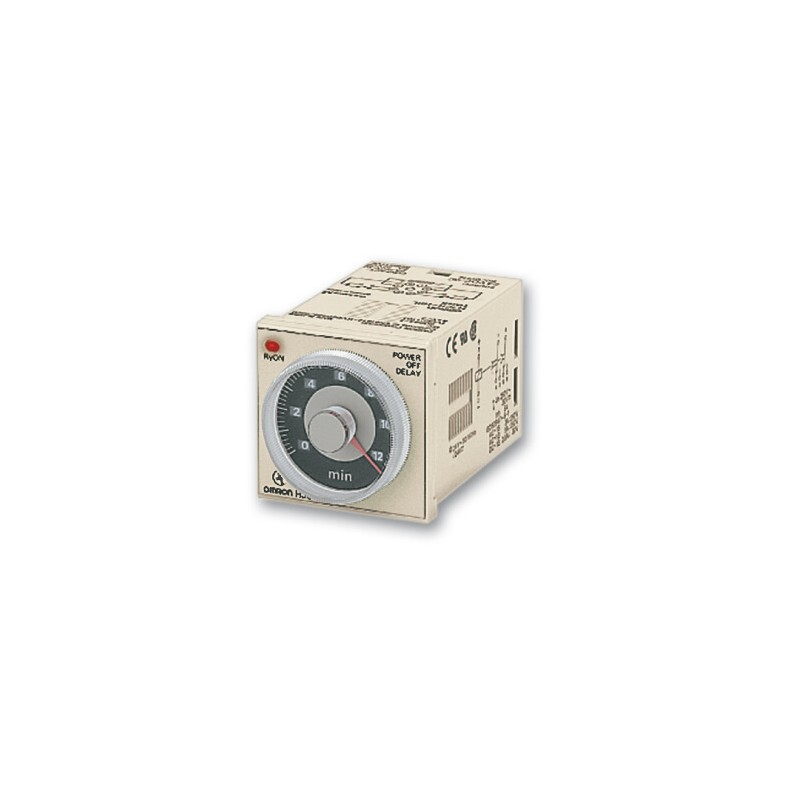

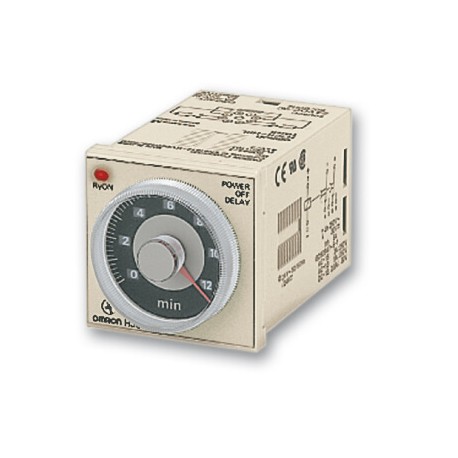

OMRON H2F-DC 200-240AC 103194 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

H2F-DC 200-240AC 103194 OMRON Zeitrelais

Artikel-Nr.: H2F-DC 200-240AC

Code: 103194

Hersteller: OMRON

Beschreibung:

Zeitrelais

Kategorien:

  • OMRON > Eingestellte Produkte oder niedrige Zitat

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Funktionen

DIN 48 x 48mm multifunktionale Timer-Serie

Diese ausgeklügelte Reihe von Solid-State-Timern bietet Ihnen einen multifunktionalen Timer, einen Twin-Timer, einen Stern-Dreieck-Timer und einen Power-OFF-Delay-Timer.

  • 48 x 48mm Frontplatte/Steckdose
  • Hoch-/Niederspannungsmodelle (außer -H und -G)
  • 0,05 s bis 300 h (außer -H und -G)
  • DPDT, 5A bei 250VAC
  • Transistor 100mA bei 30VDC

Bestellinformationen

Ausgabe

Anzahl der Pins

Versorgungsspannung

Zeitbereich

Betriebsart

Bestellnummer

Relais DPDT

11

100 bis 240 VAC/100 bis 125 VDC

0,05 s bis 300 h

ON-Verzögerung, Flicker OFF Start, Flicker ON Start, Signal ON/OFF-Verzögerung, Signal OFF-Verzögerung, Intervall

H3CR-A 100-240AC/100-125DC

24 bis 48 VAC/12 bis 48 VDC

H3CR-A 24-48AC/12-48DC

Transistor

24 bis 48 VAC/12 bis 48 VDC

0,05 s bis 300 h

H3CR-AS 24-48AC/12-48DC

Relais DPDT

8

100 bis 240 VAC/100 bis 125 VDC

0,05 s bis 300 h

ON-Verzögerung, Flimmern ON Start,
Pause, One-Shot

H3CR-A8 100-240AC/100-125DC

24 bis 48 VAC/12 bis 48 VDC

H3CR-A8 24-48AC/12-48DC

Transistor

24 bis 48 VAC/12 bis 48 VDC

0,05 s bis 300 h

H3CR-A8S 24-48AC/12-48DC

Relais SPDT

100 bis 240 VAC/100 bis 125 VDC

H3CR-A8E 100-240AC/100-125DC

24 bis 48 VAC/VDC

H3CR-A8E 24-48AC/DC

Relais DPDT

11

100 bis 240 VAC

0,05 s bis 30 h

Flicker OFF Start

H3CR-F 100-240AC/100-125DC

24 VAC/VDC

H3CR-F 24-48AC/12-48DC

8

100 bis 240 VAC

H3CR-F8 100-240AC/100-125DC

24 VAC/VDC

H3CR-F8 24-48AC/12-48DC

11

100 bis 240 VAC

0,05 s bis 30 h

Flimmern BEIM Start

H3CR-FN 100-240AC/100-125DC

24 VAC/VDC

H3CR-FN 24-48AC/12-48DC

8

100 bis 240 VAC

H3CR-F8N 100-240AC/100-125DC

24 VAC/VDC

H3CR-F8N 24-48AC/12-48DC

Zeitlicher Kontakt und sofortiger Kontakt

100 bis 120 VAC

Stern-Dreieck

H3CR-G8EL 100-120AC

200 bis 240 VAC

H3CR-G8EL 200-240AC

DPDT

8

100 bis 120 VAC

0,05 bis 12 s

Ausschaltverzögerung

H3CR-H8LS 100-120AC

200 bis 240 VAC

H3CR-H8LS 200-240AC

24 VAC/VDC

H3CR-H8LS 24AC/DC

100 bis 120 VAC

0,05 bis 12 m

H3CR-H8LM 100-120AC

200 bis 240 VAC

H3CR-H8LM 200-240AC

24 VAC/VDC

H3CR-H8LM 24AC/DC

Zubehör

Name/Spezifikationen

Bestellnummer

Unterputz-Adapter

Y92F-30-KARTON

Schutzhülle

Y92A-48B

Frontseitige Anschlussbuchse

8-polige, fingersichere Ausführung, DIN-Schiene

P2CF-08-E

Frontseitige Anschlussbuchse

11-polige, fingersichere Ausführung, DIN-Schiene

P2CF-11-E

Rückseitige Anschlussbuchse

8-polig

P3G-08-KARTON

11-polig

P3GA-11-KARTON

Name/Spezifikationen

Bestellnummer

Ring zum Einstellen der Uhrzeit

Einstellen einer bestimmten Uhrzeit

Y92S-27-KARTON

Begrenzung des Einstellbereichs

Y92S-28-KARTON

Panel-Abdeckung

Hellgrau (5Y7/1)

Y92P-48GL

Schwarz (N1.5)

Y92P-48GB

Leistungsbeschreibung

Genauigkeit der Betriebszeit

±0,2 % FS max. (±0,2 % ±max. 10 ms in einem Bereich von 1,2 s)

Einfluss der Spannung

±0,2 % FS max. (±0,2 % ±max. 10 ms in einem Bereich von 1,2 s)

Einfluss der Temperatur

±1 % FS max. (±1 % ±max. 10 ms in einem Bereich von 1,2 s)

Umgebungstemperatur

Betrieb: −10 bis 55 °C (ohne Vereisung),
Lagerung: −25 bis 65°C (ohne Vereisung)

Lebenserwartung

Mechanische

20.000.000 Betätigungen min. (ohne Last bei 1.800 Betätigungen/h)

Elektrische

100.000 Betätigungen min. (5 A bei 250 VAC, ohmsche Last bei 1.800 Betätigungen/h)

Größe in mm (H×B×T)

48×48×66,6 (H3CR-A, -F), 48×48×78 (H3CR-G, -H)

Fehler beim Einstellen

±5 % FS ±50 ms

Schutzgrad

IP40 (Panel-Oberfläche)

Gewicht

ca. 90 g
