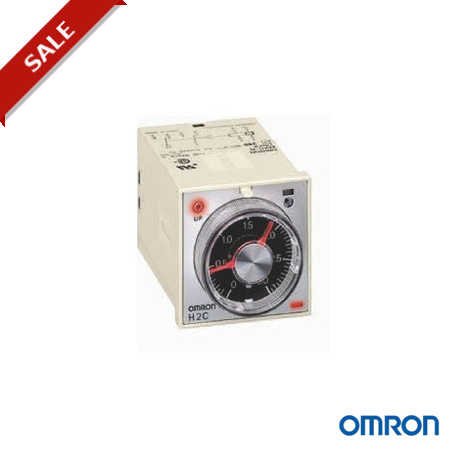

H2C-RSC 24AC
121015
OMRON
1
Verfügbar Schiff am heute
Zeitrelais
Eingestellte Produkte oder niedrige Zitat
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
H2C Motor-Zeitrelais
Motor-Zeitrelais im DIN-Format (48 × 48 mm)
mit variablen Zeitbereichen
Dieses Motor-Zeitrelais verfügt über eine Vielzahl von Funktionen wie
Einschaltverzögerung, Zeitanzeige, mitlaufendem Zeiger und Synchronmotor.
Darüber hinaus zeigt die LED-Anzeige den Betrieb des Zeitrelais, den Zeitbereich und die Nennspannung an.
• DIN-Format (48 × 48 mm)
• Schalttafeleinbau/steckbar/DIN-Schienen-Montage
• Ausführungen für alle wichtigen Versorgungsspannungen
• 0,2 s bis 30 h
• 1 Wechsler, 6 A bei 250 V AC
Bestellinformationen
Betätigungs-/ Rücksetzsystem
Interne Beschaltung Anschluss Zeitgesteu- erter Kontakt
Sofortkontakt Zeitbereich-Code Bestellbezeichnung
Zeitgesteuertes Schalten/
elektrische Rücksetzung
Zeitgesteuertes Schalten/
selbstrückstellend
Separater Motor- und
Kupplungsanschluss
Separater Motor- und
Kupplungsanschluss
11-poliger Sockel 1 Wechsler 1 Wechsler 1,25 s bis 30 h in 5 Bereichen
0,2 s bis 6 h
in 5 Bereichen
0,5 s bis 12 h
in 5 Bereichen
11-poliger Sockel 1 Wechsler 1 Wechsler 1,25 s bis 30 h in 5 Bereichen
0,2 s bis 6 h
in 5 Bereichen
0,5 s bis 12 h
in 5 Bereichen
H2C-RSA 110AC H2C-RSA 220AC H2C-RSA 24AC H2C-RSB 110AC H2C-RSB 220AC H2C-RSB 24AC H2C-RSC 110AC H2C-RSC 220AC H2C-RSC 24AC H2C-SA 110AC H2C-SA 220AC H2C-SA 24AC H2C-SB 110AC H2C-SB 220AC H2C-SB 24AC H2C-SC 110AC H2C-SC 220AC H2C-SC 24AC
Hinweis: Andere Spannungen auf Anfrage.
Zubehör
Bezeichnung/Technische Daten Bestellbezeichnung
Bezeichnung/Technische Daten Bestellbezeichnung
DIN-Schienenmontage/Sockel, Anschlussklemmen vorn
Sockel, Anschlussklemmen hinten
8-polig, mit Berührungsschutz P2CF-08-E
11-polig, mit Berührungsschutz P2CF-11-E
8-polig, Schraubklemmen P3G-08
11-polig P3GA-11
Haltebügel (Paar) Für Sockel PL08 und PL11 Y92H-1
Für Sockel PF085A Y92H-2
Adapter für Fronttafeleinbau Y92F-30
Zeitfeststellring Y92A-Y1
Technische Daten
Betriebsspannungsbereich 85 % bis 110 % der Nenn-Versorgungsspannung
Rückfallspannung max. 10 % der Nenn-Versorgungsspannung
Rücksetzzeit Min. Versorgungsspannungs-Unterbrechungszeit: Mindestimpulsweite 0,5 s: 0,5 s
Schaltausgängeausgänge 6 A bei 250 V AC, ohmsche Last (cos = 1)
Installationsmöglichkeiten Schalttafeleinbau (außer H2C-F/-FR-Modelle), Oberflächenmontage, DIN-Schienenmontage
Lebensdauer Mechanisch: min. 10000000 Schaltspiele
Elektrisch: min. 500000 Schaltspiele
Lebensdauer des Motors 20000 h
Wiederholgenauigkeit max. ±0,5 % des Skalenendwerts (max. ±1 % bei 0,2 bis 6 s für den Zeitbereichcode B oder bei 0,5 bis 12 s für den Zeitbereichcode C)
Einstellungsfehler max. ±2 % d. Skalenendwerts
Rücksetzzeit max. 0,5 s
Spannungseinfluss max. ±1 % d. Skalenendwerts Temperatureinfluss max. ±2 % d. Skalenendwerts Umgebungstemperatur Betrieb: –10 bis 50 °C Gehäusefarbe Hellgrau (Munsell 5Y7/1) Schutzart IP40 (Gerätefront)
Abmessungen in mm
(H × B × T)
48 × 48 × 77,5
