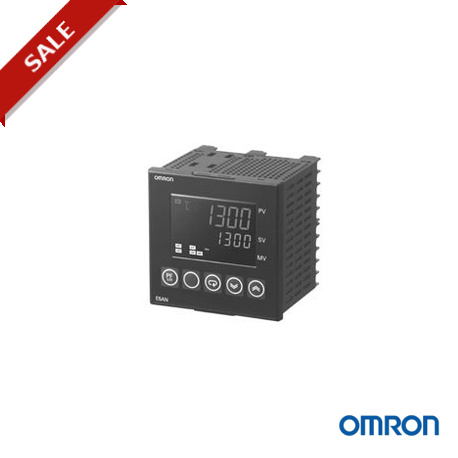

E5EN-R3MT-500-N AC100-240 243735 OMRON Temperatur- und Prozessthermoelement / Pt100 3 Alarmes Saída 48x96 Re..

Digitaler Temperaturregler (Basismodell)
E5AN/E5EN (96 x 96 mm und 48 x 96 mm)
Neue Basis-Temperaturregler in den Baugrößen 96 x 96 mm und 48 x 96 mm mit erweiterten Funktionen und verbesserter Leistung.
Verbesserte Anzeigegenauigkeit und
Funktion für die vorbeugende Wartung.
• Anzeigegenauigkeit
Thermoelementeingang: ±0,3 % des Prozesswerts (vorherige
Modelle: ±0,5 %)
Pt-100 -Eingang: ±0,2 % des Prozesswerts (vorherige Modelle:
±0,5 %)
Analogeingang: ±0,2 % des Skalenendwerts (vorherige
Modelle: ±0,5 %)
• Eine Istwert/Sollwert-Statusanzeigefunktion ermöglicht den Wech- sel zwischen Istwert- und Sollwertanzeige sowie der Anzeige des Temperaturregler-Status (auto/manuell, RUN/STOP und Alarme).
• Vorbeugende Wartung für Relais mit EIN/AUS-Zähler für den
Regelausgang.
96 × 96 mm
E5AN
48 × 96 mm
E5EN
• 3-Ebenen-Anzeige, die den Istwert, Sollwert und Stellwert gleichzeitig anzeigt.
• Ein-Tasten-Bedienung mit PF-Taste, der Funktionen wie auto/manuell, RUN/STOP oder sonstige Funktionen zugewiesen werden können.
E/A-Hauptfunktionen
Siehe Sicherheitshinweise auf Seite18.
Ereigniseingange
• Ohne
• Zwei
E5AN E5EN
Dreizeilige Anzeige ✽ Gleichzeitige Anzeige von Werten wie Istwert, Sollwert und Stellwert.
✽ Eine zweizeilige Anzeige bei Auslieferung. Eine dreizeilige Anzeige wird beim Initialisieren der Parameter aktiviert. Weitere Einzelheiten zur dritten Anzeigeebene entnehmen Sie bitte dem Bedienerhandbuch für das Basismodell (Cat. No. H156).
Sensoreingange
• Eingange für Thermoelement/Pt100 (Modelle mit Temperatureingangen)
• Analo geingange Strom/Spannung
Vierstellige 11-Segment-Anzeige
• Umschaltung auto/manuell
• Statusanzeige des
(Modelle mit Analogeingangen)
Anzeigegenauigkeit
• Thermoelementeingang: ±0,3 % des Istwerts
• Pt 100-Eingang: ±0,2 % des Istwerts
• Analogeingang: ±0,2 % des Skalenendwerts
Messungs- und Regelungsansprechzeit
• 250 ms
Regelausgang 2
• Spannungsausgang
(schaltend)
(zur Ansteuerung von
Halbleiterrelais)
• Langlebiger
Relaisausgang (Hybrid)
Regelausgang 1
• Relaisausgang
3 Zusatzausgange
Temperaturreglers
• Funktion „Einfaches Programm“
• Regelausgangs- Gesamttakt-Zahler-Alarm
• Istwert-Änderungsraten-Alarm
• Optional erhaltliche Modelle mit RS-485- oder
RS-232C-Kommunikation
PF-Taste
(Programmierbare Funktionstaste)
• Spannungsausgang (schaltend, zur Ansteuerung von Halbleiterrelais)
• Stromausgang (stetig)
Dieses Datenblatt dient als Richtlinie zur Auswahl von Produkten. Lesen Sie vor dem Einsatz des Produkts die Sicherheitshinweise und sonstige Informationen zum Betrieb in den folgenden Benutzerhandbüchern durch.
E5CN/E5AN/E5EN Bedienerhandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H156) E5CN/E5AN/E5EN Kommunikationshandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H158)
Digitaler Temperaturregler (Basismodell) E5AN/E5EN 1
