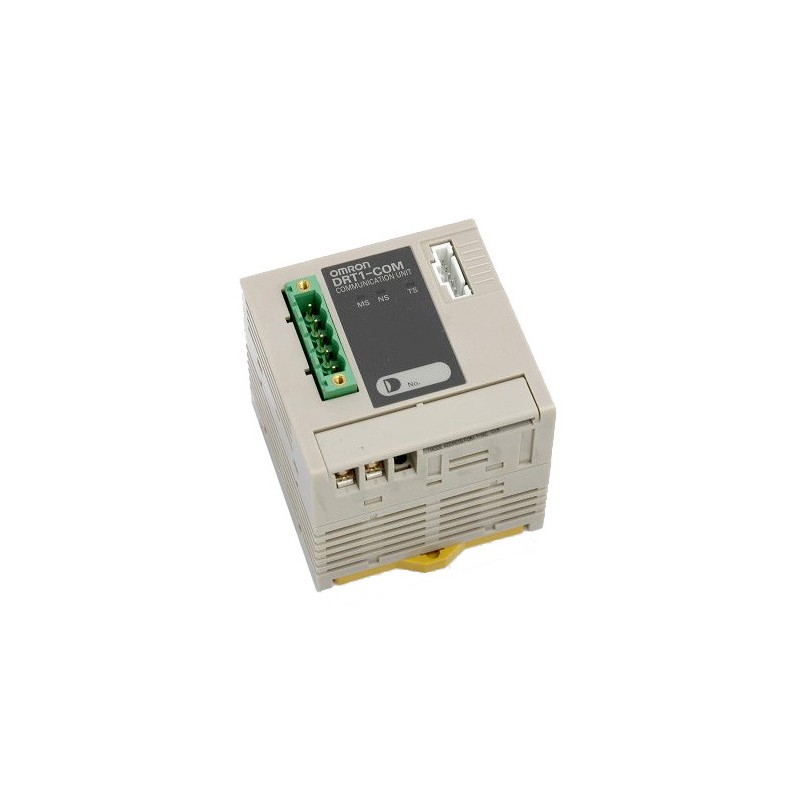

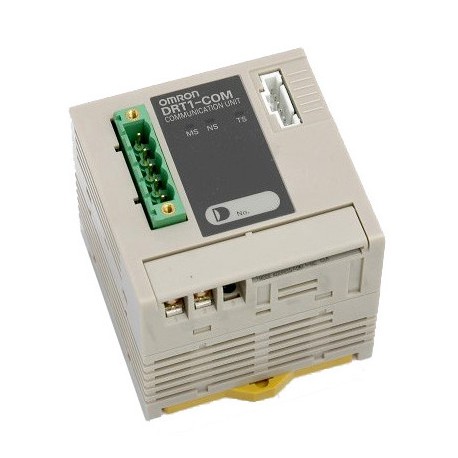

DRT1-COM DRT11103E 133630 OMRON DeviceNet-Schnittstelle für GT1-Module

CJ-Serie-DeviceNet-Gerät
CJ1W-DRM21
Kleinsten in der Industrie! Ein DeviceNet-Gerät für die CJ-Serie Bietet Branchenweit führende Leistung und
Funktionen
CSM_CJ1W-DRM21_DS_E_8_1
Features
CJ1W-DRM21
• Ermöglicht die Steuerung von bis zu 32.000 Punkte (2000 Wörter) pro master, und sorgt für einen hohen Grad an Gleichzeitigkeit zwischen Daten.
• Kann verwendet werden, sowohl als master und slave gleichzeitig.
• Ausgestattet mit Einstellungen und monitor-Funktionen, die auf die Verbesserung sowohl design-und startup-Effizienz. Erreichen Sie maximale Leistung durch die Verwendung in Kombination mit einem Konfigurator.
• Dateien master-und slave-Einstellungen können hoch-und runtergeladen werden über die memory-Karten, so dass effektive Fehlersuche und einfacher Installation.
System-Konfiguration
DeviceNet
Konfigurator
Control system
Wartung-system
Ethernet
Controller
DRT2-Serie MIL-Stecker-Klemmen
Wartung Informationen
Häufige Smart Slave-Funktionen Netzwerk Stromversorgung Spannung monitor-Einheit/Gerät Angeschlossen Kommentare
Unit power-ON time monitor
E5ZN-DRT
Smart-Slave DeviceNet
Communications Unit
Control Informationen
DRT2-Serie
Smart-Slave
Remote-I/O-Klemmen
DRT2-Serie
Remote-I/O-Klemmen Modelle mit 3-tier-Terminal-Blöcke
DRT2-Serie
Remote-I/O-Klemmen
Relais-Ausgangsklemmen
DRT2-Serie
Smart-Slave
Analog-I/O-Klemmen
DRT2-Serie Smart-Slave-Umwelt-resistiv Terminals
DRT2-Serie Intelligenter Slave-Sensor-Klemmen
DRT2-Serie Schraube-weniger Klemmen-Klemmen
Smart-Slave: DRT2-Serie Board Klemmen
mit MIL-Steckverbinder
Rüstzeit Reduzieren
• Netzwerk-power-supply-monitor-Funktion • Gleitende Mittelwertbildung
Reduzieren Sie Ausfallzeiten
• Einheit-Kommentare-Funktion
Verbesserung Der Wartung
• Betriebszeit-monitor-Funktion
• Input-filter-Funktion
• Power-ON-Einschaltstrom-Schutz-Funktion
• Kommunikations-speed auto-detect-Funktion
• Scaling-Funktion
• Benutzer-Kompensation Funktion
• Kumulative Zähler
• Anzahl der A/D-Wandlung Punkte
(conversion cycle) einstellen
• Peak/bottom-hold-Funktion
• Top - /Tal-hold-Funktion
• Prozentuale Veränderung Berechnungs-Funktion
• Angeschlossenes Gerät Kommentarfunktion
• I/O power supply-monitor-Funktion
• Sensor Spannungsversorgung Kurzschlusserkennung Funktion
• Externe Last, Kurzschluss-Erkennung Funktion
• Getrennt-sensor-Erkennung-Funktion
• Kontakt schaltspielzähler (Siehe Hinweis.)
• Einheit conduction time-monitor-Funktion
• Gesamt AUF Zeit-monitor-Funktion (Siehe Hinweis.)
• Netzwerk-Versorgungsspannung-monitor-Funktion
• Kommunikationsfehler-Protokoll Funktion
• Letzte Wartung Datum
• Komparator-Funktion
• Einstellbare Ausgabe-Wert nach Fehler
Hinweis: Die Anzahl der Kontakt-operations-monitor-Funktion und die kumulativen AUF-Zeit-monitor-Funktion können nicht gleichzeitig genutzt werden für die gleichen Ansprechpartner.
1
