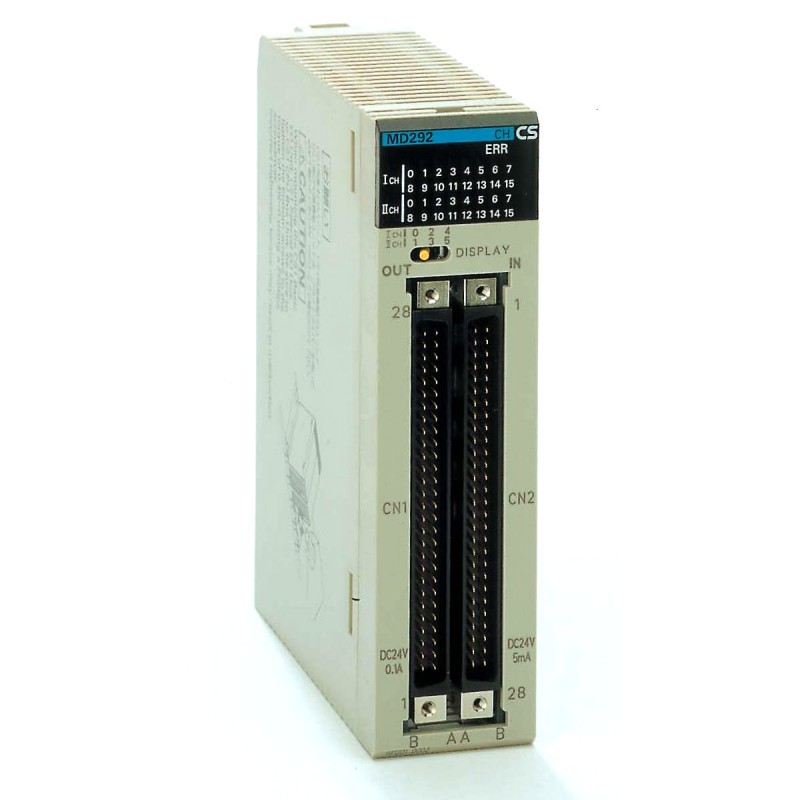

CS1W-MD292 135686 OMRON Control System, 48/48 Modul E / S-Ausgänge PNP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CS1W-MD292 135686 OMRON Control System, 48/48 Modul E / S-Ausgänge PNP

CS1W-MD292

135686

OMRON

Verfügbar Schiff am heute

Control System, 48/48 Modul E / S-Ausgänge PNP

Mehr Infos


Steuerungen SPS

CS1

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



CS-Serie Digital-E/A-Baugruppen SPS mit Baugruppenträger
Bis zu 96 E/A-Punkte je Baugruppe – Eingänge, Ausgänge oder Ein- und Ausgänge
Digitale E/A-Baugruppen arbeiten als Schnittstellen der SPS und ermöglichen ihren
Einsatz als schnelle und zuverlässige Ablaufsteuerung. Dank der Vielfalt der zur
Verfügung stehenden Baugruppen, von schnellen DC-Eingängen bis hin zu
Relaisausgängen, können Sie die CS1 an Ihre Anforderungen anpassen.
Es stehen CS1-Baugruppen mit unterschiedlicher Anzahl von E/A-Punkten und
verschiedenen Anschlusstechnologien zur Verfügung. Baugruppen mit abnehmbaren
M3-Schraubklemmen können bis zu 16 E/A-Punkte haben. Baugruppen mit hoher
E/A-Dichte verfügen über 32 oder 64 E/A-Punkte und sind mit 40-poligen Standard- Verbindern ausgestattet. Vorkonfektionierte Kabel und Verdrahtungsklemmen
erleichtern den Anschluss der Baugruppen mit hoher E/A-Dichte.
Bestellinformationen
Punkte Typ Nennspannung Nennstrom Anmerkungen Anschlussart Bestellbezeichnung*1
16 AC- oder DC-Eingang 120 V AC oder V DC 10 mA – M3 CS1W-IA111
16 AC-Eingang 240 V AC 10 mA – M3 CS1W-IA211
16 DC-Eingang 24 V DC 7 mA – M3 CS1W-ID211
16 DC-Eingang 24 V DC 7 mA Eingänge starten Interrupt-Tasks im SPS-Programm M3 CS1W-INT01
16 DC-Eingang 24 V DC 7 mA Erfassung von Impulsweiten ab 50 μs M3 CS1W-IDP01
32 DC-Eingang 24 V DC 6 mA – 1 Fujitsu (40-polig) CS1W-ID231
64 DC-Eingang 24 V DC 6 mA – 2 Fujitsu (40-polig) CS1W-ID261
96 DC-Eingang 24 V DC 5 mA – 2 Fujitsu (56-polig) CS1W-ID291
8 Triac-Ausgang 250 V AC 1,2 A – M3 CS1W-OA201
16 Triac-Ausgang 250 V AC 0,5 A – M3 CS1W-OA211
8 Relaisausgang 250 V AC 2,0 A – M3 CS1W-OC201
16 Relaisausgang 250 V AC 2,0 A – M3 CS1W-OC211
16 DC-Ausgang (NPN) 12 bis 24 V DC 0,5 A – M3 CS1W-OD211
16 DC-Ausgang (PNP) 24V DC 0,5A Mit Kurzschlussschutz und Alarm M3 CS1W-OD212
32 DC-Ausgang (NPN) 12 bis 24 V DC 0,5 A – 1 Fujitsu (40-polig) CS1W-OD231
32 DC-Ausgang (PNP) 24V DC 0,5A Mit Kurzschlussschutz und Alarm 1 Fujitsu (40-polig) CS1W-OD232
64 DC-Ausgang (NPN) 12 bis 24 V DC 0,3 A – 2 Fujitsu (40-polig) CS1W-OD261
64 DC-Ausgang (PNP) 24V DC 0,3A Mit Kurzschlussschutz und Alarm 2 Fujitsu (40-polig) CS1W-OD262
96 DC-Ausgang (NPN) 12 bis 24 V DC 0,1 A – 2 Fujitsu (56-polig) CS1W-OD291
96 DC-Ausgang (PNP) 24 V DC 0,1 A – 2 Fujitsu (56-polig) CS1W-OD292
32+32 DC-Ausgang (NPN) 12 bis 24 V DC 0,3 A – 2 Fujitsu (40-polig) CS1W-MD261
32+32 DC-Ein- und -Ausgang (PNP) 24 V DC 0,3 A Mit Kurzschlussschutz und Alarm 2 Fujitsu (40-polig) CS1W-MD262
48+48 DC-Ausgang (NPN) 12 bis 24 V DC 0,1 A – 2 Fujitsu (56-polig) CS1W-MD291
48+48 DC-Ein- und -Ausgang (PNP) 12 bis 24 V DC 0,1 A – 2 Fujitsu (56-polig) CS1W-MD292
*1 C200H E/A-Baugruppen können ebenfalls installiert werden, ausgenommen bei CS1D-Systemen.
Hinweis: Alle Digital-E/A-Baugruppen sind als einfache E/A-Baugruppen ausgelegt.
Zubehör
Beschreibung Anschlussart Bestellbezeichnung
Verbindungskabel zwischen E/A-Klemmenblock und E/A-Baugruppe mit 40-poligem Fujitsu-Steckverbinder ( _ _ _ = Länge in cm) Fujitsu (40-polig) XW2Z- B
E/A-Klemmenblock für Eingangsbaugruppe mit 40-poligem Fujitsu-Steckverbinder Push-In XW2R-P34G-C1
E/A-Anschlussklemmenblock für Ausgangsbaugruppe mit 40-poligem Fujitsu-Steckverbinder Push-In XW2R-P34G-C3
E/A-Anschlussklemmenblock für Eingangsbaugruppe mit 40-poligem Fujitsu-Steckverbinder Schraublemmen XW2R-E34G-C1
E/A-Anschlussklemmenblock für Ausgangsbaugruppe mit 40-poligem Fujitsu-Steckverbinder Schraubklemmen XW2R-E34G-C3
E/A-Anschlussklemmenblock für Eingangsbaugruppe mit 40-poligem Fujitsu-Steckverbinder M3-Schraubklemmen XW2R-J34G-C1
E/A-Anschlussklemmenblock für Ausgangsbaugruppe mit 40-poligem Fujitsu-Steckverbinder M3-Schraubklemmen XW2R-J34G-C3
Hinweis: E/A-Kabel und Klemmenblöcke finden Sie auf Seite 72
