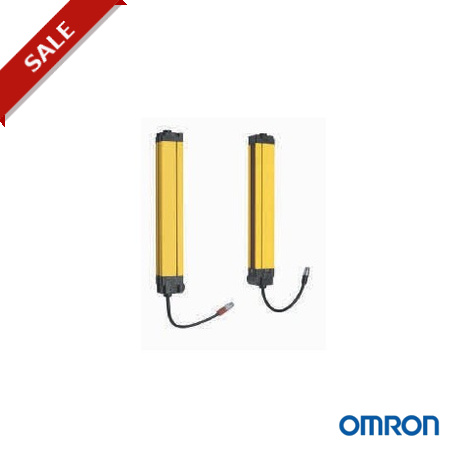

MS2800S-EB-030-1000 247955 OMRON Sicherheitstechnik Sicherheitslichtgitter Typ 2, Basis Version Eigenständig..

MS4800/2800 Sicherheitslichtgitter Typ 4/2
Sicherheitslichtgitter Typ 2 oder 4
Die Sicherheitslichtgitter der Familien MS4800 und MS2800 vereinfachen Montage, Konfiguration, Betrieb und Wartung durch:
• Reichweite von max. 20 m bei einer Auflösung von 30 mm und von 7 m bei einer
Auflösung von 14 mm
• LED-Strahlanzeige für einfache Ausrichtung und Diagnose
• DIP-Schaltereinstellung für Ausblendung, Muting und optische Kodierung
• Typ-2/4-Sensor gemäß EN 61496-1
• Universelles M12-Anschluss- und Montagekonzept mit robustem Gehäuse
• Mehrfach kaskadierbar mit bis zu 3 Sätzen
Bestellinformationen
MS2800 Steuerungskategorie 2
Anschlussmöglichkeiten Standard Master Slave
Standard
Einzelbetrieb
Master
Reihenschaltung, Muting
Slave
Nur Reihenschaltung
MS2800S- MS2800FS- MS2800F-
Funktionssatz Standard Advanced Standard Advanced
Standard:
Anlauf-/Wiederanlaufsperre, Relaisüberwachung,
2 optische Kanäle,
integrierte Ausrichtungshilfe
Advanced: Muting, Ausblendung (fest/fließend)
MS2800S-EB- MS2800S-EA- MS2800FS-EB- MS2800FS-EA- MS2800F-E-
Auflösung 14 mm 30 mm 14 mm 30 mm 14 mm 30 mm 14 mm 30 mm 14 mm 30 mm
14 mm Fingerschutz MS2800S-EB-
MS2800S-EB-
MS2800S-EA-
MS2800S-EA-
MS2800FS-EB-
MS2800FS-EB-
MS2800FS-EA-
MS2800FS-EA-
MS2800F-E-
MS2800F-E-
30 mm Handschutz
Länge
240 mm bis 2120 mm in
Schritten von 40 mm
014-
280 … 1800
030-
280 … 2120
014-
280 … 1800
030-
280 … 2120
014-
280 … 1800
030-
280 … 2120
014-
280 … 1800
030-
280 … 2120
014-
240 … 1280
030-
280 … 2120
MS4800 Steuerungskategorie 4
Anschlussmöglichkeiten Standard Master Slave
Standard
Einzelbetrieb
Master
Reihenschaltung, Muting
Slave
Nur Reihenschaltung
MS4800S- MS4800FS- MS4800F-
Funktionssatz Standard Advanced Standard Advanced
Standard: Anlauf-/ Wiederanlaufsperre, Relaisüberwachung,
2 optische Kanäle, integrierte
Ausrichtungshilfe
Advanced: Muting, Ausblendung (fest/fließend)
MS4800S-EB- MS4800S-EA- MS4800FS-EB- MS4800FS-EA- MS4800F-E-
Auflösung 14 mm 30 mm 14 mm 30 mm 14 mm 30 mm 14 mm 30 mm 14 mm 30 mm
14 mm Fingerschutz MS4800S-EB-
MS4800S-EB-
MS4800S-EA-
MS4800S-EA-
MS4800FS-EB- MS4800FS-EB- MS4800FS-EA- MS4800FS-EA-
MS4800F-E-
MS4800F-E-
30 mm Handschutz
Länge
240 mm bis 2120 mm in
Schritten von 40 mm
014-
280 ... 1800
030-
280 ... 2120
014-
280 ... 1800
030-
280 ... 2120
014-
280 ... 1800
030-
280 ... 2120
014-
280 ... 1800
030-
280 ... 2120
014-
240 ... 1280
030-
280 ... 2120
Beispiele MS2800S-EB-030-1000
Einzelbetrieb
Standard-Funktionssatz Auflösung 30 mm Schutzfeldhöhe 1000 mm
MS4800FS-EA-014-1200
Reihenschaltung-Modell
Advanced-Funktionssatz Auflösung 14 mm Schutzfeldhöhe 1200 mm
MS4800F-E-014-600
Slave-Betrieb
Auflösung 14 mm
Schutzfeldhöhe 600 mm
480
MS4800/2800 Sicherheitslichtgitter Typ 4/2
Technische Daten
Produktbezeichnung MS4800_ -E_ -_ _ _ -_ _ _ _ MS2800_ -E_ -_ _ _ -____ Sensortyp Typ 4 Typ 2
Normale Reichweite
Reduzierte Reichweite (DIP-Schalter 6)
14 mm Auflösung: 0,3 – 7 m, 30 mm Auflösung: 0,3 - 20 m
14 mm Auflösung: 0,3 - 3 m, 30 mm Auflösung: 0,3 - 8 m
Abstand zwischen optischen Achsen 14 mm Auflösung: 10 mm, 30 mm Auflösung: 20 mm
Schutzfeldhöhe 14 mm Auflösung: 280 - 1800 mm, 30 mm Auflösung: 240 - 2120 mm
Kleinstes erkennbares Objekt: 14 mm Auflösung: 14 mm, nicht transparent 30 mm Auflösung 30 mm, nicht transparent
Effektiver Öffnungswinkel Innerhalb ±2,5° Innerhalb ±5,0°
Basierend auf IEC 61496-2. Sowohl für Sender als auch Empfänger, wenn der Abstand mindestens 3 m beträgt.
Lichtquelle Infrarot-LEDs (880 nm), Leistungsabgabe: 180 mW, Klasse 1 gemäß EN60825-1
Versorgungsspannung (Vs) 24 V DC ±20 %, gemäß EN/IEC60204, fähig zur Überbrückung eines Spannungsabfalls für min. 20 ms Ausgänge (OSSD) Zwei Sicherheits-PNP-Transistorausgänge, Laststrom max. 625 mA*1, Kurzschlussschutz Hilfsausgang (kein Sicherheits-Schaltausgang) Ein PNP-Ausgang liefert 100 mA bei 24 V DC. Dieser Ausgang folgt den OSSDs.
Ausgangsbetriebsart Schaltausgang: Hellschaltend
Testfunktionen Selbsttest (nach Einschalten und während des Betriebs)
Sicherheitsfunktionen Alle Ausführungen: Automatische oder manuelle Rücksetzung, Externe Relaisüberwachung (EDM) nur Advanced-Versionen: Feste Ausblendung, fließende Ausblendung, Muting
Ansprechzeit EIN nach AUS: 14 bis 59 ms
Fremdlichtunempfindlichkeit Glühlampe: max. 3000 Ix (Lichtintensität auf der Empfängerfläche) Umgebungstemperatur Betrieb: –10 bis +55 °C, Lagerung: –25 bis 70 °C (ohne Vereisung oder Kondensation) Schutzart IP65 (IEC60529)
Anschlussart Flexibles Kabel mit M12-Steckverbinder: Empfänger: 8-polig, Sender: 5-polig
Materialien Gehäuse: Aluminium mit Polyurethan-Pulverbeschichtung, Kappe: Polycarbonat, Frontfenster: Acryl, Montagewinkel:
kaltgewalzter Stahl
Größe (Querschnitt) 39 x 50 mm
Empfänger-Anzeigeleuchten Einzelstrahlanzeige (IBI), Sperre, Ausblendung aktiv, RUN- und STOP-Status, Fehlercodes
Sender-Anzeigeleuchten EIN, AUS, Fehler
AOPD (ESPE) Typ 4 nach IEC 61496-1 Typ 2 nach IEC 61496-1
Eignung für Sicherheitssteuerungssysteme Kat. 4 gemäß EN 954-1 und PLe gemäß EN ISO 13849-1 Kat. 2 gemäß EN954-1, PLc gemäß EN ISO 13849-1
Sicherheitsstufe (SIL) SIL 3 gemäß IEC 61508
PFH 5,9 x 10-8
*1 Für max. 12 m empfehlen wir die Verwendung von F39-JMR-Kabeln. Um längere Kabel und einen Strom von 625 mA verwenden zu können, werden F39-JMR-Kabel benötigt.
Anschlussbeispiel
Mit manuellem Start und externer Relaisüberwachung
Spannungsversorgung
Schutzerde
+24 V DC
GND (Erdung)
Sicherung
*1
Für das MTS ist ein Öffner erforderlich. Falls kein MTS verwendet wird, verbinden Sie MTS und MTS Ret. direkt.
K2
K1 K1 *2
*2
Die K1- und K2-Spulen müssen
mit einer Schutzbeschaltung versehen werden.
Erde GND
+24 V
*1
MTS
Erde GND
+24 V
K2 *2
Weitere Einzelheiten finden Sie
in der Dokumentation der Relais und Schütze.
(Erdung) DC
Ret. MTS
(Erdung)
EDM Start Aux. OSSD1 OSSD2
DC
MS4800/MS2800
Sender
K1 und K2 - zwangsgeführte Relais o. Schütze erforderlich
MS4800/MS2800
Empfänger
