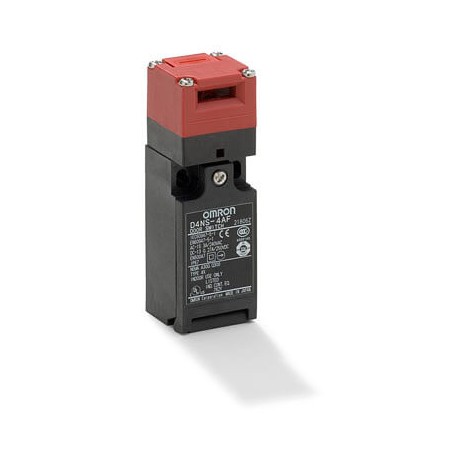

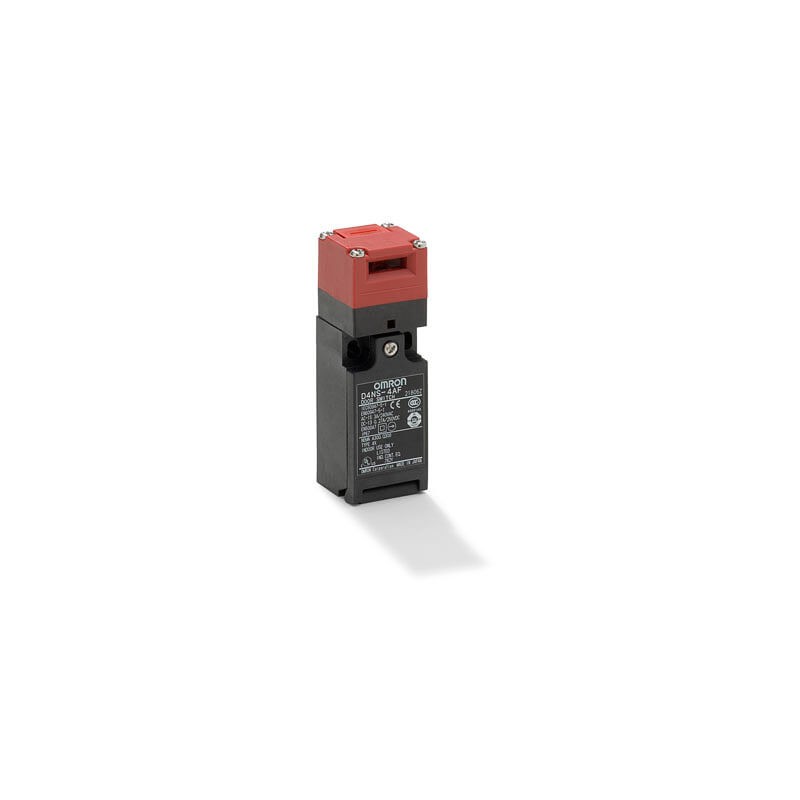

> >>D4NS-5DF 163386 OMRON 3NC Kunststoff 2-PG13,5
Vorheriges Produkt Nächstes Produkt
D4NS-5DF 163386 OMRON 3NC Kunststoff 2-PG13,5 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D4NS-5DF 163386 OMRON 3NC Kunststoff 2-PG13,5

D4NS-5DF

163386

OMRON

Verfügbar Schiff am heute

3NC Kunststoff 2-PG13,5

Mehr Infos


Eingestellte Produkte oder niedrige Zitat

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Features

Türschalter mit getrenntem Betätiger im Kunststoffgehäuse

Die D4NS-Serie umfasst zusätzlich zu den früheren Ausführungen mit zwei Kontakten (1 Öffner + 1 Schließer und 2 Öffner) neue Ausführungen mit drei Kontakten: 2 Öffner + 1 Schließer und 3 Öffner. Außerdem sind Ausführungen mit M12-Steckeranschluss oder Kabeleinführungen (z. B. M20) erhältlich.

  • Ausführungen mit drei Kontakten: 2 Öffner + 1 Schließer und 3 Öffner
  • Ausführungen mit zwei Kontakten: 1 Öffner + 1 Schließer und 2 Öffner
  • Ausführungen mit M12-Steckeranschluss
  • Die standardmäßige Goldauflage auf allen Kontakten sorgt für hohe Kontaktzuverlässigkeit.
  • Für Standard- und Mikrolasten gleichermaßen geeignet

Ordering information

Switches (with approved direct opening contacts)

Type

Contact configuration

Conduit opening/connector

Order code

1-conduit

Slow-action

1NC/1NO

M20

D4NS-4AF

2NC

M20

D4NS-4BF

2NC/1NO

M20

D4NS-4CF

3NC

M20

D4NS-4DF

Slow-action MBB contact

1NC/1NO

M20

D4NS-4EF

2NC/1NO

M20

D4NS-4FF

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting (horizontal)


D4DS-K3

Adjustable mounting
(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

300,000 operations min. for a resistive load of 10 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Direct opening force2

60 N min.

Direct opening travel2

10 mm min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Protection against electric shock

Class II (double insulation)

Pollution degree (operating environment)

3 (EN60947-5-1)

Contact gap

2×2 mm min

Conditional short-circuit current

100 A (EN60947-5-1)

Rated open thermal current (Ith)

10 A (EN60947-5-1)

Ambient temperature

Operating:-30°C to 70°C with no icing

Note:The above values are initial values.

1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.
