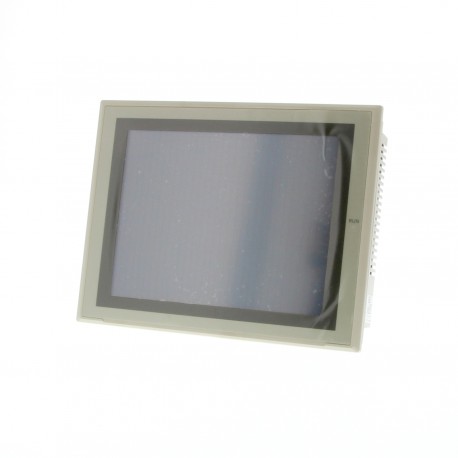

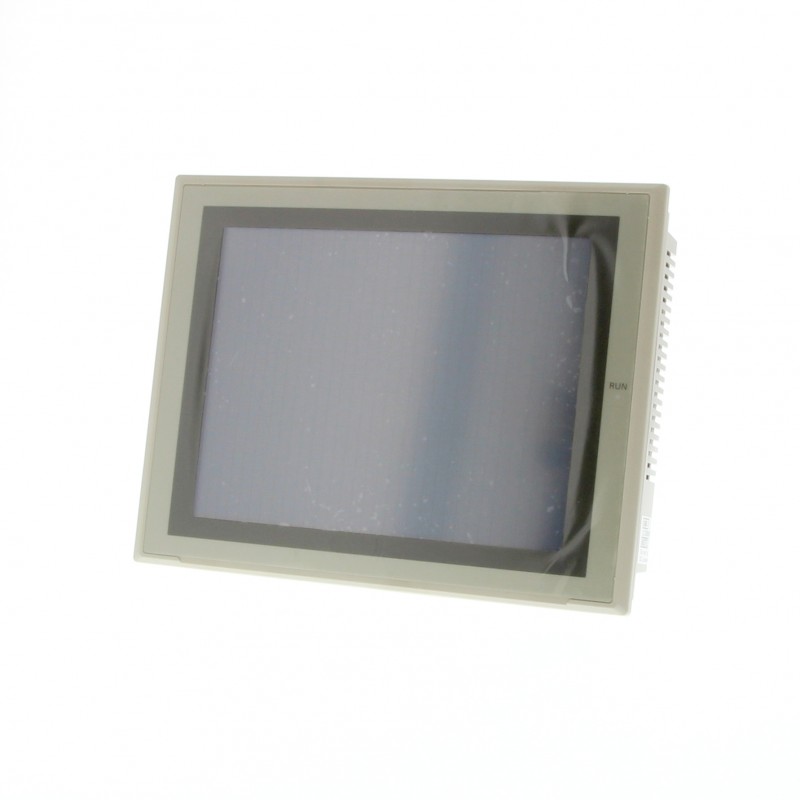

OMRONProgrammierbare Bedienterminals (HMI) NS10NS10-TV00-V2 NS100009M NS10TV00V2 OMRON Serie NS TFT 10.4" Farbe (Beige)
OMRON NS10-TV00-V2 NS100009M NS10TV00V2 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NS10-TV00-V2 NS100009M NS10TV00V2 OMRON Serie NS TFT 10.4" Farbe (Beige)

Artikel-Nr.: NS10-TV00-V2

Code: NS100009M

Katalog-Zahl: NS10TV00V2

Hersteller: OMRON

Beschreibung:

Serie NS - TFT 10.4" Farbe (Beige)
NS-Serie - TFT 10.4" Farbe (Beige)
Bedienterminal- NS-Touch-Screen-Bedienterminal- 10" TFT Graphikanzeige 32000 Farben- 40x30 Touch-Felder, je 16x16 Pixel- Gehäuse: 315x241x48,5mm, beige- Anzeigengr.: 640x480 Pixel, 215x162mm, 10,4"- Schriftzeichen: 8x8..32x32 Pixel, Unicode- Touch-Switch-Ausführung: drucksensitiv- CF-Karten-Steckplatz- 2xRS 232C Schnittstelle + USB-Master+Slave- Protokolle: Host Link, 1:1/1:N NT-Link- Anschluss an: SPS, Barkodeleser, Temp.Regler, Memory Link, Modem- Hintergrundbeleuchtung: 50 000Std.- Programmspeicher: 60MB- max. 4000 Bildschirmseiten- Programmoption: Smart Active Parts- Erweiterungsoption: CLK, Videoboard- IP65 / IP20- cULus, CE
HMI - Terminal, 10,4 Zoll, TFT, 256 Farben, 2 x RS-232C, 60 MB-Anwenderspeicher, 24 VDC, beige

Kategorien:

  • Industriesteuerungen SPS > Grafik-Panel
  • OMRON > Programmierbare Bedienterminals (HMI) > NS10

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Technische Daten

Frame colourBeige
Screen diagonal10.4 inch
Number of pixels, horizontal640
Number of pixels, vertical480
Type of displayTFT
Number of colours of the display32768
Number of Ethernet ports0
Number of RS-232 ports2
Number of RS-422 ports0
Number of RS-485 ports0
Number of USB ports1
Degree of protection (IP), front sideIP65
Width of the front323 mm
Height of the front241 mm
Width of panel cutout302 mm
Height of panel cutout228 mm
Built-in depth42 mm
Weight2300 g

Zubehör

CJ1W-CIF11Speicherprogrammierbare Steuerung- Schnittstellenwandler- SPS-RS232 <> SPS-RS422/485- Kabellänge: 0cm, RS422/485: Klemmleiste- UB: 5VDC über RS232 Schnittstelle- IP20- cULus, CE, NK, Lloyds
CP1W-CN221Speicherprogrammierbare Steuerung- Kabel + Zubehör CP1- Programmierkabel- USB-A <> USB-B- Kabellänge: 200cm- CE
HMC-AP001Speicherprogrammierbare Steuerung- Speichermedium- PCMCIA-Adapter für PC- zur Aufnahme eines Compact Flash Memory Card Speichermoduls
HMC-EF183Speicherprogrammierbare Steuerung- Speichermedium- Speicherkarte CF- 128MB- CE, NK, Lloyds
HMC-EF283Speicherprogrammierbare Steuerung- Speichermedium- Speicherkarte CF- 256MB- CE, NK, Lloyds
HMC-EF583Speicherprogrammierbare Steuerung- Speichermedium- Speicherkarte CF- 512MB- CE, NK, Lloyds
NS-AL002Bedienterminal- Kabel+Zubehör NT/NS Bedienterminal- Schnittstellenwandler- NT-RS232 <> RS422- UB: 5VDC über RS232- max. Kabellängen: 0m/500m- IP20- UL, CE
NS12-KBA04Bedienterminal- Kabel+Zubehör NS Bedienterminal- Schutzfolie gegen Reflexion- für NS12/10- 5St. / Verpackung
NS12-KBA05NBedienterminal- Kabel+Zubehör NS Bedienterminal- Schutzfolie gegen Verschmutzung, transparent- für NS12/10- 5St. / Verpackung
XW2Z-200TZubehör für programmierbare Steuerung- Kabel für serielle Schnittstellen- NT/NS RS-232C, D-Sub 9-p. <-> SPS RS-232C, D-Sub 9-p.- Kabellänge 200cm- Äquivivalent: CBL405C 2M
XW2Z-500TZubehör für programmierbare Steuerung- Kabel für serielle Schnittstellen- NT/NS/NB RS-232C, D-Sub 9-p. <-> SPS RS-232C, D-Sub 9-p.- Kabellänge 500cm- Äquivivalent: CBL405C 5M

ETIM for 209580 Industriesteuerungen SPS (EC001412)

MerkmalsnameAusführung des Displays (EF008244)
MerkmalswertTFT
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameTouch-Technologie (EF010884)
MerkmalswertResistiv-Touch
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertNein
MerkmalsnameProzesswertdarstellung (Ausgabe) möglich (EF003111)
MerkmalswertJa
MerkmalsnameMit SW-Schnittstellen (EF003121)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertJa
MerkmalsnameMit Farbdisplay (EF003097)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameMit Meldesystem (inkl. Puffer und Quittierung) (EF003110)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameMit Druckausgabe (EF003115)
MerkmalswertJa
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameZusätzliche Softwarekomponenten, ladbar (EF003117)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameMit Rezepturen (EF003113)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertNein
MerkmalsnameMit nummerischer Tastatur (EF003105)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertJa
MerkmalsnameMit Alpha Tastatur (EF003106)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameProzesswertvorgabe (Eingabe) möglich (EF003112)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameMit Meldungsanzeige (EF003109)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert0
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameHöhe der Front (EF003652)
Merkmalswert241 mm
MerkmalsnameBreite der Front (EF003651)
Merkmalswert323 mm
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert1
MerkmalsnameAnzahl der Bildpunkte, vertikal (EF003100)
Merkmalswert480
MerkmalsnameAnzahl der Tasten mit LED (EF009259)
Merkmalswert10
MerkmalsnameEinbautiefe (EF000218)
Merkmalswert42 mm
MerkmalsnameAnzahl der Systemtasten (EF009260)
Merkmalswert10
MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)
Merkmalswert0
MerkmalsnameNutzbarer Projektspeicher/Anwenderspeicher (EF003108)
Merkmalswert61440 kByte
MerkmalsnameAnzahl der Farben des Displays (EF003098)
Merkmalswert32768
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der Funktionstasten, programmierbar (EF003103)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert2
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der Online-Sprachen (EF003116)
Merkmalswert16
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameAnzahl der Ebenen, Passwortschutz (EF003114)
Merkmalswert5
MerkmalsnameAnzahl der Bildpunkte, horizontal (EF003099)
Merkmalswert640
MerkmalsnameBildschirmdiagonale (EF002032)
Merkmalswert10.4 inch
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert0 °C
MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert20.4 V

DATASHEET - PDF

Titel
Größe
Typ
NS10-TV00-V2 NS10TV00V2 NS100009M DE_NS12-TS00-V2.pdf
4 Mbytes
NS10-TV00-V2 NS10TV00V2 NS100009M v085_ns_series_host_connection_manual_connection_guide_en.pdf
435 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
