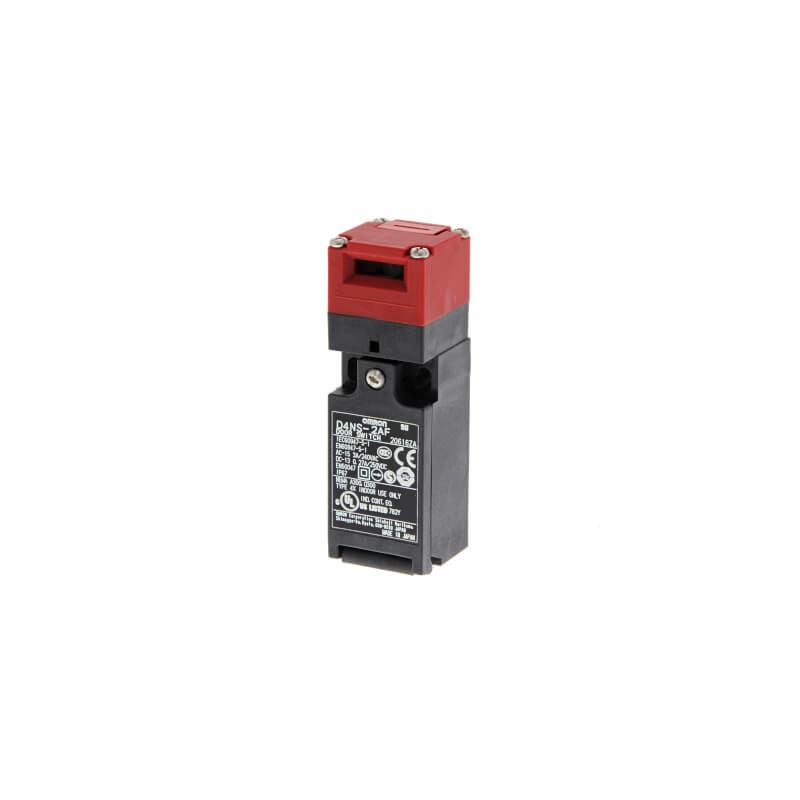

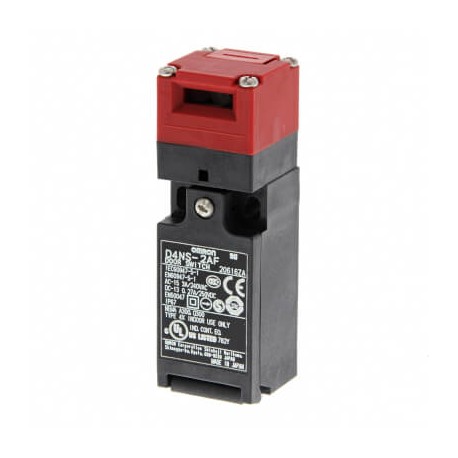

D4NS-4CF 163875 OMRON Security-Produkt, Kunststoff 2NC / 1NO M20 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D4NS-4CF 163875 OMRON Security-Produkt, Kunststoff 2NC / 1NO M20

D4NS-4CF

163875

OMRON

Verfügbar

Schiff am heute

Security-Produkt, Kunststoff 2NC / 1NO M20

Mehr Infos


Sicherheit

Sicherheitstechnik

D4DL/DS/DH/DR/GL/NL/NH/NS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

MengePreis
1+23,01 €
11+20,25 €
21+19,78 €
31+19,54 €
42+19,38 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



D4NS Sicherheitsschalter für Schutztüren
Sicherheitstürschalter im Kunststoffgehäuse
Die Serie D4NS umfasst zusätzlich zu den früheren Ausführungen mit zwei Kontaktpaaren
(1 Öffner/1 Schließer und 2 Öffner) neue Ausführungen mit drei Kontaktpaaren:
2 Öffner/1 Schließer und 3 Öffner. Alle Modelle haben eine M20-Kabeleinführung.
• Ausführungen mit drei Kontakten: 2 Öffner/1 Schließer und 3 Öffner
• Ausführungen mit zwei Kontaktpaaren: 1 Öffner/1 Schließer und 2 Öffner
• Die standardmäßige Goldauflage auf allen Kontakten sorgt für hohe
Kontaktzuverlässigkeit.
• Für Standard- und Mikrolasten gleichermaßen geeignet
Bestellinformationen
Schalter (mit Zwangsöffnungskontakten und Zulassung)
Typ Kontaktkonfiguration Kabeleinführung/Steckverbinder Bestellbezeichnung
1 Kabeleinführung Schleichkontakte 1 Öffner/1 Schließer M20 D4NS-4AF
2 Öffner M20 D4NS-4BF
2 Öffner/1 Schließer M20 D4NS-4CF
3 Öffner M20 D4NS-4DF
Spätöffner/Frühschließer- Schleichkontakt
Betätiger (gesondert zu bestellen)
1 Öffner/1 Schließer M20 D4NS-4EF
2 Öffner/1 Schließer M20 D4NS-4FF
Typ Bestellbezeichnung
Horizontale Montage D4DS-K1
Typ Bestellbezeichnung
Verstellbare Montage (horizontal) D4DS-K3
Vertikale Montage D4DS-K2
Verstellbare Montage
(horizontal/vertikal)
D4DS-K5
Technische Daten
Schutzart IP67 (EN60947-5-1) (Bezieht sich nur auf den Schalter. Die Schutzklasse für die Betätiger-Öffnung ist IP00.)
Lebensdauer *1
Mechanisch min. 1000000 Schaltspiele
Elektrisch min. 500000 Schaltspiele bei einer ohmschen Last von 3 A bei 250 V AC
min. 300000 Schaltspiele bei einer ohmschen Last von 10 A bei 250V AC
Betätigungsgeschwindigkeit 0,05 bis 0,5 m/s
Betätigungsfrequenz max. 30 Schaltspiele/Minute
Zwangsöffnungskraft *2
min. 60 N
Zwangsöffnungsweg *2 mind. 10 mm
Minimal verwendbare Last Ohmsche Last von 1 mA bei 5 V DC (N-Pegel-Referenzwert)
Schutz gegen elektrischen Schlag Klasse II (Schutzisolierung) Verschmutzungsgrad (Betriebsumgebung) 3 (EN60947-5-1) Kontaktabstand min. 2 x 2 mm
Bedingter Kurzschlussstrom 100 A (EN60947-5-1)
Therm. Nennstrom (Ith) 10 A (EN60947-5-1)
Umgebungstemperatur Betrieb: –30 bis 70 C (ohne Vereisung)
*1 Die Lebensdauer ist für eine Umgebungstemperatur von 5 bis 35 C und eine Luftfeuchtigkeit von 40 bis 70 % angegeben. Weitere Informationen erhalten Sie vom Omron-Vertrieb.
*2 Diese Zahlen stellen die Mindestanforderungen für sicheren Betrieb dar.
Hinweis: Die oben angegebenen Werte sind Anfangswerte.
452

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoSicherheitstechnik - Sicherheitsschalter für Schutztüren - 1 Kabeleinführung M20 - - OMRON - DGerman256 Kbytespdf1-mostradoSicherheitstechnik - Sicherheitsschalter für Schutztüren - 1 Kabeleinführung M20 - - OMRON - D
pdf2-mostradoSicherheitstechnik - Sicherheitsschalter für Schutztüren - 1 Kabeleinführung M20 - - OMRON - DGerman1 Mbytespdf1-mostradoSicherheitstechnik - Sicherheitsschalter für Schutztüren - 1 Kabeleinführung M20 - - OMRON - D
pdf3-mostradoSicherheitstechnik - Sicherheitsschalter für Schutztüren - 1 Kabeleinführung M20 - - OMRON - DEnglish1 Mbytespdf1-mostradoSicherheitstechnik - Sicherheitsschalter für Schutztüren - 1 Kabeleinführung M20 - - OMRON - D
