OMRONEingestellte Produkte oder niedrige ZitatP7S-14F 149148 OMRON

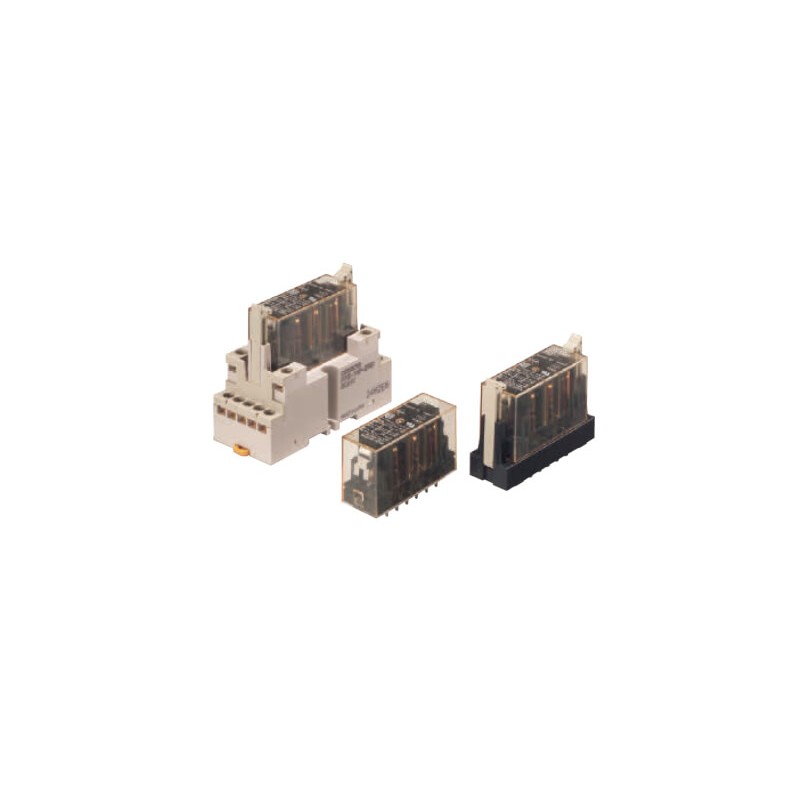

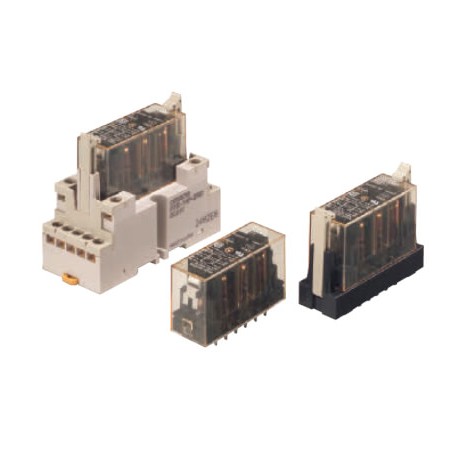

OMRON P7S-14F 149148 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

P7S-14F 149148 OMRON

Artikel-Nr.: P7S-14F

Code: 149148

Hersteller: OMRON

Beschreibung:

Kategorien:

  • OMRON > Eingestellte Produkte oder niedrige Zitat

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Features

Sicherheitsrelais mit zwangsgeführten Kontakten

Die schlanken Relais der Serie G7S-_-E mit zwangsgeführten Kontakten sind als sechspolige Ausführung mit zwei verschiedenen Kontaktkombinationen erhältlich. Die Anordnung der Leiterplattenanschlüsse erfolgte im Hinblick auf ein möglichst einfaches Leiterplatten-Layout. Diese Relais können direkt eingelötet oder unter Verwendung der Sockel P7SA benutzt werden.

  • Zwangsgeführte Kontakte
  • Entspricht EN 50205
  • Schaltlast Schließerkontakte: 10 A bei 250 V AC und 10 A bei 30 V DC Schaltlast Öffnerkontakte: 6 A bei 250 V AC und 6 A bei 30 V DC (Ohm'sche Last)
  • Verstärkte Isolierung zwischen Spulen- und Kontaktanschlüssen
  • Vier- und sechspolige Ausführungen, Spulen mit geringer Leistungsaufnahme

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

6 poles

4PST-NO, DPST-NC

24 VDC

G7S-4A2B-E

3PST-NO, 3PST-NC

G7S-3A3B-E

Sockets

Type

LED indicator

Rated voltage

Order code

Track-mounting

Track mounting and screw mounting
possible

Yes

24 VDC

P7S-14F-END

Back-mounting

PCB terminals

No

-

P7S-14P-E

Specifications

Ratings

Coil

Rated voltage

Rated current (mA)1

Coil resistance (Ω)1

Max. voltage (V)2

Power consumption (W)

24 VDC

30

800

110%

Approx. 0.8

Contacts

Item

Resistive load

Rated load

NO contact

10 A at 250 VAC, 10 A at 30 VDC

NC contact

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

NO contact

10 A

NC contact

6 A

Item

Resistive load

Maximum switching voltage

250 VAC, 30 VDC

Maximum switching current

NO contact

10 A

NC contact

6 A

G7S-_-E Characteristics of Sockets

Model

P7S-14F-END

P7S-14P-E

Continuous current

10 A

Dielectric strength

2000 VAC for 1 min. between terminals

Insulation resistance

1000 MΩ min.3

Ambient operating humidity

25 to 85%

5 to 85%

Characteristics

Contact resistance4

100 mΩ max.

Operating time5

50 ms max.

Release time2

50 ms max.

Maximum operating frequency

Mechanical

18,000 operations/h

Rated load

1,800 operations/h

Insulation resistance

100 MΩ min.

Durability6

Mechanical

10,000,000 operations min. (at approx. 18,000 operations/h)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/h)

Inductive load switching capability7(IEC60947-5-1)

NO Contact

AC15 AC240V 5A, DC13 DC24V 2A

NC Contact

AC15 AC240V 3A, DC13 DC24V 2A

Ambient operating temperature

-25 to 70°C (with no icing or condensation)

Ambient operating humidity

5% to 85%

Note:The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.The rated current and coil resistance are measured at a coil temperature of 23°C with tolerances of ±15%.

2.The maximum voltage is based on an ambient operating temperature of 23°C maximum.

3.Measurement conditions: Measurement of the same points as for the dielectric strength at 500 VDC.

4.Measurement conditions: 5 VDC, 10 mA, voltage drop method.

5.Measurement conditions: Rated voltage operation, ambient operating temperature: 23°C, contact bounce time is not included.

6.The durability is for an ambient temperature of 15 to 35°C and an ambient humidity of 25% to 75%.

7.AC15: cosφ= 0.3, DC13: L/R = 96-ms
