OMRONIntegrierte AutomatisierungNX-SERIESNX-OD2154 NX020081M NXOD2154 OMRON Laufwerk NX NPN 2 Ausgänge Time Stamp

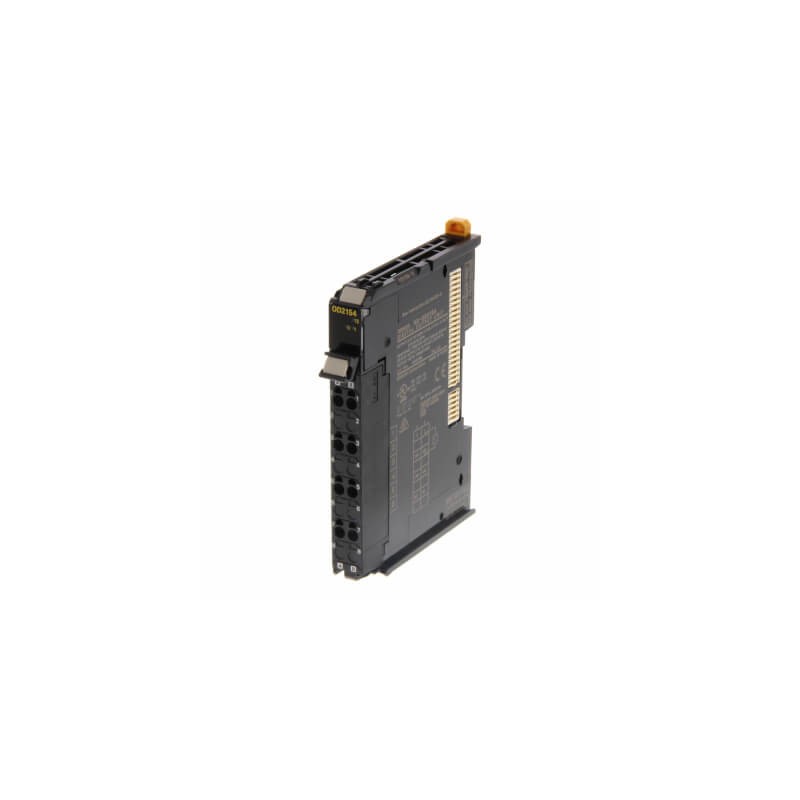

OMRON NX-OD2154 NX020081M NXOD2154 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

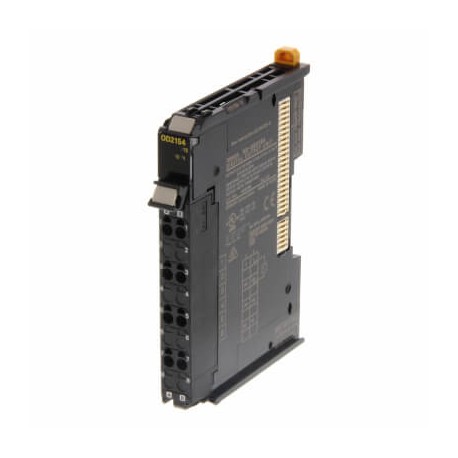

NX-OD2154 NX020081M NXOD2154 OMRON Laufwerk NX NPN 2 Ausgänge Time Stamp

Artikel-Nr.: NX-OD2154

Code: NX020081M

Katalog-Zahl: NXOD2154

Hersteller: OMRON

Beschreibung:

Laufwerk NX - NPN 2 Ausgänge Time Stamp
NX-Einheit - 2 NPN-Zeitstempel-Ausgänge
Programmierbare Maschinensteuerung- NX modulares E/A-System- 2 Transistorausgänge npn- 24VDC, 300/300ns Hochgeschwindigkeit- Zeitstempelfunktion- 0.5A je Ausgang, 2A je Modul- Schraublosklemmblock, kodierbar- 3-Draht-Anschluss- IP20- CE, cULus, KC
NX-E/A-Modul, 2 Transistorausgänge npn, 24VDC, 300/300ns Hochgeschwindigkeit, Zeitstempel-Funktion, 0.5A je Ausgang, 2A je Modul, 3-Draht-Anschluss

Kategorien:

  • Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
  • OMRON > Integrierte Automatisierung > NX-series

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 218,99 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

I/O systemNX I/O Bus
Type of moduleDigital I/O
Number of digital inputs0
Digital input typeNone
OFF/ON delay0-0.3 ms
Number of digital outputs2
Digital output typeNPN
Permitted voltage at output15.0-28.8 V
Output current0.5 A
Short-circuit protected outputs
Connection method2-wire, 3-wire
Signal processingHigh speed, Timestamp
IO-Link master
I/O connection typePush-in
Number of I/O connectors1
Detachable I/O connector
Suitable for safety functions
SIL according to IEC 61508None
Communication port(s)None
Number of IOV (V+) terminals2
Number of IOG (V-) terminals2
Number of COM terminals0
Degree of protection (IP)IP20
Product Height (unpacked)104.5 mm
Product Width (unpacked)12 mm
Product Depth (unpacked)80.1 mm
Product Weight (unpacked)65 g

Zubehör

NX-AUX02NX-E/A-Modul, Kodierstifte für Schraublosklemmblock, für 10 Modulen, (TB: 30St., Modul: 30St.)

ETIM for 377556 Industriesteuerungen SPS (EC001599)

MerkmalsnameArt der Ausgangsspannung (EF008222)
MerkmalswertDC
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel a
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameArt des Digitalausgangs (EF003601)
MerkmalswertTransistor
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFederzuganschluss
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertJa
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertJa
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameKurzschlussschutz, Ausgänge vorhanden (EF003203)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameDigitale Eingänge konfigurierbar (EF008516)
MerkmalswertJa
MerkmalsnameDigitale Ausgänge konfigurierbar (EF008520)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse III (EF017627)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse II (EF017625)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse I (EF017622)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertNein
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameFeldbusanschluss über seperaten Buskoppler möglich (EF004002)
MerkmalswertJa
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638)
MerkmalswertNein
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637)
MerkmalswertNein
MerkmalsnameMit optischer Schnittstelle (EF003028)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Division 2 (EF017629)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Division 1 (EF017628)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633)
MerkmalswertNein
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert1
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert0
MerkmalsnameBreite (EF000008)
Merkmalswert12 mm
MerkmalsnameAnzahl der digitalen Eingänge (EF001992)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)
Merkmalswert0
MerkmalsnameTiefe (EF000049)
Merkmalswert71 mm
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der digitalen Ausgänge (EF001993)
Merkmalswert2
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAusgangsstrom (EF003202)
Merkmalswert0.5 A
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert100 mm
MerkmalsnameVerzögerungszeit bei Signalwechsel (EF002382)
Merkmalswert0 ms
MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert20.4 V
MerkmalsnameZulässige Spannung am Ausgang (EF007553)
Merkmalswert15.0 V
