OMRONIntegrierte AutomatisierungNX-SERIESNX-MD6256-5 NX020100M NXMD62565 OMRON Laufwerk NX 16E + 16S PNP-Standard 30mm MIL

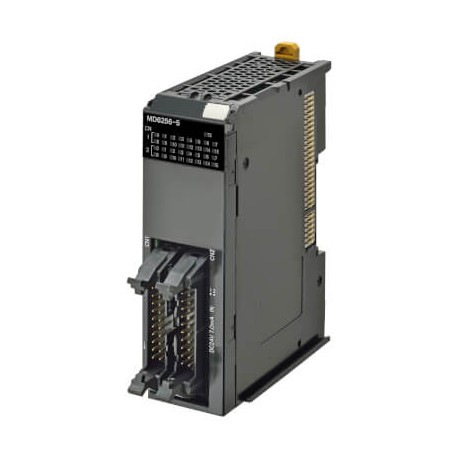

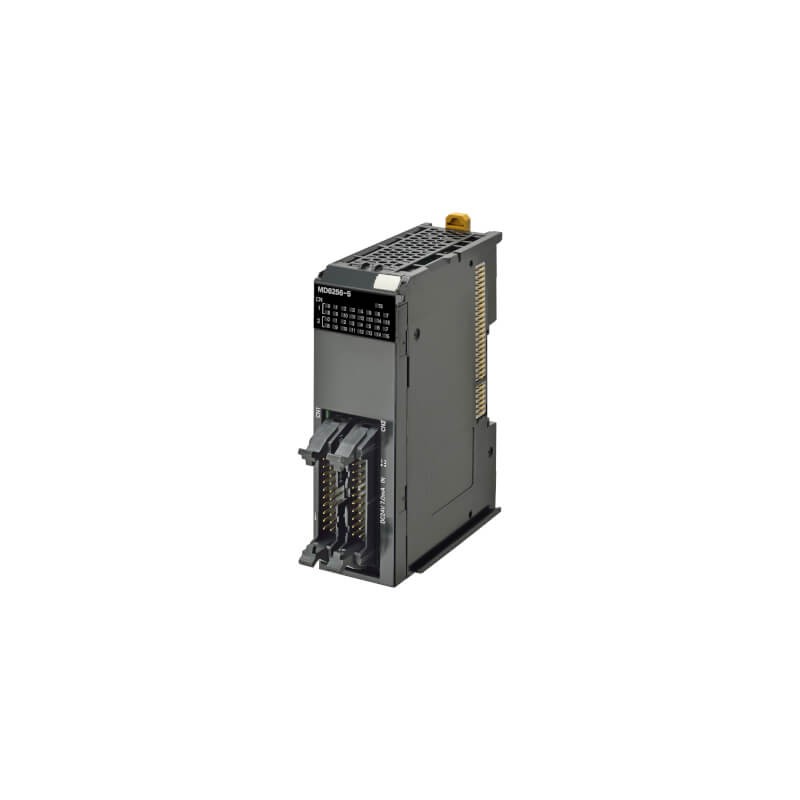

OMRON NX-MD6256-5 NX020100M NXMD62565 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NX-MD6256-5 NX020100M NXMD62565 OMRON Laufwerk NX 16E + 16S PNP-Standard 30mm MIL

Artikel-Nr.: NX-MD6256-5

Code: NX020100M

Katalog-Zahl: NXMD62565

Hersteller: OMRON

Beschreibung:

Laufwerk NX - 16E + 16S PNP-Standard - 30mm - MIL
NX-Einheit - 16E + 16S PNP Standard - 30mm - MIL
NX- Modul, 16 Digitale Eingänge + 16 Digital PNP Ausgänge, 24 VDC, , MIL Steckers
16 IN + 16 OUT PNP, 24VDC, MIL

Kategorien:

  • Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
  • OMRON > Integrierte Automatisierung > NX-series

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 300,50 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

I/O systemNX I/O Bus
Type of moduleDigital I/O
Number of digital inputs16
Digital input typePNP/NPN
Permitted voltage at input15-28.8 V
OFF/ON delay0.02-0.4 ms
Number of digital outputs16
Digital output typePNP
Permitted voltage at output20.4-28.8 V
Output current0.5 A
Short-circuit protected outputs
Connection method1-wire
Signal processingFree running, Standard speed, Synchronous
IO-Link master
I/O connection typeMIL (plug not included)
Number of I/O connectors2
Detachable I/O connector
Suitable for safety functions
SIL according to IEC 61508None
Communication port(s)None
Number of IOV (V+) terminals2
Number of IOG (V-) terminals2
Number of COM terminals2
Degree of protection (IP)IP20
Product Height (unpacked)100 mm
Product Width (unpacked)30 mm
Product Depth (unpacked)89.52 mm
Product Weight (unpacked)160 g

Zubehör

XW2D-20G6Klemmblock mit Schrauben M3, für CN1 Steuersignale
XW2K-20G-TUniverselles Schnittstellen-Verdrahtungssystem mit Push-in-Plus-Technik20-Punkt-MIL-Steckverbinder, Eingang/Ausgang, 1 A, NPN/PNP, 125 VAC, 30 VDC, horizontale und vertikale DIN-Schienen-Montage
XW2Z-0100DD-LKabel für XW2_-20_ Klemmblöcke, MIL20p. auf MIL20p., 100cm
XW2Z-0100DL-LKabel mit 20-poliger MIL-Steckverbindung und freiem Kabelende, 100cm
XW2Z-0200DD-LKabel für XW2_-20_ Klemmblöcke, MIL20p. auf MIL20p., 200cm
XW2Z-0200DL-LKabel mit 20-poliger MIL-Steckverbindung und freiem Kabelende, 200cm
XW2Z-0500DL-LKabel mit 20-poliger MIL-Steckverbindung und freiem Kabelende, 500cm
XW2Z-100XKabel zum Klemmblock XW2B-20G4/5 für NC Baugruppe CJ1W-NCx34/NCx14, SS2 Serie, 1 m
XW2Z-200XKabel zum Klemmblock XW2B-20G4/5 für NC Baugruppe CJ1W-NCx34/NCx14, SS2 Serie, 2 m

ETIM for 393632 Industriesteuerungen SPS (EC001599)

MerkmalsnameArt der Ausgangsspannung (EF008222)
MerkmalswertDC
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel a
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameArt des Digitalausgangs (EF003601)
MerkmalswertTransistor
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFlachsteckanschluss
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertJa
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertJa
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameKurzschlussschutz, Ausgänge vorhanden (EF003203)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameDigitale Eingänge konfigurierbar (EF008516)
MerkmalswertJa
MerkmalsnameDigitale Ausgänge konfigurierbar (EF008520)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse III (EF017627)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse II (EF017625)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse I (EF017622)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertNein
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameFeldbusanschluss über seperaten Buskoppler möglich (EF004002)
MerkmalswertJa
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638)
MerkmalswertNein
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637)
MerkmalswertNein
MerkmalsnameMit optischer Schnittstelle (EF003028)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Division 2 (EF017629)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Division 1 (EF017628)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633)
MerkmalswertNein
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert1
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert0
MerkmalsnameBreite (EF000008)
Merkmalswert30 mm
MerkmalsnameAnzahl der digitalen Eingänge (EF001992)
Merkmalswert16
MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)
Merkmalswert0
MerkmalsnameTiefe (EF000049)
Merkmalswert89.52 mm
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameEingangsstrom bei Signal 1 (EF001428)
Merkmalswert7 mA
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der digitalen Ausgänge (EF001993)
Merkmalswert16
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAusgangsstrom (EF003202)
Merkmalswert0.5 A
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert100 mm
MerkmalsnameVerzögerungszeit bei Signalwechsel (EF002382)
Merkmalswert0.02 ms
MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert20.4 V
MerkmalsnameZulässige Spannung am Eingang (EF007554)
Merkmalswert15 V
MerkmalsnameZulässige Spannung am Ausgang (EF007553)
Merkmalswert20.4 V
