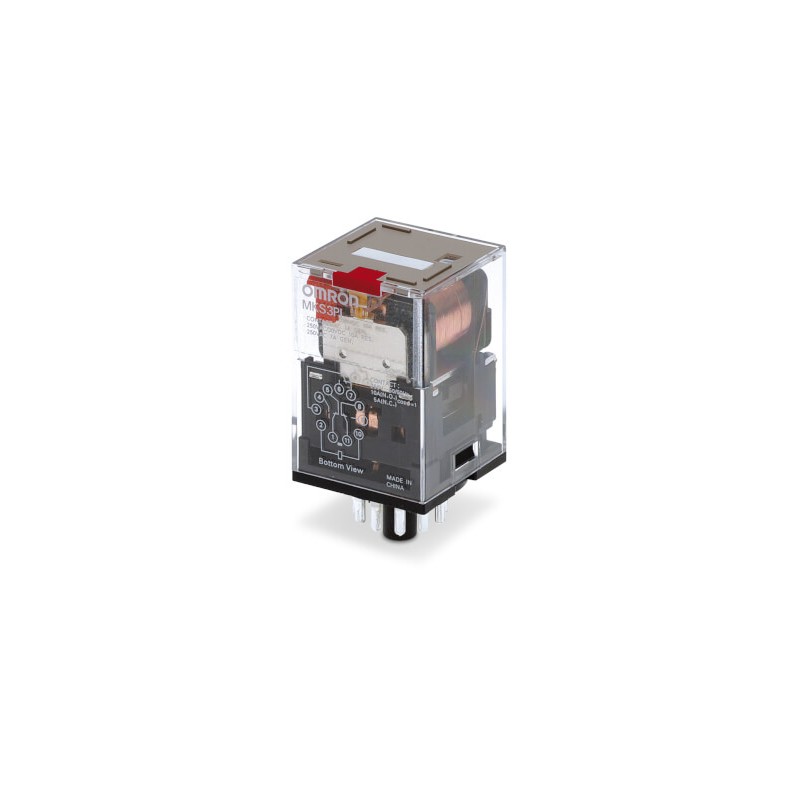

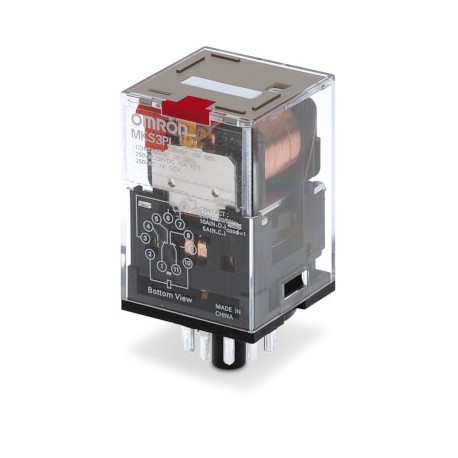

MKS1XTIN-10 24VDC MKSX1049C MKS1XTIN10DC24,1 OMRON SPST-NA-Taster test Indic. mechanische Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MKS1XTIN-10 24VDC MKSX1049C MKS1XTIN10DC24,1 OMRON SPST-NA-Taster test Indic. mechanische

MKS1XTIN-10 24VDC

MKSX1049C

MKS1XTIN10DC24.1

OMRON

20

SPST-NA-Taster test Indic. mechanische

SPST-NA Druckknopf-Test Indische Mechanik

Relais für DC-Last, 5-poliger Stecker, 10 A, 220 VDC, SPST-NO, LED-Anzeige, verriegelbare Testtaste

Mehr Infos


Relais > Schaltrelais

Industrierelais > MK-I/-S

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Features

Außergewöhnlich zuverlässiges Universalrelais

Die Serie MK(S) hat sich seit ihrer Einführung vor fast 50 Jahren als außergewöhnlich zuverlässig erwiesen. Um die gleiche einfache Prüfmehtode wie bei den anderen Relaisfamilien zu ermöglichen, ist das MK-S mit einer feststellbaren Prüftaste ausgestattet, die die gleiche Funktion/Bedienung bietet wie bei den Produktfamilien MY(S) und G2R(S).

  • Zwei- bzw. dreipolige Wechsler mit 8 bzw. 11 Anschlüssen
  • Schaltstrom bis zu 10 A
  • Feststellbare Prüftaste zur einfachen Prüfung
  • Temperaturbereich von -40C bis 60C

Ordering information

Contact form

Mechanical indicator & lockable test button

LED indicator

Diode

Order code1
( ___ = coil voltage + AC/DC)

Common coil voltages2

DC

AC

DPDT (2-pole)

yes

no

no

MKS2PI

12, 24, 110

24, 110, 230

yes

MKS2PIN

24

24, 230

3PDT (3-pole)

no

MKS3PI-5

12, 24, 48, 110

12, 24, 110, 230

yes

MKS3PI-D-5

24

N/A

yes

no

MKS3PIN-5

12, 24

24, 110, 230

yes

MKS3PIN-D-5

24

N/A

Sockets & accessories

For type

Order code

DIN rail

Screw

Box clamp

Socket

Clip (set= 2 pcs.)

Socket

MKS2

PF083A-E

PFC-A1

-

PF083A-D

MKS3

PF113A-E

PFC-A1

PF113A-N

PF113A-D

Specifications

Coil ratings

Rated voltage

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

% of rated voltage

AC

6 V, 12 V, 24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V

80% max.

30% min.

110%

2.3 VA (60 Hz)

2.7 VA (50 Hz)

DC

6 V, 12 V, 24 V, 48 V, 100 V, 110 V

15% min.

1.4 W

Contact ratings

Load

2- or 3-pole

Resistive load
(cosϕ = 1)

Inductive load
(cosϕ = 0.4; L/R = 7)

Contact material

AgSnIn

Rated load

NO: 10 A at 250 VAC

NC: 5 A at 30 VDC

7 A at 250 VAC

Rated carry current

10 A

Max. switching voltage

250 VAC, 250 VDC

-

Max. switching current

10 A

Max. switching power

2,500 VA/ 300 W

1,250 VA/150 W

Mechanical life

5,000,000 operations min.

Electrical life

100.000 operations min.

Technical data

Operating time

AC: 20 ms max., DC: 30 ms max.

Release time

20 ms max. (40 ms max. for built-in Diode relays)

Dielectric strength

2,500 VAC (coil-contact)

Ambient temperature

Operating: -40 to 60°C (with no icing or condensation)

Size in mm (H×W×D)

34.5×34.5×53.3

Dimension relay & socket

Type

Size in mm (H×W×D)

PF083A-E + MKS

56×41×77.8 (incl. clip)

PF113A-E + MKS

56×42.8×87.8 (incl. clip)

PF___A-D + MKS

65×38×80.3

1.Many various terminal arrangements possible, please see specifications.

2.Other coil voltages available. Please see specifications.


ETIM for 367822 Relais (EC001437)
Merkmal Wert
Art des Schaltkontaktes (EF003358) sonstige
Schutzart (IP) (EF005474) sonstige
Antrieb, Polung (EF003355) gepolt
Spannungsart zur Betätigung (EF008242) DC
Ausführung des elektrischen Anschlusses (EF003961) Steckanschluss
Schaltverhalten des Antriebs (EF003356) monostabil
Mit abnehmbaren Klemmen (EF003340) Nein
Komplettgerät mit Sockel (EF003359) Nein
Mit LED-Anzeige (EF005950) Ja
Mit zwangsgeführten Kontakten (EF003357) Nein
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 1
Breite (EF000008) 34.5 mm
Anzahl der Kontakte als Öffner (EF008255) 0
Höhe (EF000040) 44 mm
Tiefe (EF000049) 34.5 mm
Bemessungssteuerspeisespannung DC (EF003980) 19.2 V

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF KATALOG OMRON DE.pdf 68 Mbytes
MKS1XTIN-10 24VDC MKS1XTIN10DC24.1 MKSX1049C j168_mk_s_general_purpose_relays_datasheet_de.pdf 2 Mbytes MKS1XTIN-10 24VDC MKS1XTIN10DC24.1 MKSX1049C j168_mk_s_general_purpose_relays_datasheet_de.pdf
