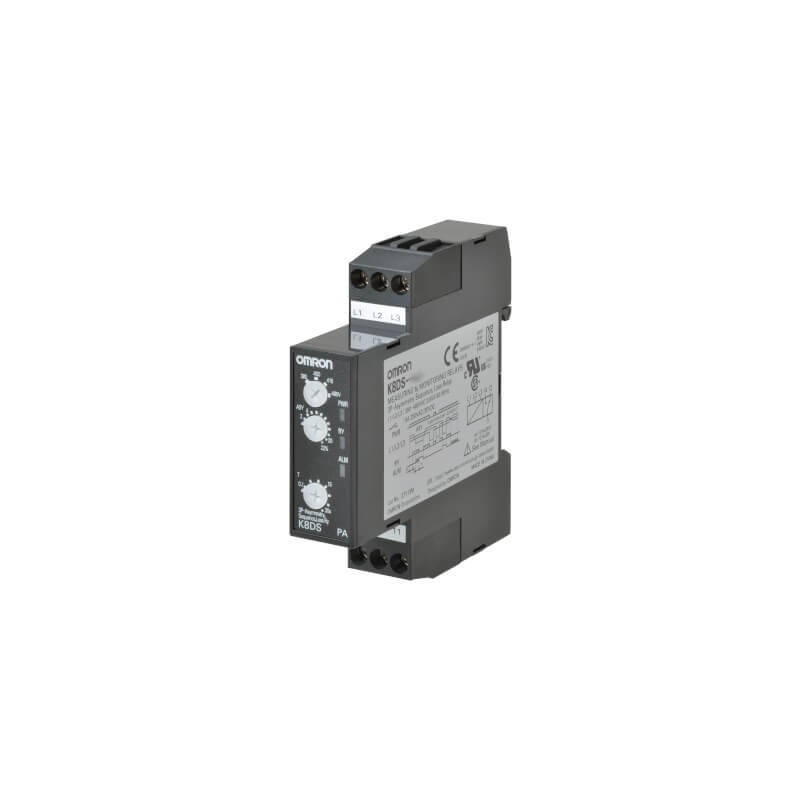

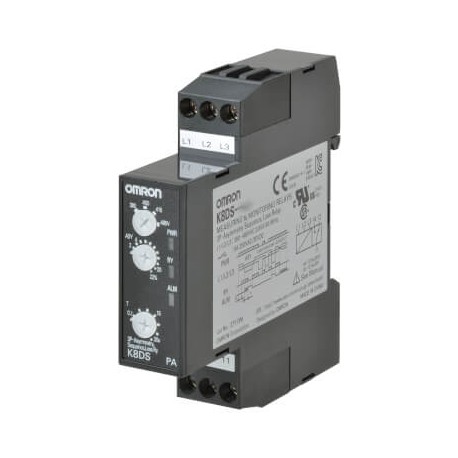

K8DS-PA2 387486 OMRON Überwachungsrelais, dreiphasig Asymmetry Sequence + lost + 17.5mm Phase 380-480AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

K8DS-PA2 387486 OMRON Überwachungsrelais, dreiphasig Asymmetry Sequence + lost + 17.5mm Phase 380-480AC

K8DS-PA2

387486

K8DS0007A

OMRON

Verfügbar

Schiff am heute

Überwachungsrelais, dreiphasig Asymmetry Sequence + lost + 17.5mm Phase 380-480AC

Mehr Infos


K8DS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



K8DS-PA Dreiphasige Überwachung
3-phasige Spannung, Phasenlage, Phasenausfall und -asymmetrie
Das K8DS-PA ist ein vereinfachtes 3-Phasen-Überwachungsrelais mit 3 Stromkreisen in einem Gerät. Es kann eine Spannungsasymmetrie mit Phasenlage und -ausfall
bei dreiphasigen Spannungsquellen gleichzeitig überwachen.
• Größere Unempfindlichkeit gegenüber Störungen durch Frequenzumrichter
• Ein Wechsler-Ausgangsrelais, 5 A bei 250 V AC (ohmsche Last)
• Unterstützung weltweiter Netzspezifikationen durch ein einziges Gerät
(Einstellung über einen Drehschalter)
• Der Relaisstatus kann mit einer LED-Anzeige überwacht werden.
Bestellinformationen
Nenneingang Bestellbezeichnung
3 Phasen/3 Leiter-Betriebsart 200, 220, 230, 240 V AC K8DS-PA1
3 Phasen/3 Leiter-Betriebsart 380, 400, 415, 480 V AC K8DS-PA2
Technische Daten
Umgebungstemperatur (Betrieb) –20 bis 60 °C (ohne Kondensat- oder Eisbildung) Lagertemperatur –25 bis 65 °C (ohne Kondensat- oder Eisbildung) Höhe max. 2000 m
Eingangsfrequenz 50/60 Hz (AC-Spannungsversorgung)
Ausgangsrelais (1 Wechsler, Öffner-Verhalten)
Ohmsche Last 5 A bei 250 V AC oder bei 30 V DC
Maximale Kontaktspannung 250 V AC oder 30 V DC
Maximaler Kontaktstrom 5 A
Maximale Schaltleistung 1250 VA, 150 W
Mechanische Lebensdauer 10000000 Schaltspiele
Elektrische Lebensdauer 50000 Schaltspiele bei 5 A, 250 V AC oder 30 V DC
Schutzart Klemmenbereich: IP20
Gehäusematerial PC UL94 V-0
Gewicht ca. 65 g
Nenn-Eingangsspannung K8DS-PA1 3 Phasen/3 Leiter-Betriebsart: 200, 220, 230, 240 V AC
K8DS-PA2 3 Phasen/3 Leiter-Betriebsart: 380, 400, 415, 480 V AC
Asymmetrie-Funktion
(ASY.)
Rücksetzung
(Hysterese, HYS.)
Einstellbereich für Sollwert Asymmetrierate: 2 bis 22 %
Sollwert 100 % Ansprechen bei Einstellwert
Asymmetrie-Sollwert = Nenneingangsspannung x Asymmetrie-Sollwert [%]
Die Asymmetrie-Funktion spricht an, wenn die Differenz zwischen der höchsten und der niedrigsten Phasenspannung gleich oder größer als der Asymmetrie-Ansprechwert ist.
Hysterese 5 % des Ansprechwerts (fest)
Rücksetzart Automatische Rücksetzung
Ansprechzeit (T) Asymmetrie 0,1 bis 30 s Phasenlage 0,1 s ±0,5 s Phasenausfall max. 0,1 s
Sperre bei Einschalten der Versorgungsspannung (LOCK) 1 s ±0,5 s
Überlastbarkeit Dauereingang: 500 V
Wiederholgenauigkeit Sollwert ±0,5 % des Skalenendwerts (bei 25 °C und einer Luftfeuchtigkeit von 65 % bei der Nennversorgungsspannung,
50/60 Hz Sinuswelleneingang)
Anzugszeit ±50 ms (bei 25 °C und 65 % Luftfeuchtigkeit, Nennversorgungsspannung) Anzeigeelemente Betrieb (PWR): grün, Relaisausgang (RY): gelb, Alarmausgang (ALM): rot Normen Erfüllte Normen EN 60947-5-1
Installationsumgebung (Verschmutzungsgrad 2, Installationskategorie III)
EMV EN 60947-5-1
Sicherheitsnormen UL 508 (Zulassung), Korean Radio Waves Act (Act 10564), CSA: C22.2 Nr. 14, CCC: GB14048.5
Größe (H ×B× T) 80 × 17,5 × 74 mm
650

Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf1-mostradoOMRON - K8DS-PA2 - 387486 German 131 Kbytes pdf1-mostradoOMRON - K8DS-PA2 - 387486
pdf2-mostradoOMRON - K8DS-PA2 - 387486 English 1 Mbytes pdf1-mostradoOMRON - K8DS-PA2 - 387486
