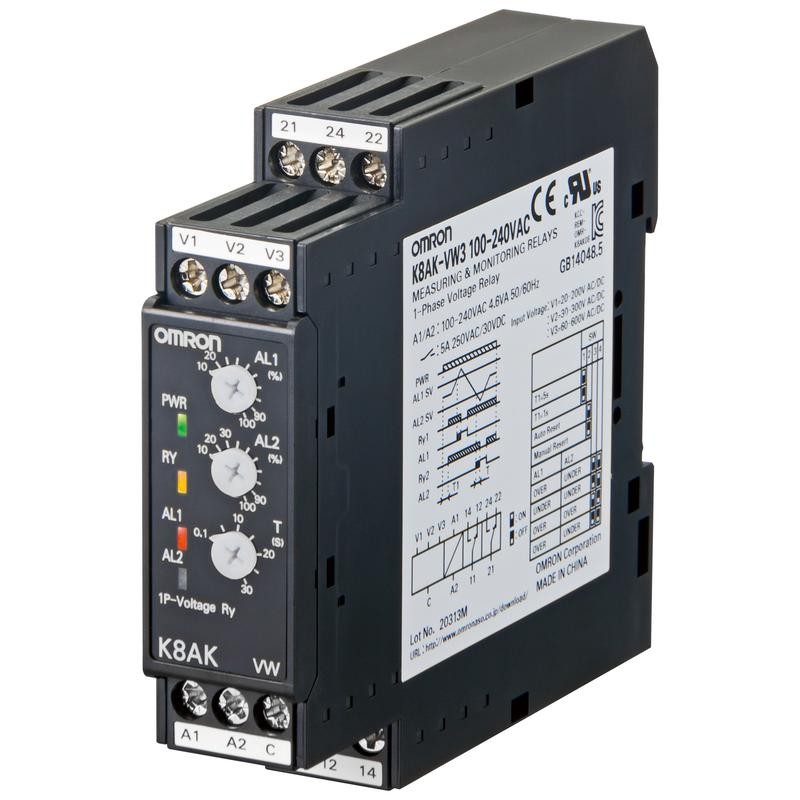

K8AK-VW3 24VAC/DC 378177 OMRON Überwachungsrelais, Spannung einphasig Max und Min 20-600V Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

K8AK-VW3 24VAC/DC 378177 OMRON Überwachungsrelais, Spannung einphasig Max und Min 20-600V

K8AK-VW3 24VAC/DC

378177

K8AK0020H

OMRON

Verfügbar

Schiff am heute

Überwachungsrelais, Spannung einphasig Max und Min 20-600V

Mehr Infos


K8AK

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



K8AK-VW Einphasige Überwachung
Einphasen-Spannungsüberwachungsrelais
(Bereichs-Typ)
Diese Spannungsüberwachungsrelais ermöglichen die gleichzeitige Überwachung auf Über- und Unterspannung Sie können sowohl manuell als auch automatisch zurück- gesetzt werden. Für Über- und Unterspannung stehen separate Einstellungen und
Ausgänge zur Verfügung. Der Warnstatus des Relais ist dank einer LED-Anzeige leicht erkennbar.
• Einphasen-Spannungsüberwachungsrelais (Bereichs-Typ)
• 22,5 mm breites Industriegehäuse
• Überwachung von Über- und Unterspannungen sowie Low/Low- oder High/High- Überwachung
• Versorgungsspannungen: 24 V AC/DC, 100 bis 240 V DC
• Einfache Verdrahtung mit Aderendhülsen
Bestellinformationen
Gemessener Strom Versorgungsspannung Bestellbezeichnung
1 bis 10 V AC/DC,
3 bis 30 V AC/DC,
15 bis 150 V AC/DC
20 bis 200 V AC/DC,
30 bis 300 V AC/DC,
60 bis 600 V AC/DC
24 V AC/DC K8AK-VW2 24 V AC/DC
100 bis 240 V AC K8AK-VW2 100-240 V AC
24 V AC/DC K8AK-VW3 24 V AC/DC
100 bis 240 V AC K8AK-VW3 100-240 V AC
Technische Daten
Umgebungstemperatur (Betrieb) –20 bis 60 °C (ohne Kondensat- oder Eisbildung) Lagertemperatur –25 bis 65 °C (ohne Kondensat- oder Eisbildung) Betriebsspannungsbereich 85 % bis 110 % der Nennbetriebsspannung Nennversorgungsspannungsfrequenz 50/60 Hz ±5 Hz (AC-Spannungsversorgung)
Ausgangsrelais (2 × Wechsler, Öffner-Verhalten)
Ohmsche Last 5 A bei 250 V AC oder bei 30 V DC
Maximale Kontaktspannung 250 V AC oder 30 V DC
Maximaler Kontaktstrom 5 A
Maximale Schaltleistung 1250 VA, 150 W
Mechanische Lebensdauer 10000000 Schaltspiele
Elektrische Lebensdauer 50000 Schaltspiele bei 5 A, 250 V AC oder 30 V DC
Schutzart Klemmenbereich: IP20
Gehäusematerial PC und ABS
Gewicht ca. 150 g
Spannungsversorgung Isolierte Spannungsversorgung max. 2,0 VA/1,1 W bei 24 V AC/DC, max. 4,6 VA bei 100 bis 240 V AC
Ansprechen
(AL1 und AL2)
Rücksetzung
(Hysterese, HYS.)
Einstellbereich für Sollwert 10 % bis 100 % des maximalen Spannungs-Messbereichs
Sollwert 100 % Ansprechen bei Einstellwert
Hysterese 5 % des Sollwerts (fest)
Rücksetzart Manuelle/automatische Rücksetzung (wählbar)
Manuelle Rücksetzung: Versorgungsspannung min. 1 Sekunde lang ausschalten.
Ansprechzeit (T) 0,1 bis 30 s
Sperre bei Einschalten der Versorgungsspannung (LOCK) 1 s oder 5 s (Umschaltung per DIP-Schalter)
Anzeigeelemente Betrieb (PWR): grüne LED, Relaisausgang (RY): gelbe LED, Alarmausgang (ALM 1/2): rote LED
Wiederholgenauigkeit Sollwert ±0,5 % des Skalenendwerts (bei 25 °C und 65 % Luftfeuchtigkeit, Nennversorgungsspannung, DC oder 50/60 Hz Sinuswellenein- gang)
Anzugszeit ±50 ms (bei 25 °C und 65 % Luftfeuchtigkeit, Nennversorgungsspannung)
Eingangsfrequenz 40 bis 500 Hz
Überlastbarkeit Dauereingang bei 115 % des maximalen Eingangs, 10 s bei 125 % (bis zu 600 V AC)
Normen Erfüllte Normen EN 60947-5-1
Installationsumgebung (Verschmutzungsgrad 2, Installationskategorie III)
EMV EN 60947-5-1
Sicherheitsnormen UL 508 (Zulassung), Korean Radio Waves Act (Act 10564), CSA und CCC
Abmessungen in mm (H × B × T) 90 × 22,5 × 100
644
