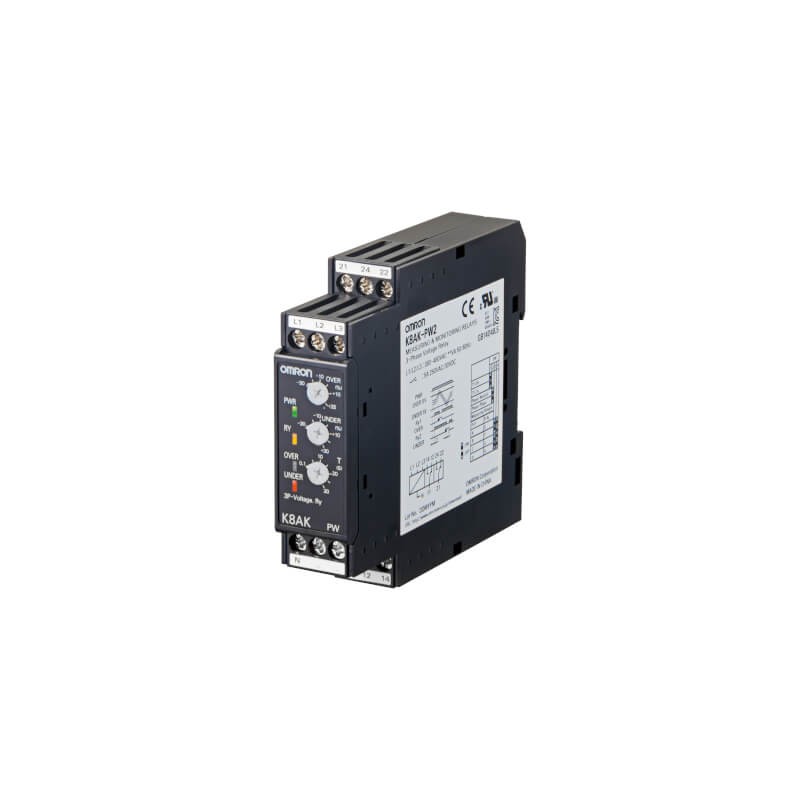

K8AK-PW2 378184 OMRON Überwachungsrelais, Dreiphasenspannung Max und Min 1 2 Wechsler SPDT 380-480VAC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

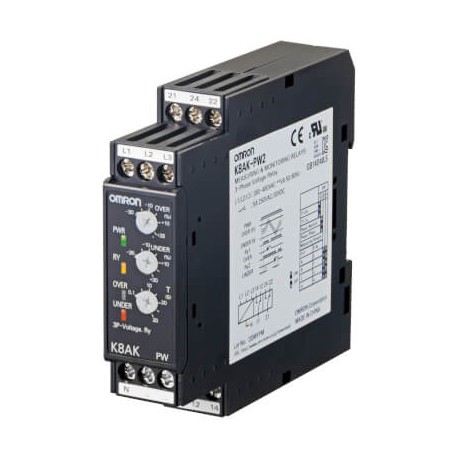

K8AK-PW2 378184 OMRON Überwachungsrelais, Dreiphasenspannung Max und Min 1 2 Wechsler SPDT 380-480VAC

K8AK-PW2

378184

K8AK0027E

OMRON

Verfügbar

Schiff am heute

Überwachungsrelais, Dreiphasenspannung Max und Min 1 2 Wechsler SPDT 380-480VAC

Mehr Infos


K8AK

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



K8AK-PW Dreiphasige Überwachung
Dreiphasen-Spannungsüberwachungsrelais
Das Überwachungsrelais ermöglicht die gleichzeitige Überwachung von Über- und
Unterspannungen bei dreiphasigen 3-Leiter- oder 4-Leiter-Spannungsversorgungen mit einem einzigen Gerät. Die Umschaltung zwischen einer dreiphasigen 3-Leiter- oder 4-Leiter-Spannungsversorgung erfolgt mithilfe eines Einstellschalters.
• Überspannung oder Unterspannung: Ansprechzeit einstellbar von 0,1 bis 30 s
• Der Warnstatus des Relais ist dank einer LED-Anzeige leicht erkennbar
• Separate Ausgänge für Über- und Unterspannung möglich
• Rücksetz-Methode: Automatisch
• Sperrzeit bei Einschalten der Versorgungsspannung: 1 s oder 5 s
Bestellinformationen
Nenneingang Bestellbezeichnung
3 Phasen/3 Leiter-Betriebsart 200, 220, 230, 240 V AC K8AK-PW1
3 Phasen/4 Leiter-Betriebsart 115, 127, 133, 138 V AC
3 Phasen/3 Leiter-Betriebsart 380, 400, 415, 480 V AC K8AK-PW2
3 Phasen/4 Leiter-Betriebsart 220, 230, 240, 277 V AC
Technische Daten
Umgebungstemperatur (Betrieb) –20 bis 60 °C (ohne Kondensat- oder Eisbildung) Lagertemperatur –25 bis 65 °C (ohne Kondensat- oder Eisbildung) Höhe max. 2000 m
Spannungsschwankungsbereich 85 % bis 110 % der Nenneingangsspannung
Eingangsfrequenz 50/60 Hz (AC-Spannungsversorgung)
Ausgangsrelais (2 × Wechsler, Öffner-Verhalten)
Ohmsche Last 5 A bei 250 V AC oder bei 30 V DC
Maximale Kontaktspannung 250 V AC oder 30 V DC
Maximaler Kontaktstrom 5 A
Maximale Schaltleistung 1250 VA, 150 W
Mechanische Lebensdauer 10000000 Schaltspiele
Elektrische Lebensdauer 50000 Schaltspiele bei 5 A, 250 V AC oder 30 V DC
Schutzart Klemmenbereich: IP20
Gehäusematerial PC und ABS
Gewicht ca. 150 g
Nenn-Eingangsspannung K8AK-PW1 3 Phasen/3 Leiter-Betriebsart: 200, 220, 230, 240 V AC, 3-Phasen/4-Leiter-Betriebsart: 115, 127, 133, 138 V AC
K8AK-PW2 3 Phasen/3 Leiter-Betriebsart: 380, 400, 415, 480 V AC, 3-Phasen/4-Leiter-Betriebsart: 220, 230, 240, 277 V AC
Ansprechen (Über- und
Unterspannung)
Rücksetzung
(Hysterese, HYS.)
Einstellbereich für Sollwert Überspannung = –30 % bis 25 % der maximalen Nenneingangsspannung*1
Unterspannung = –30 % bis 25 % der maximalen Nenneingangsspannung*1
Sollwert 100 % Ansprechen bei Einstellwert Hysterese 5 % des Sollwerts (fest) Rücksetzart Automatische Rücksetzung
Ansprechzeit (T) Überspannung/Unterspannung 0,1 bis 30 s
Sperre bei Einschalten der Versorgungsspannung (LOCK) 1 s oder 5 s (Wahl per DIP-Schalter)
Überlastbarkeit Dauereingang bei 115 % des maximalen Eingangs, 10 s bei 125 % (bis zu 600 V AC)
Wiederholgenauigkeit Sollwert ±0,5 % des Skalenendwerts (bei 25 °C und einer Luftfeuchtigkeit von 65 % bei der Nennversorgungsspannung, DC oder 50/60 Hz Sinuswelleneingang)
Anzugszeit ±50 ms (bei 25 °C und 65 % Luftfeuchtigkeit, Nennversorgungsspannung)
Anzeigeelemente Betrieb (PWR): grüne LED, Relaisausgang (RY): gelbe LED, Alarmausgang (ALM 1/2): rote LED
Normen Erfüllte Normen EN 60947-5-1
Installationsumgebung (Verschmutzungsgrad 2, Installationskategorie III)
EMV EN 60947-5-1
Sicherheitsnormen UL 508 (Zulassung), Korean Radio Waves Act (Act 10564), CSA und CCC
Abmessungen in mm (H × B × T) 90 × 22,5 × 100
*1 Die Auswahl der Nenn-Eingangsspannung erfolgt mit einem Schalter.
