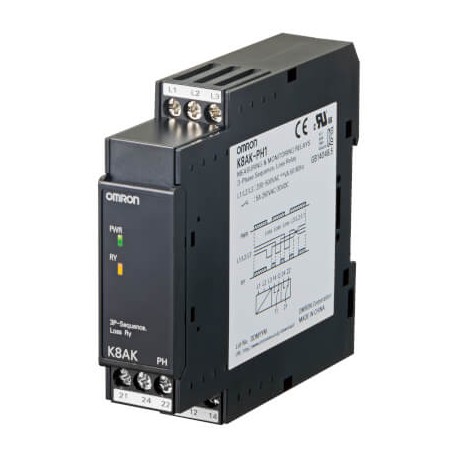

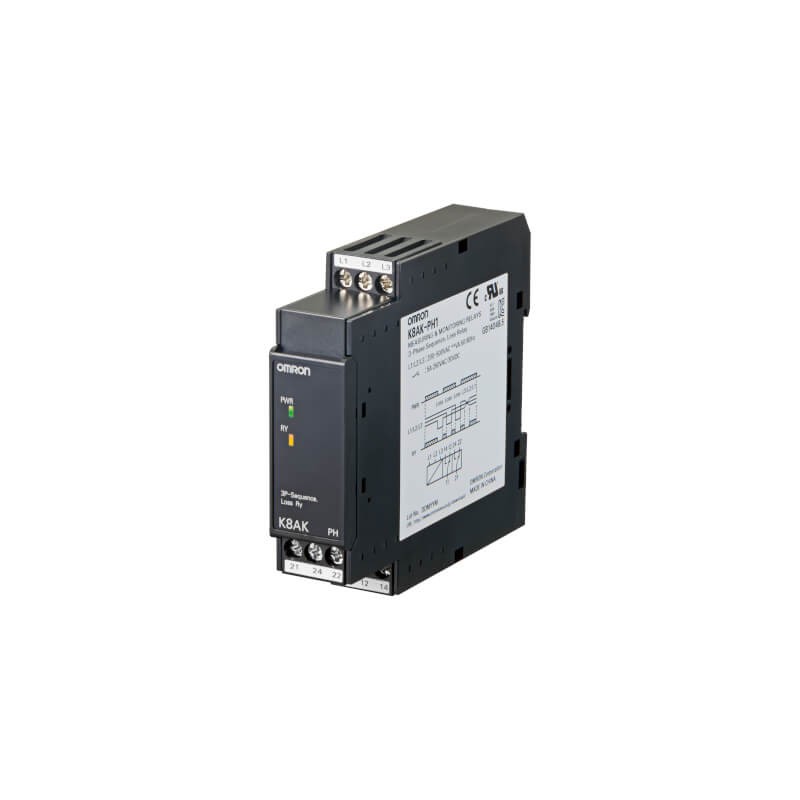

K8AK-PH1 378178 OMRON Überwachungsrelais, Dreiphasenfolge + Phasenverlust DPDT Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

K8AK-PH1 378178 OMRON Überwachungsrelais, Dreiphasenfolge + Phasenverlust DPDT

K8AK-PH1

378178

OMRON

Verfügbar

Schiff am heute

Überwachungsrelais, Dreiphasenfolge + Phasenverlust DPDT

Mehr Infos


K8AK

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



K8AK-PH Dreiphasige Überwachung
Dreiphasiges Phasenlage- und
Phasenausfallüberwachungsrelais
Das Überwachungsrelais K8AK-PH1 ist zur Überwachung dreiphasiger 3-Leiter-Span- nungsversorgungen ausgelegt. Es ermöglicht die gleichzeitige Überwachung von
Phasenlage und Phasenausfall während des Einschaltens sowie des Phasenausfalls
während des Betriebs. Das Ausgangsrelais öffnet, wenn Alarmzustände erkannt wer- den der Warnstatus kann einfach anhand der LED-Anzeige überwacht werden. Dieses Überwachungsrelais eignet sich für industrielle Anwendungen.
• Überwacht gleichzeitig Phasenlage und Phasenausfall
• Messbereich: 200 bis 480 V AC
• Die zu überwachende Spannung wird als Versorgungsspannung genutzt
• Reaktionszeit: Maximum 0,1 s
Bestellinformationen
Nenn-Eingangsspannung Bestellbezeichnung
200 bis 480 V AC K8AK-PH1
Technische Daten
Umgebungstemperatur (Betrieb) –20 bis 60 °C (ohne Kondensat- oder Eisbildung) Lagertemperatur –25 bis 65 °C (ohne Kondensat- oder Eisbildung) Höhe max. 2000 m
Eingangsfrequenz 50/60 Hz (AC-Spannungsversorgung)
Ausgangsrelais (2 × Wechsler, Öffner-Verhalten)
Ohmsche Last 5 A bei 250 V AC oder bei 30 V DC
Maximale Kontaktspannung 250 V AC oder 30 V DC
Maximaler Kontaktstrom 5 A
Maximale Schaltleistung 1250 VA, 150 W
Mechanische Lebensdauer 10000000 Schaltspiele
Elektrische Lebensdauer 50000 Schaltspiele bei 5 A, 250 V AC oder 30 V DC
Schutzart Klemmenbereich: IP20
Gehäusematerial PC und ABS
Gewicht ca. 130 g
Nenn-Eingangsspannung 3 Phasen/3 Leiter-Betriebsart, 200 bis 480 V AC
Ansprechzeit für Phasenlage und Phasenausfall max. 0,1 s
Rücksetzart Automatische Rücksetzung
Überlastbarkeit Dauereingang: 528 V AC
Anzeigeelemente Betrieb (PWR): grüne LED, Relaisausgang (RY): gelbe LED
Normen Erfüllte Normen EN 60947-5-1
Installationsumgebung (Verschmutzungsgrad 2, Installationskategorie III)
EMV EN 60947-5-1
Sicherheitsnormen UL 508 (Zulassung), Korean Radio Waves Act (Act 10564), CSA und CCC
Abmessungen in mm (H × B × T) 90 × 22,5 × 100
645

Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf1-mostradoOMRON - K8AK-PH1 - 378178 German 150 Kbytes pdf1-mostradoOMRON - K8AK-PH1 - 378178
pdf2-mostradoOMRON - K8AK-PH1 - 378178 English 720 Kbytes pdf1-mostradoOMRON - K8AK-PH1 - 378178
pdf3-mostradoOMRON - K8AK-PH1 - 378178 English 2 Mbytes pdf1-mostradoOMRON - K8AK-PH1 - 378178
